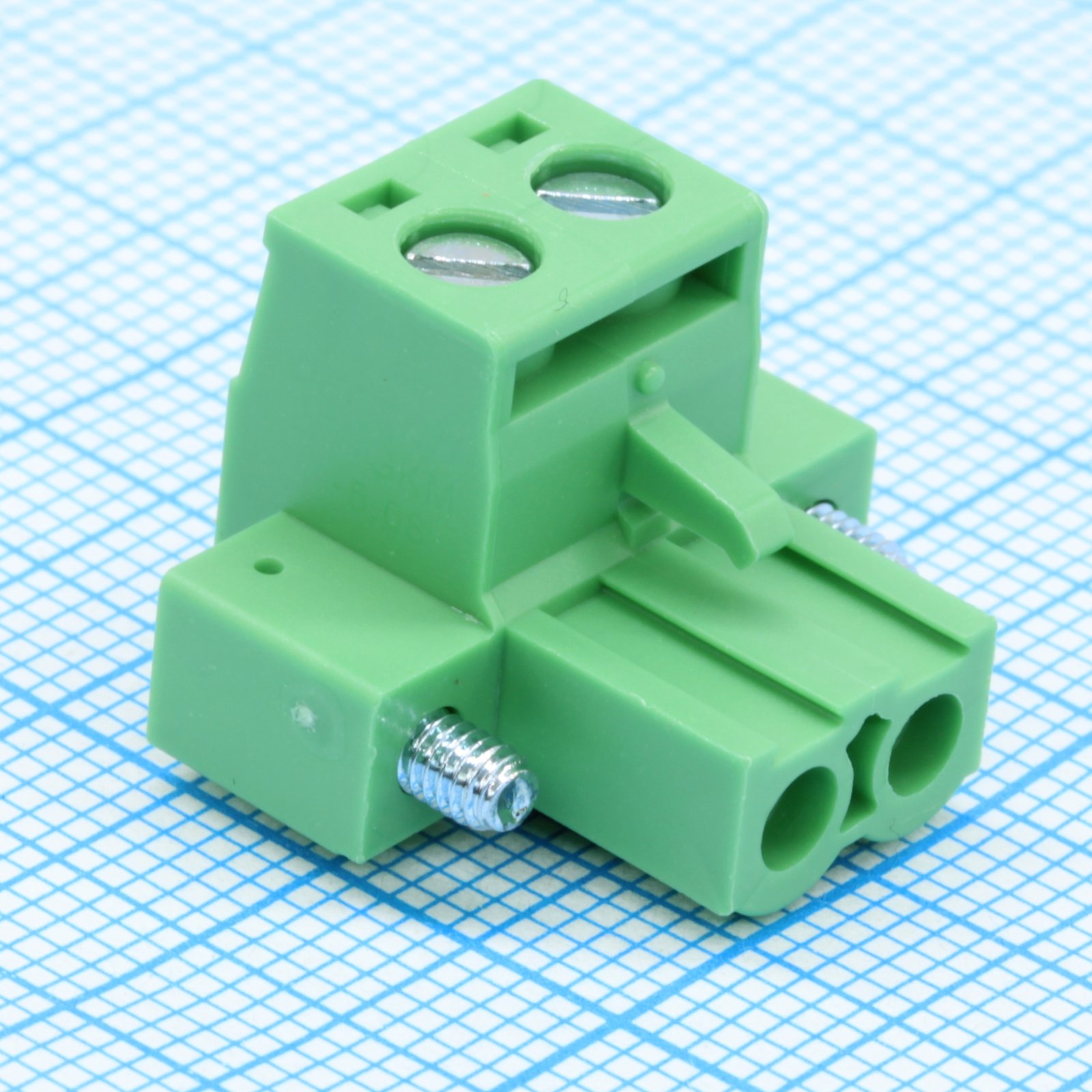

Разъемный клеммный блок, 2 контакта шаг 5.08мм
У поставщика
ПроизводительDegson
У поставщиков
2 шт.
Норм. уп.: 200
Описание
Разъемный клеммный блок Degson на 2 контакта с шагом 5,08 мм. Рассчитан на ток до 14 А и напряжение 1000 В, корпус выполнен в стандартном исполнении. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| RoHS | Да |
| Шаг | 5.08mm |
| Полюса | 02~22P |
| Шкала | 2:1 |
| Лист | 1/1 |
| Винт 1 | Steel M3/Zn Plated |
| Винт 2 | Steel M2.5/Zn Plated |
| Серия | 2EDGKM-5.08 |
| Момент | M3, 0.6 N·m / 5.3 Lb.in |
| Тип монтажа | THT |
| Ревизия | 1.7 |
| Статус материала | 批量 |
| Описание | Pluggable terminal block, 2 poles, pitch 5.08mm |
| Размер A | 8.5mm |
| Размер B | 7.5mm |
| Размер C | 51mm |
| Размер d | 4.7mm |
| Размер e | 5mm |
| Размер F | 4mm |
| Размер G | 3mm |
| Размер H | 1mm |
| Размер I | 2mm |
| Размер J | 6mm |
| Материал корпуса | Copper alloy, M3/Ni Plated |
| Материал зажима | Copper alloy, Sn Plated |
| Материал крышки | PA66 UL94V-0 |
| Номер чертежа | 200103401 |
| Статус чертежа | 已发布 |
| Диапазон проводов AWG | 28~12 AWG |
| Сечение провода мм2 | 1.0~2.5 mm² |
| Ширина | 8.3mm |
| Высота | 18.2mm |
| Длина | 5.08xN mm |
| Материал корпуса | PA66 UL94V-0 |
| Степень загрязнения | 3, 2, 2 |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Длина зачистки | 7~8mm |
| Общий допуск | ±0.12 to ±2.50mm, ±2° |
| Номин. ток IEC | 20A |
| Ном. напр. IEC | 320V |
| Dimension length 2p | 10.16mm |
| Категория перенапр. | III/3, III/2, II/2 |
| Примечание | 2EDGKM-5.08-02P-14-00Z(H), 2EDGKM-5.08-02P-14-1000Z(H) |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 4KV |
| Тип упаковки | Bulk (россыпь) |
