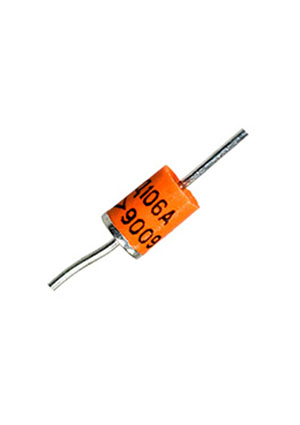

2Д106А
У поставщика
ПроизводительФОТОН
У поставщиков
3 200 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:3 200 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,98 |
| от 30 | 51,44 |
| от 300 | 36,77 |
Описание
2Д106А — кремниевый выпрямительный диод от производителя ФОТОН. Компонент рассчитан на максимальное обратное напряжение 100 В и прямой ток до 300 мА, выпускается в пластиковом корпусе с гибкими выводами для монтажа в отверстия. Диод подходит для низкочастотных выпрямителей и цепей защиты в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Silicon diffused diode |
| Вес | 1g max |
| Корпус | Plastic case with flexible leads |
| Тип монтажа | THT |
| Ёмкость | Max: 153pF; Min: 74pF; Typ: 121.5pF; Condition: Uobr=5V, Max: 51pF; Min: 24pF; Typ: 41.8pF; Condition: Uobr=100V |
| Корпус | 2d106a |
| Прямое напряжение | Value: 1V; Condition: Ipr=300mA, T=25°C to Tmax, Value: 1.5V; Condition: Ipr=300mA, T=-60°C |
| Обратный ток | Value: 10µA; Condition: Uobr=100V, T=-60 to 25°C, Value: 100µA; Condition: Uobr=100V, T=Tmax (125°C) |
| Series connection | Allowed with voltage sharing |
| Тип диода | выпрямительный |
| Forward current dc | Value: 300mA; Condition: T=-60 to 70°C, Value: 100mA; Condition: T=Tmax (125°C) |
| Parallel connection | Allowed with current sharing |
| Макс. обратное напряжение | 100V |
| Макс. прямой ток | Value: 3A; Condition: T=-60 to 70°C, ti≤500µs, f≤200Hz, Value: 1A; Condition: T=Tmax (125°C), ti≤500µs, f≤200Hz, Value: 3A; Condition: ti≤100ms, duty cycle >1000 |
| Раб. температура | -60 to 125°C |
| Время обратного восстановления | 0.45µs max (typical 0.385µs) |
| Reverse overload pulse | 3A for ≤50µs |
| Average power dissipation | Value: 750mW; Condition: T=-60 to 70°C, Value: 100mW; Condition: T=Tmax (125°C) |
| Frequency max square wave | 50kHz with tf≥1µs (derated) |
| Frequency without derating | Sinusoidal: 30kHz; Square wave with tf gt 1us: 10kHz |
| Тепловое сопротивление переход-среда | 140°C/W |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0.3 |
