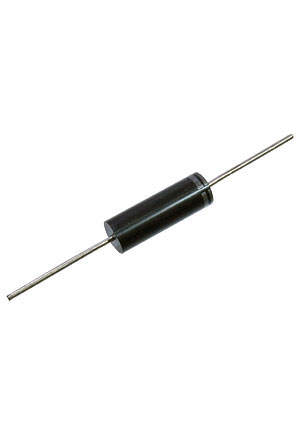

2CL2FP, 30kВ 100мА d4,5*15мм DO-415 (C=4.5mm,A=15mm) C=1.0mm высоковольтный диод (HVM)
У поставщика
ПроизводительAnshan Suly
У поставщиков
2 000 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 10 | 165,59 |
Описание
2CL2FP — высоковольтный выпрямительный диод производства Anshan Suly в корпусе DO-415. Применяется в цепях высокого напряжения: умножителях, источниках питания и схемах, где требуется выпрямление при малых токах. Выводной исполнение для монтажа в отверстие.
Технические характеристики
| Серия | 2CL2FL |
| Корпус | DO-415 |
| Тип монтажа | THT |
| Полярность | anode-cathode |
| Tj range | -40C to 150C |
| Применение | Monitor FBT, negative ion generator, air cleaner, VTR camera high voltage power supply, electrostatic coating, flocking, high voltage generator, small X-ray machines, electric batons |
| Длина корпуса | 15mm |
| Описание | High voltage rectifier diode, mesa structure, epoxy resin molded |
| Артикул | 2CL2FP |
| Диаметр корпуса | 4.5mm |
| Диаметр вывода | 1.0mm |
| Темп. хранения | -40C to 120C |
| Импульсный прямой ток | 15A |
| Средний прямой ток | 100mA |
| Forward peak voltage max | 50V |
| Junction capacitance max | 10pF |
| Имп. обр. ток при 25°C | 2.0uA |
| Обр. ток пик. 100°C | 15.0uA |
| Макс. время обрат. восстановления | 100nS |
| Темп. окр. среды | 100C |
| Forward peak voltage condition | IF=100mA |
| Junction operating temperature | 125C |
| Peak reverse current condition | VR=VRRM |
| Повторяющееся импульсное обратное напряжение | 30kV |
| Reverse recovery time condition | IF=2mA, IR=4mA |
| Максимальное постоянное обратное напряжение, В | 30000 |
