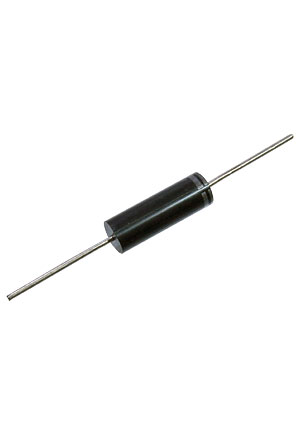

2CL2FL, 15kV 100mA 0.8mm высоковольтный диод (HVM)
У поставщика
ПроизводительAnshan Suly
У поставщиков
100 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 10 | 148,22 |
Описание
Высоковольтный выпрямительный диод 2CL2FL от Anshan Suly рассчитан на обратное напряжение до 15 кВ и средний прямой ток 100 мА. Выполнен в выводном корпусе из эпоксидной смолы диаметром 4,5 мм и длиной 15 мм, рабочая температура — от −40 до +150 °C. Применяется в высоковольтных источниках питания: умножителях напряжения, генераторах ионов и озона, системах электростатического напыления.
Технические характеристики
| Серия | 2CL2FL |
| Contact | Lisa@hvdiode.com |
| Корпус | D4.2x15 |
| Особенности | Avalanche characteristic, More sizes to choose, Epoxy resin molded in vacuum, anti-corrosion surface |
| Тип монтажа | THT |
| Tj range | -40℃—+150℃ |
| Размеры | Phi1: Φ1; Phi2: Φ2; Тип: A; Длина: 15mm; Диаметр: 4.5mm; Диаметр вывода: 1.0/1.2mm |
| Описание | High voltage rectifier diode, mesa structure, epoxy resin molded |
| Артикул | 2CL2FL |
| Применение | Monitor FBT, negative ion generator, air cleaner, VTR camera high voltage power supply, electrostatic coating, flocking, high voltage generator, small X-ray machines, electric batons |
| Производитель | ANSHAN SULY ELECTRONICS CO.,LTD |
| Описание | Rectifiers D4.2x15, 15000V, 120mA, 150ns |
| Темп. хранения | -40—120℃ |
| Импульсный прямой ток | 15A |
| Средний прямой ток | 100mA |
| Forward peak voltage max | 22V |
| Junction capacitance max | 10pF |
| Имп. обр. ток при 25°C | 2.0μA |
| Обр. ток пик. 100°C | 15.0μA |
| Макс. время обрат. восстановления | 80/100nS |
| Темп. окр. среды | 100℃ |
| Junction operating temperature | 125℃ |
| Повторяющееся импульсное обратное напряжение | 15kV |
| Reverse recovery test condition | IF=2mA, IR=4mA |
| Forward peak voltage test condition | IF=100mA |
| Peak reverse current test condition | VR=VRRM |
| Максимальное постоянное обратное напряжение, В | 15000 |
| Прямое напряжение, В | 15000 |
| Прямой ток, А | 0,12 |
