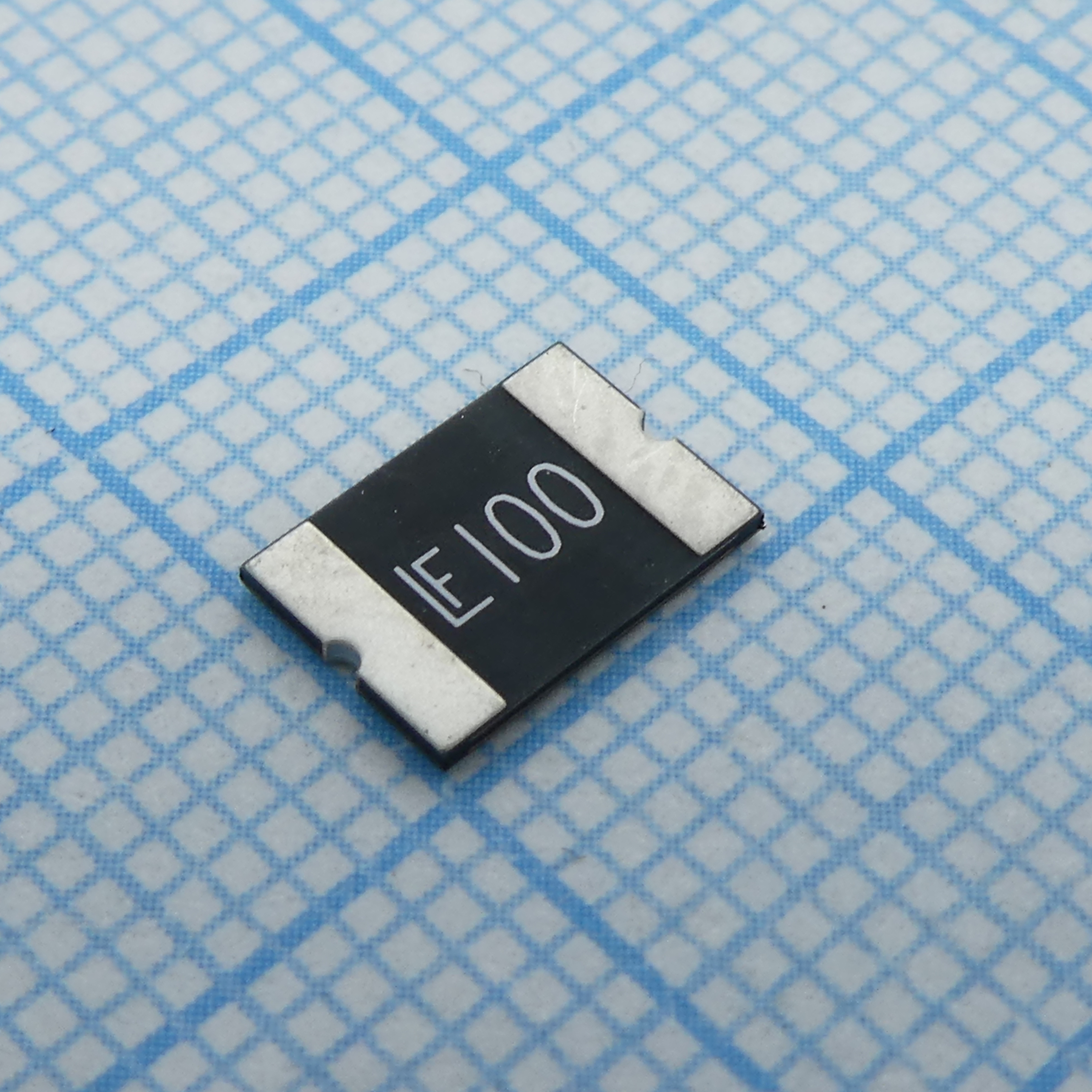

Предохранитель самовосстанавливающийся 2920L100PR
У поставщика
У поставщиков
1 143 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 143 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,74 |
| от 80 | 22,37 |
| от 160 | 20,41 |
| от 320 | 18,93 |
| от 639 | 17,83 |
Описание
Самовосстанавливающийся предохранитель (PTC-термистор) 2920L100PR от Littelfuse предназначен для защиты цепей от перегрузок по току и короткого замыкания. Выполнен в стандартном корпусе 2920 для поверхностного монтажа. После устранения аварии автоматически возвращается в рабочее состояние, что исключает необходимость замены.
Технические характеристики
| RoHS | Да |
| Серия | 2920L |
| Маркировка | LF100 |
| Корпус | 2920 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Вибрация | MIL-STD-883, Method 2007, Condition A |
| Макс. напряжение | 33Vdc |
| Артикул | 2920L100 |
| Применение | IEEE 1394 port protection, Powered ethernet port protection (IEEE 802.3 af), Low voltage telecom equipment protection, Automotive electronic control module protection |
| Без галогенов | Да |
| Ток удержания | 1.10A |
| Ток срабатывания | 2.20A |
| Passive aging | +85°C, 1000 hours, -/+5% typical resistance change |
| Паяемость | Meets EIA Specification RS186-9E, ANSI/J-STD-002 Category 3 |
| Термоудар | +85°C/-40°C 20 times, -30% typical resistance change |
| Humidity aging | +85°C, 85% R.H., 1000 hours, -/+5% typical resistance change |
| Сопротивление макс. | 0.410Ω |
| Мин. сопротивление | 0.120Ω |
| Сертификаты | E183209, R50119118 |
| Max fault current | 40A |
| Материал клеммы | Solder-Plated Copper (Matte Tin (Sn)) |
| Time to trip time | 0.50s |
| Solvent resistance | MIL-STD-202, Method 215 |
| Max paste thickness | 0.25mm |
| Reflow ramp up rate | 3°C/second max |
| Time to trip current | 8.00A |
| Примечание | /33V 1.1A |
| Hold current rerating | 0°C: 1.29A; 20°C: 1.10A; 40°C: 0.91A; 50°C: 0.83A; 60°C: 0.73A; 70°C: 0.64A; 85°C: 0.50A; -20°C: 1.47A; -40°C: 1.66A |
| Power dissipation typ | 1.50W |
| Reflow ramp down rate | 6°C/second max |
| Reflow time above 217C | 60-150 seconds |
| Пиковая темп. оплавления | 260+0/-5°C |
| Reflow time 25C to peak | 8 minutes max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Max surface temp tripped | 125°C |
| Диап. темп. хр. | -40°C to +85°C |
| Уровень чувствительности к влаге | Level 1, J-STD-020 |
| Reflow time within 5C peak | 20-40 seconds |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | PTC Resettable Fuse 1.1A(hold) 2.2A(trip) 33VDC 40A 1.5W 0.5s 0.12Ohm SMD Solder Pad 2920 T/R |
