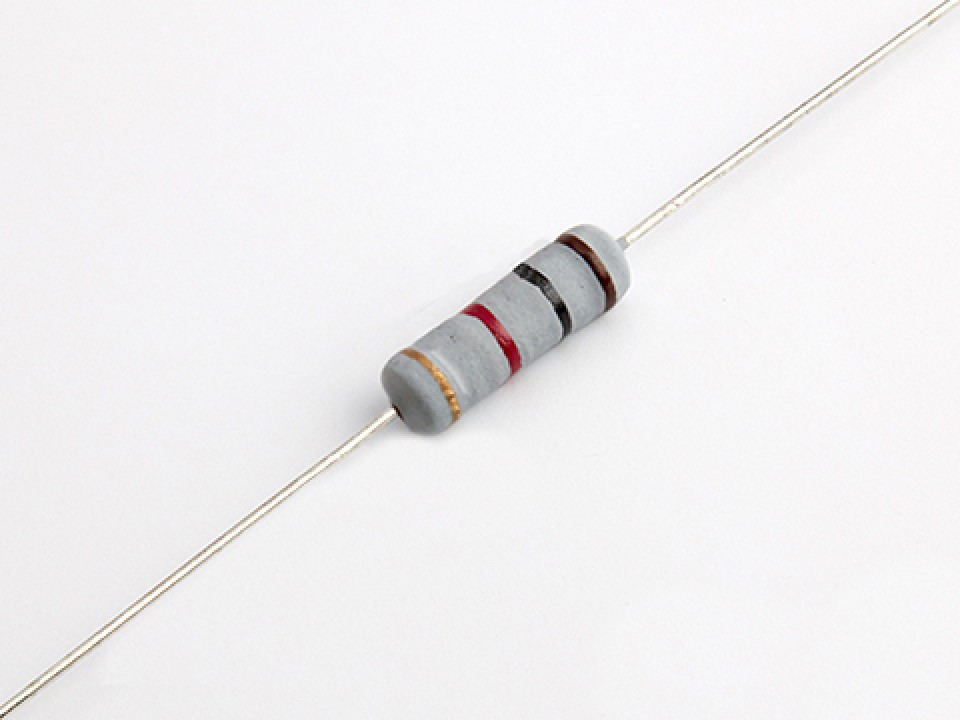

270ом 5% MOF-3W металл оксидн. резистор M03R271JT (арт. 301810)
У поставщика
ПроизводительCCO
КатегорияРезисторы постоянные мощные
У поставщиков
1 200 шт.
Норм. уп.: 200
Цены поставщиков
Склад 29
В наличии:1 200 шт.
Срок поставки: до 10 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,47 |
Описание
Металлооксидный резистор M03R271JT от CCO с сопротивлением 270 Ом и допуском 5%. Компонент рассчитан на мощность 3 Вт, что обеспечивает стабильную работу в цепях с повышенной нагрузкой. Применяется в импульсных источниках питания, блоках управления и силовой электронике для ограничения тока и деления напряжения.
Технические характеристики
| Тип | Metal Oxide Film Resistor |
| Мощность, Вт | 3W |
| Серия | MOF |
| Корпус | axial leaded |
| Тип монтажа | THT |
| Допуск | 5% |
| Размеры | L=15.0mm, D=5.0mm, H=35mm, d=0.80mm |
| Сопротивление | 270 Ohm |
| Технология | metal oxide film |
| Ном. мощность | 3W |
| Допуск | 5% |
| Диаметр вывода | 0.80mm |
| Длина корпуса | 17.0 ± 1.0 |
| Body diameter mm | 6.0 ± 0.5 |
| Диаметр вывода | 0.80 ± 0.02 |
| Мощность | 3W |
| Overall length mm | 35 ± 3.0 |
| Periodic overload | 4 x RCWV, 1s on/25s off, 1000h, ±(5%+0.05Ohm) |
| Макс. рабочее напряжение | 500V |
| Кратковременная перегрузка | 2.5 x RCWV for 5s, ±(2%+0.05Ohm) |
| Термоциклирование | -30°C/+85°C, 5 cycles, ±(1%+0.05Ohm) |
| Рабочее напряжение макс. | 500V |
| Диэлектрическая прочность | max overload voltage for 1 min, ±(0.5%+0.05Ohm) |
| Макс. перенапр. | 1000V |
| Макс. напр. перегрузки | 1000V |
| Сопр. изоляции | 1000 MOhm at 500V DC |
| Влажное тепло (установившийся режим) | 40°C, 95% RH, 1.5h on/0.5h off, 1000h, ±(5%+0.05Ohm) |
| Темп. коэф. | ±200 ppm/°C |
| Сопротивление | 270ом |
| Диап. раб. темп. | -30°C to +155°C |
