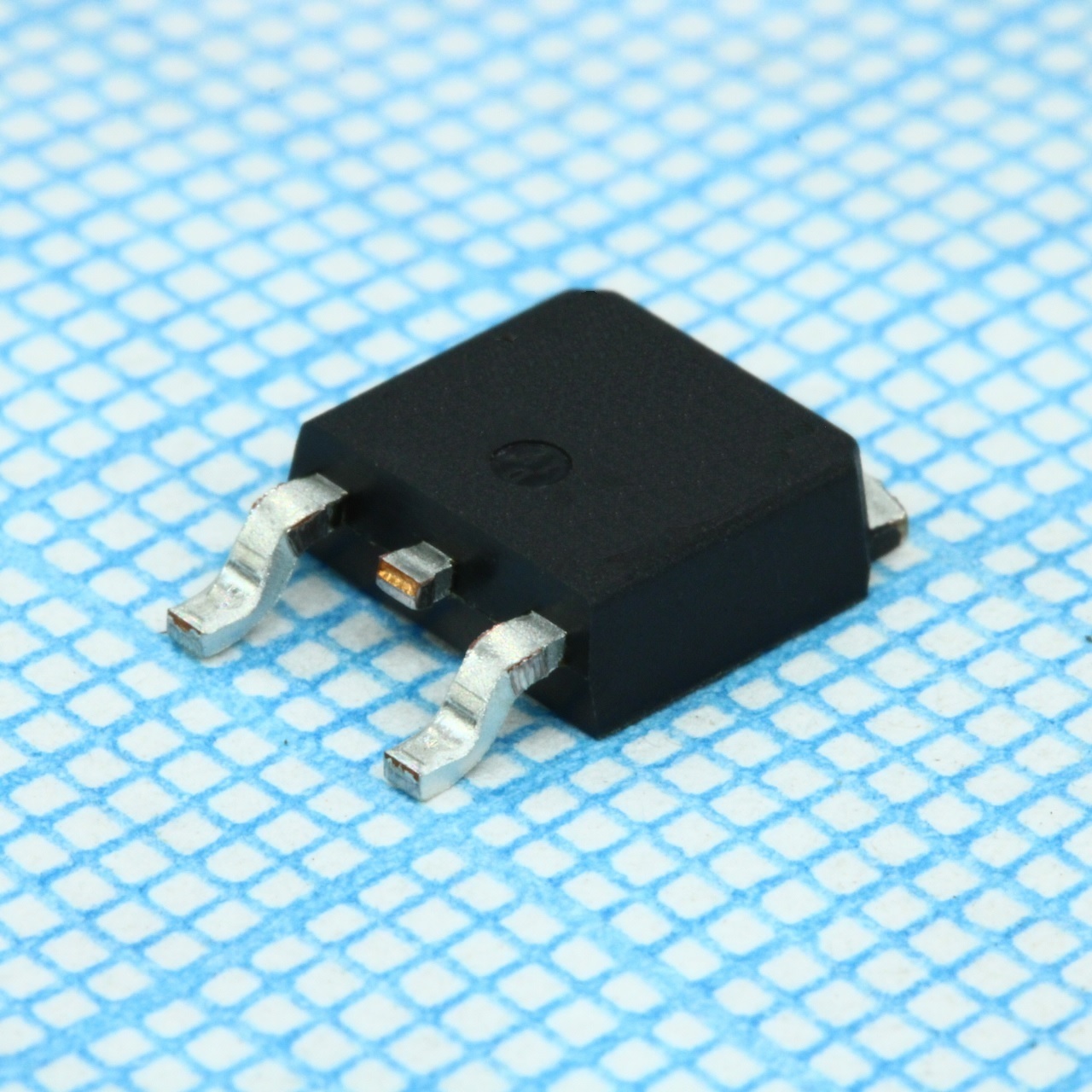

Транзистор полевой MOSFET N-канальный 60В 25A
У поставщика
ПроизводительUMW-Youtai
КатегорияТранзисторы
У поставщиков
971 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:971 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,18 |
| от 22 | 15,41 |
| от 40 | 14,41 |
| от 79 | 13,49 |
| от 157 | 12,66 |
Описание
Транзистор полевой MOSFET N-канальный 60В 25A от UMW-Youtai. Работает при напряжении до 60 В и токе до 25 А, выпускается в компактном корпусе D-Pak (TO-252). Подходит для импульсных источников питания и цепей управления нагрузкой в промышленной автоматике.
Технические характеристики
| Корпус | TO-252 (DPAK) |
| Тип монтажа | SMD |
| Корпус | D-Pak (TO-252) |
| Тип. время спада | 4.8ns |
| Количество в катушке | 2500 |
| Тип. время нарастания | 8.5ns |
| Device marking | UMW25N06 |
| Gate resistance typ | 1.9Ω |
| Импульсный ток стока | 100A |
| Gate body leakage max | ±100nA |
| Тип. заряд затвор-сток | 5.5nC |
| Тип. входная емкость | 939pF |
| Макс. рассеиваемая мощность | 36.2W |
| Тип. заряд затвора | 21.2nC |
| Тип. заряд затвор-исток | 3.6nC |
| Выходная емкость тип. | 73.5pF |
| Время задержки вкл. тип. | 8.4ns |
| Время задержки выкл. тип. | 35.4ns |
| Voltage gate source max | ±20V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Voltage drain source max | 60V |
| Напр. диода макс. | 1.2V |
| Тип. время восст. | 18.8ns |
| Диап. темп. хр. | -55 to 150°C |
| Пороговое напряжение затвора макс. | 2V |
| Пороговое напряжение затвора мин. | 1V |
| Тип. пороговое Uзи | 1.5V |
| Тип. заряд восст. | 13.4nC |
| Длительный ток стока 25°C | 25A |
| Описание (англ.) | 60V 25A N-Channel PowerMosfet |
| Avalanche energy single pulse | 56.2mJ |
| Непрерывный ток стока 100°C | 17.5A |
| Обр. проходная емкость тип. | 52.7pF |
| Мин. напряжение сток-исток пробоя | 60V |
| Drain source on resistance max 10v | 59mΩ |
| Drain source on resistance typ 10v | 53mΩ |
| Drain source on resistance max 4 5v | 68mΩ |
| Drain source on resistance typ 4 5v | 60mΩ |
| Zero gate voltage drain current max | 1µA |
| Диапазон темп. перехода | -55 to 150°C |
| Макс. тепловое сопротивление переход-корпус | 3.45°C/W |
| Макс. тепловое сопр. переход-среда | 111.5°C/W |
