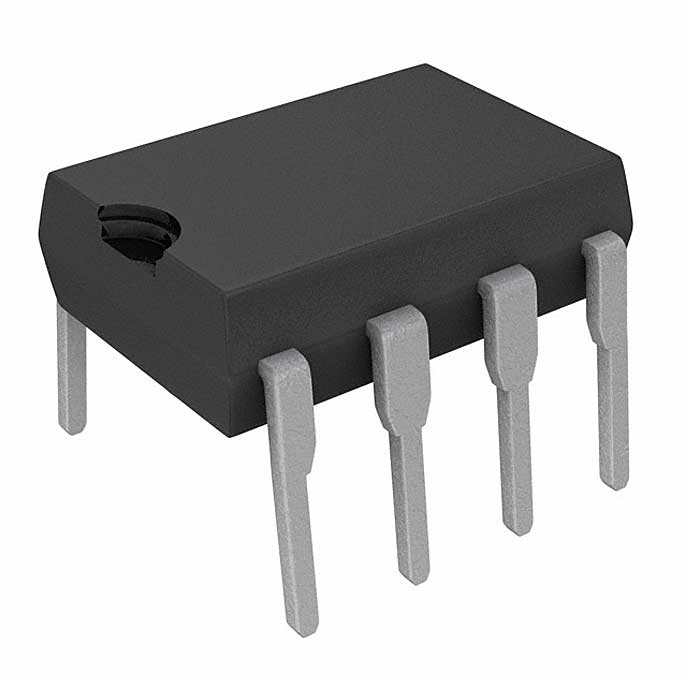

Микросхема 24LC256-I/P
У поставщика
У поставщиков
3 264 шт.
Норм. уп.: 6
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,15 |
Цены поставщиков
Склад 2
В наличии:20 шт
Срок поставки: до 2 недель
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,15 |
Склад 13
В наличии:2 744 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 107,58 |
| от 60 | 101,22 |
| от 180 | 96,97 |
| от 300 | 93,22 |
| от 600 | 90,69 |
Склад 15
В наличии:480 шт
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 20 | 106,75 |
Склад 12
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 6 | 109,19 |
Описание
Микросхема энергонезависимой памяти EEPROM от Microchip. Объём 256 Кбит, работает через интерфейс I2C в диапазоне напряжений от 2,5 до 5,5 В. Выпускается в корпусе PDIP-8 для монтажа в отверстия. Применяется в промышленной автоматике и бытовой электронике для хранения настроек и калибровочных данных.
Технические характеристики
| Тип | Микросхемы памяти |
| Вес | 1 |
| В упаковке | Tube, 60 шт. |
| Корпус | PDIP-8 |
| Vcc max | 5.5V |
| Vcc min | 2.5V |
| Тип монтажа | THT |
| Ресурс | >1,000,000 cycles |
| Интерфейс | I2C |
| Кол-во выводов | 8 |
| Рабочая температура | -40…+85 °С |
| Гистерезис | 0.05 VCC min |
| Описание | 32K x 8 (256 Kbit) Serial Electrically Erasable PROM, I2C compatible |
| Объем памяти | 256 Kbit (32K x 8) |
| Артикул | 24LC256-I/P |
| Address space | up to 2Mbit |
| Write protect | Hardware Write-Protect |
| Сохранение данных | >200 years |
| Защита от ЭСР | >4000V |
| Соотв. RoHS | Да |
| Page write size | 64 bytes |
| Pin capacitance | 10 pF |
| Absolute max vcc | 6.5V |
| Диап. вх. напр. | 2,5…5,5 В |
| Read current max | 400 µA |
| Write cycle time | 5 ms |
| Input low voltage | 0.3 VCC max |
| Low vcc threshold | 2.5V |
| Page write buffer | 64 bytes |
| Темп. диапазон | Industrial (I): -40°C to +85°C |
| Write current max | 3 mA |
| Cascadable devices | up to 8 |
| Input high voltage | 0.7 VCC min |
| Низкое выходное напряжение | 0.4V max |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Макс. тактовая частота | 400 kHz |
| Диап. вх. напр. | -0.6V to VCC +1.0V |
| Макс. такт. частота | 400kHz |
| Организация памяти | 32K x 8 |
| Page write time max | 5ms |
| Pin capacitance max | 10pF |
| Макс. ток дежурного режима | 1 µA |
| Output slope control | Да |
| Schmitt trigger inputs | Да |
| Диап. раб. напр. | 2.5V to 5.5V |
| Read current conditions | VCC = 5.5V, SCL = 400kHz |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Write current conditions | VCC = 5.5V |
| Макс. ток утечки входа | ±1uA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Clock frequency conditions | 400kHz for VCC >= 2.5V, 100kHz for VCC < 2.5V |
| Макс. ток утечки | ±1uA |
| Standby current conditions | TA = -40°C to +85°C, SCL = SDA = VCC = 3.6V, A0, A1, A2, WP = VSS |
| Макс. входное низкое напряжение | 0.3 VCC (VCC >= 2.5V), 0.2 VCC (VCC < 2.5V) |
| Low level output conditions | IOL = 3.0mA @ VCC = 4.5V, IOL = 2.1mA @ VCC = 2.5V |
| Max clock frequency low vcc | 100kHz |
| Мин. Uвх высокого уровня | 0.7 VCC |
| Low level output voltage max | 0.40V |
