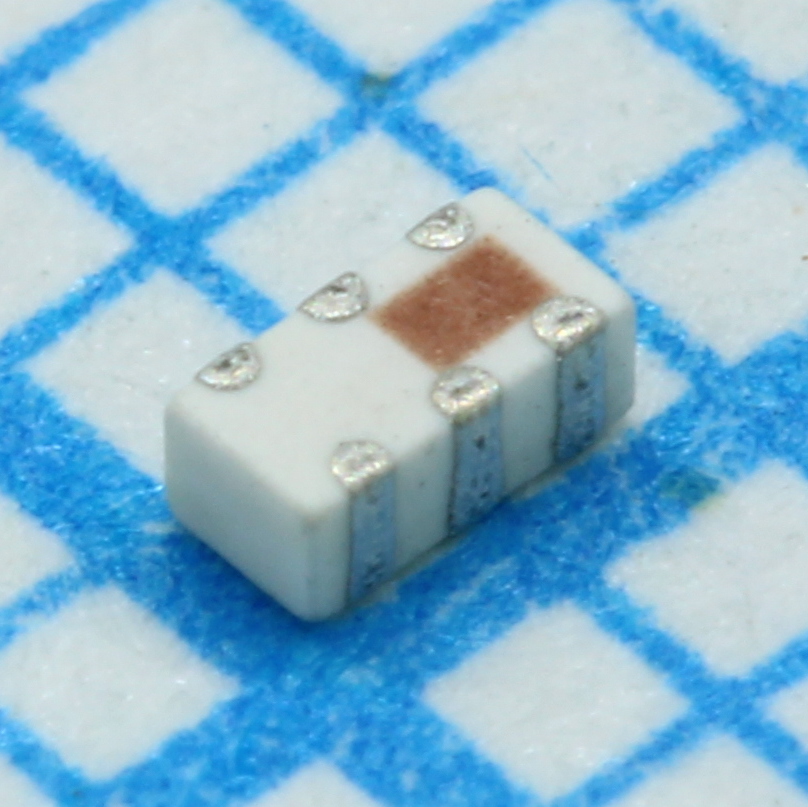

Фильтр-балун с согласованным импедансом 6 выводов лента на катушке
У поставщика
ПроизводительJohanson
У поставщиков
3 205 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:3 204 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,77 |
| от 50 | 38,21 |
| от 100 | 35,31 |
| от 199 | 33,12 |
| от 398 | 31,48 |
Склад 39
В наличии:1 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 114,81 |
| от 36 | 107,45 |
| от 59 | 103,36 |
| от 99 | 100,09 |
| от 165 | 97,45 |
Описание
Фильтр-балун с согласованным импедансом от Johanson. Устройство выполнено в 6-выводном корпусе, поставляется на ленте и в катушке для автоматизированного монтажа. Подходит для применения в высокочастотных модулях и беспроводной связи.
Технические характеристики
| RoHS | Соответствует |
| Вывод 1 | Unbalanced Port |
| Вывод 2 | NC |
| Вывод 3 | Balanced Port |
| Вывод 4 | Balanced Port |
| Вывод 5 | GND |
| Вывод 6 | GND |
| Ширина | 0.80 ± 0.10 mm |
| Высота | 0.60 ± 0.10 mm |
| Длина | 1.60 ± 0.10 mm |
| Корпус | 6-pin SMD |
| Влажность | 45 - 75% RH |
| Тип монтажа | SMD |
| Срок хранения | 18 months max. on T&R |
| Terminal a | 0.20 ± 0.10 mm |
| Terminal b | 0.20 +0.10/-0.15 mm |
| Terminal c | 0.15 ± 0.10 mm |
| Terminal g | 0.30 ± 0.10 mm |
| Terminal p | 0.50 ± 0.05 mm |
| Описание | 2.4GHz Impedance Matched Balun + embedded FCC/ETSI Band Pass Filter |
| Артикул | 2450BM14G0011002T |
| Mounting Type | Surface Mount |
| Квалификация | AEC-Q200 |
| Количество в катушке | 4000 pcs/reel |
| Package / Case | 0603 (1608 Metric) |
| Power capacity | 2 W max. (CW) |
| Frequency Range | 2.4GHz ~ 2.5GHz |
| Return loss min | 9.5 dB |
| Phase Difference | 180° ±10° |
| Phase difference | 180 ± 10 degrees |
| Описание | Signal Conditioning PLEASE SEE GLOBAL MFG PN: 2450BM14G0011001T |
| Return Loss (Min) | 9.5dB |
| Вносимые потери макс. | 1.8 dB (-40C to +105C) |
| Тип. вносимые потери | 1.5 dB |
| Legacy part number | 2450BM14G0011T-AEC |
| Рабочая частота | 2400-2500 MHz |
| Темп. хранения | +5 to +35 C |
| Insertion Loss (Max) | 1.5dB |
| Unbalanced impedance | 50 Ohm |
| Раб. температура | -40 to +85 C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Amplitude difference max | 2 dB |
| Attenuation 4800 5000MHz min | 25 dB |
| Attenuation 7200 7500MHz min | 20 dB |
| Описание (англ.) | Impedance Matched Balun-Filter 6-Pin T/R |
| Impedance - Unbalanced/Balanced | 50 / -Ohm |
| Balanced differential impedance | Conjugate match to TI CC2620, CC2630, CC2640, CC2642, CC2642R-Q1, CC2642R1F, CC2650, CC2652R (RGZ) chipsets operated on INTERNAL BIAS MODE |
