Антенна 2450AT18B100E
У поставщика
У поставщиков
697 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:697 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,35 |
| от 85 | 21,98 |
| от 170 | 20,02 |
| от 340 | 18,54 |
| от 679 | 17,43 |
Описание

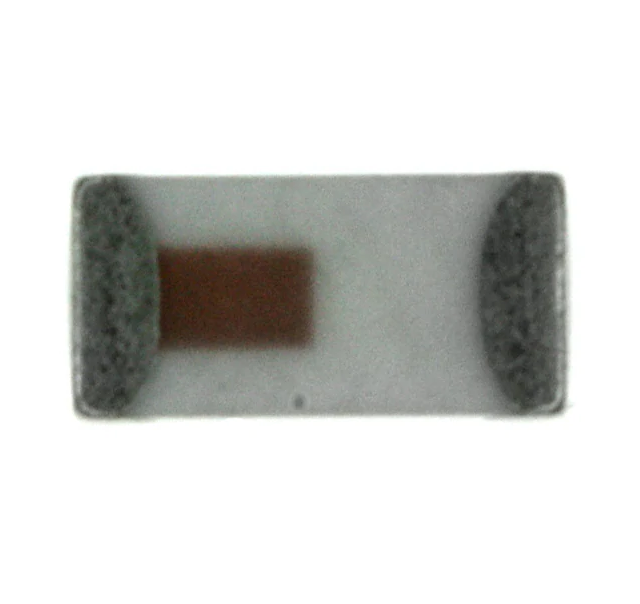

Антенна Johanson 2450AT18B100E для диапазона 2,4–2,5 ГГц. Выполнена в керамическом SMD-корпусе 3,2 x 1,6 мм с волновым сопротивлением 50 Ом и типовым усилением 0,5 дБи. Подходит для устройств Bluetooth, Wi-Fi и Zigbee в бытовой электронике и системах умного дома.
Технические характеристики
| Корпус | SMT ceramic antenna |
| Тип монтажа | SMD |
| Частота | 2400-2500 MHz |
| Импеданс | 50 Ω |
| Упаковка | Tape & Reel (suffix E) |
| Пиковое усиление | 0.5 dBi typ |
| Размеры | 3.2 x 1.6 x 1.3 mm (L x W x T) |
| Артикул | 2450AT18B100E |
| Return loss | 9.5 dB min |
| Tolerance L | ±0.2 mm |
| Tolerance T | +0.1/-0.2 mm |
| Tolerance W | ±0.2 mm |
| Average gain | -0.5 dBi typ |
| Тип упаковки | Ceramic SMT |
| Количество в катушке | 3000 pcs |
| Shelf life max | 18 months |
| Диап. частот | 2400-2500 MHz |
| Макс. входная мощность | 2W CW |
| Evaluation board | 2450AT18B100-EB1SMA |
| Влажн. хранения | 45~75%RH |
| Matching inductance | 2.7nH, 3.3nH (external matching circuit) |
| Темп. хранения | -45 to +125°C |
| Допуск размеров | L: ±0.20mm, W: ±0.20mm, T: +0.10/-0.20mm, a: ±0.20mm |
| Matching capacitance | 1.2pF (external matching circuit) |
| Radiation efficiency | 76% (based on Johanson standard evaluation board) |
| Раб. температура | -45 to +125°C |
| Terminal configuration | 1: FEED, 2: NC |
| Terminal pad dimension a | 0.5 ±0.2 mm |
| Average radiation efficiency | 76% |
| Recommended storage conditions | +5 to +35°C, 45~75% RH, max 18 months |
| Recommended storage temperature | +5 to +35°C |
| Evaluation board matching components | Inductor 3.3nH (L-07C3N3SV6T), Inductor 2.7nH (L-07C2N7SV6T), Capacitor 1.2pF (500R07S1R2BV4T) |
