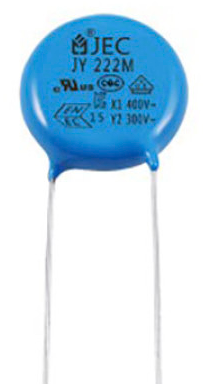

Конденсатор высоковольтный керамический 2200pF 300V Y5V 20% / JY222M2FY5VS7.5L
У поставщика
У поставщиков
110 000 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 2,33 |
| от 1 000 | 2,19 |
| от 3 000 | 2,05 |
| от 6 000 | 1,92 |
Цены поставщиков
Склад 29
В наличии:110 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,91 |
Описание
Высоковольтный керамический конденсатор JEC класса Y2 на 2200 пФ. Рабочее напряжение 300 В переменного тока, допуск ±20%, шаг выводов 7,5 мм. Компонент в радиальном корпусе с дисковым выводом, сертифицирован по стандартам безопасности. Применяется в фильтрах помех и цепях защиты источников питания промышленной и бытовой электроники.
Технические характеристики
| Класс | Y2 |
| Серия | JY |
| Диаметр | 6.8 mm (maximum) |
| Тип монтажа | THT |
| Сертификаты | CQC, KC, UL, CSA, ENEC, VDE, IEC CB |
| Форма вывода | Straight (S) |
| Стандарты | UL, CSA, CQC, ENEC, VDE, KC |
| Толщина | 3.5 mm (maximum) |
| Допуск | ±20% |
| Диэлектрик | Y5V |
| Шаг выводов | 7.5 mm |
| Ёмкость | 2200pF |
| Длина вывода | 25mm (min) |
| Артикул | JY222M2FY5VS7.5L |
| Макс. диаметр | 6.8mm |
| Расстояние между выводами | 7.5mm |
| Производитель | JEC (JYHHSU) |
| Тип упаковки | Radial leaded disc |
| Испытательное напряжение | 1800-2600VAC for 1 min (Y2) |
| Voltage test | 1800-2600VAC for 1 min |
| Диаметр корпуса | 6.8mm |
| Диаметр вывода | 0.55mm |
| Safety rating | Y2 (300VAC) |
| Макс. толщина | 3.5mm |
| Ном. напряжение | 300VAC |
| Толщина корпуса | 3.5mm |
| Сертификаты | CQC, KC, UL, CSA, ENEC, VDE, IEC CB |
| Тип компонента | Ceramic Disc Capacitor |
| Соотв. RoHS | Да |
| Размеры корпуса | D max 6.8 mm, T max 3.5 mm |
| Тип диэлектрика | Y5V |
| Длина вывода мин. | 25mm |
| Стандарт безопасности | UL, CSA, CQC, ENEC, VDE, KC |
| Количество в упаковке | 1000 pcs per bag (typical for this size) |
| Номинальное AC напряжение | 300VAC |
| Коэффициент рассеяния | ≤5.0% at 1kHz, 1-5Vrms, 25°C |
| Applicable standards | IEC 60384-14, GB/T 6346 |
| Customer part number | 210945 |
| Сопр. изоляции | ≥10000 MΩ at 500VDC for 1 min |
| Temperature range use | -40°C to +125°C |
| Use temperature range | -40°C to +125°C |
| Температурная характеристика | +30% / -89% |
| Диап. раб. темп. | -40°C to +85°C |
| Темп. хар-ки | +30% to -89% over -40°C to +85°C |
| Рабочий диапазон температур | -40°C to +85°C |
| Диэлектрическая прочность | 300VAC |
| Capacitance measurement conditions | 1kHz ±10%, 1-5Vrms, 25°C |
