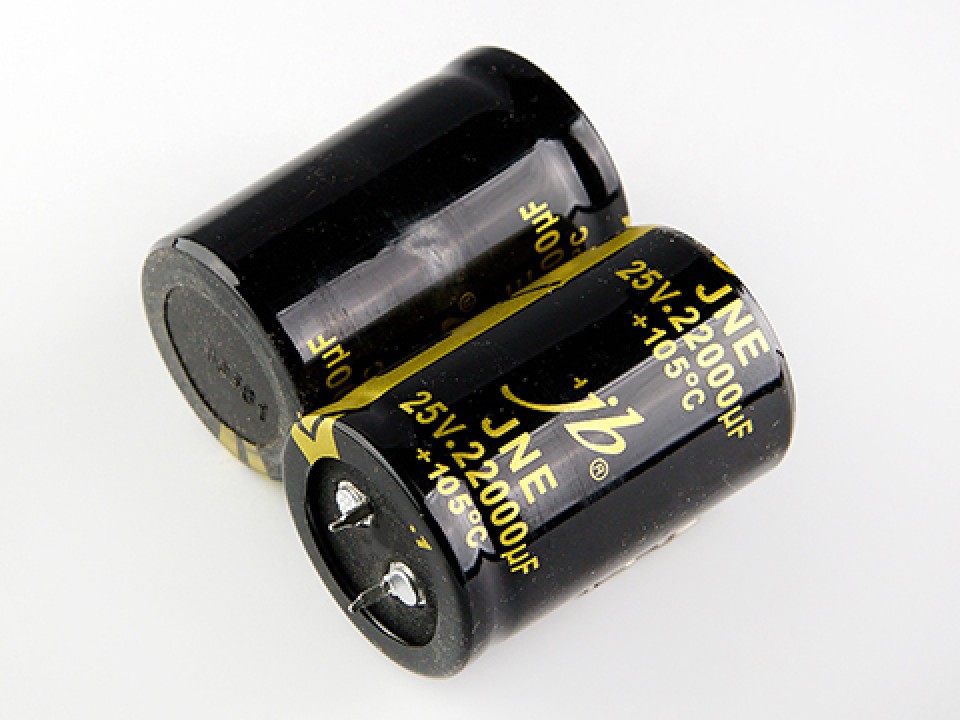

22000мкф 25в 105° JNE (30Х45) конденсатор JB Capacitors JNE1E223M10003000450 (арт. 318443)
У поставщика
ПроизводительJB Capacitors
У поставщиков
465 шт.
Цены поставщиков
Склад 29
В наличии:465 шт.
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 105,29 |
Описание
Алюминиевый электролитический конденсатор JB Capacitors JNE1E223M10003000450 серии JNE. Рассчитан на номинальную ёмкость 22000 мкФ при напряжении 25 В, рабочая температура до 105°C. Компонент в цилиндрическом корпусе 30х45 мм предназначен для фильтрации, сглаживания пульсаций и накопления энергии в блоках питания, преобразователях и силовой электронике. Обеспечивает стабильную работу в условиях повышенных температур и длительный срок службы.
Технические характеристики
| Серия | JNE |
| Тип | Электролитический |
| Тип монтажа | THT (PCB Mounting, radial leads) |
| Срок службы под нагрузкой | 2000 hours at 105°C, capacitance change within ±20%, DF ≤200% of initial, leakage current within spec |
| Допуск | ±20% |
| Размеры | 30mm diameter × 45mm length |
| Срок хранения | 500 hours at 105°C, no voltage applied |
| Ёмкость | 22000µF |
| Артикул | JNE1E223M10003000450 |
| Производитель | JB Capacitors |
| Монтаж | Выводной |
| Размер | 30Х45 |
| Ном. напряжение | 25V |
| Ёмкость | 22000мкф |
| Ток утечки | ≤0.01CV or 1.5mA whichever smaller at 25°C after 5 minutes |
| Коэффициент рассеяния | 0.40 max at 25°C, 120Hz |
| Напряжение | 25в |
| Ripple current 105C 120Hz | Not specified for 30x45 size; for 30x35 size (same capacitance/voltage) it is 3.2A |
| Frequency coefficient 1kHz | 1.10 |
| Frequency coefficient 50Hz | 0.95 |
| Frequency coefficient 10kHz | 1.15 |
| Frequency coefficient 120Hz | 1.00 |
| Frequency coefficient 20kHz | 1.15 |
| Диап. раб. темп. | -40°C ~ +105°C |
| Temperature coefficient 40C | 2.7 |
| Temperature coefficient 55C | 2.5 |
| Temperature coefficient 70C | 2.1 |
| Temperature coefficient 85C | 1.7 |
| Impedance ratio at minus 25C | 4 (relative to +20°C) |
| Impedance ratio at minus 40C | 15 |
| Temperature coefficient 105C | 1.0 |
