Документация
Разъемы / USB mini USB iee1394 разъемы / microUSB типB SMD, на плату / 207A-BBA0-R (MRUBBRS1-05SN2R)
У поставщика
ПроизводительATTEND
КатегорияРазъёмы USB
У поставщиков
1 155 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:968 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,78 |
| от 36 | 55,97 |
| от 72 | 52,05 |
| от 144 | 49,11 |
| от 288 | 46,91 |
Склад 14
В наличии:187 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 47,50 |
Описание

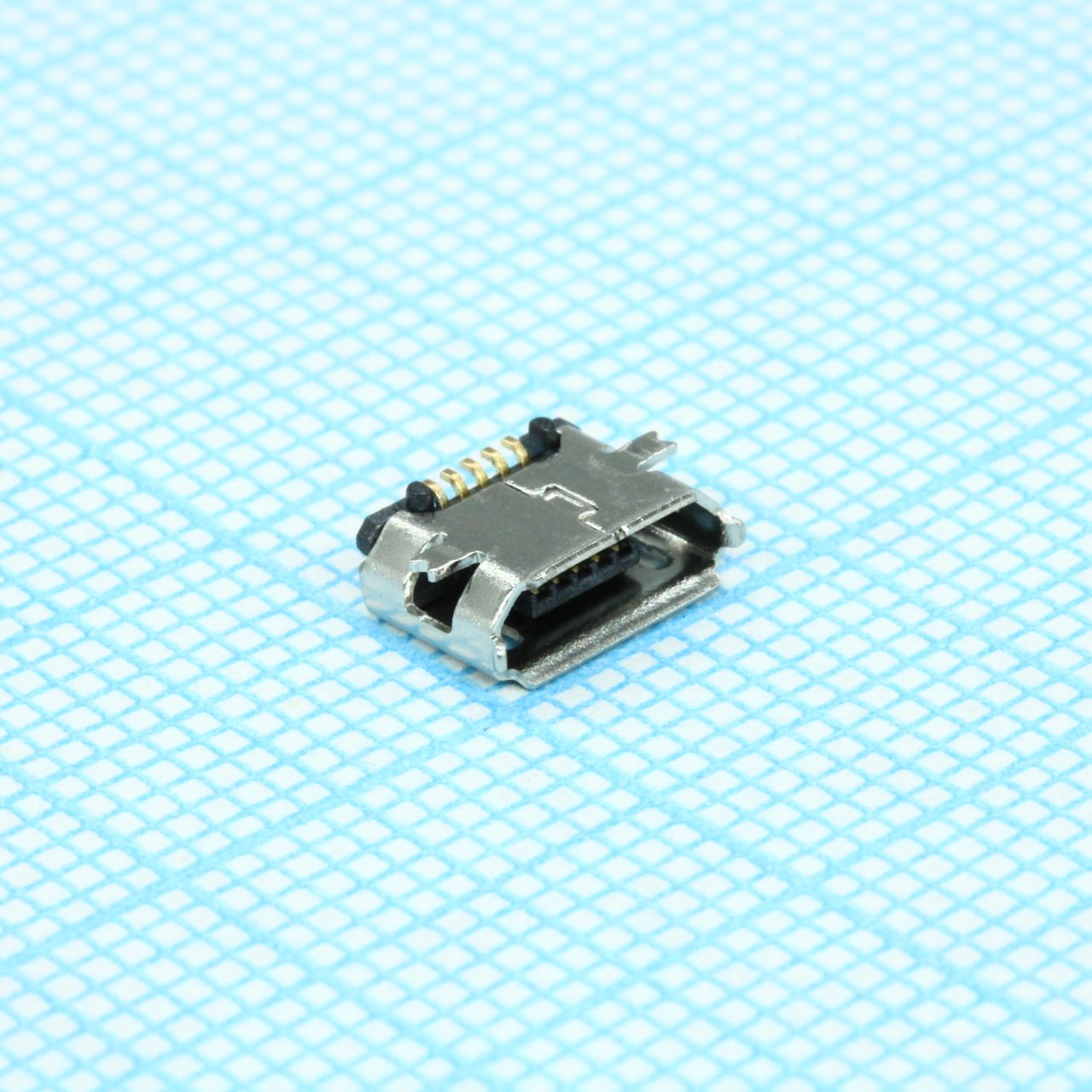

Разъем microUSB тип B от ATTEND (серия 207A-BBA0-R) предназначен для поверхностного монтажа на плату. Компонент обеспечивает надежное соединение для зарядки и передачи данных в портативной электронике. Относится к категории миниатюрных разъемов, востребованных в компактных устройствах.
Технические характеристики
| Дата | 2012/08/03 |
| RoHS | Соответствует |
| Тип | Micro USB Type B Receptacle |
| Единица | mm |
| Шкала | As showed |
| Тип | USB Type A |
| Шаг | 2.0 мм |
| Drawn by | Willis |
| Тип монтажа | SMD |
| Ревизия | 1.0 |
| File name | 207A-BBA0-R_B_2 |
| Допуск, % | 0,05 |
| Checked by | Angel |
| Размеры | Шаг выводов: 0.65±0.05mm (2x); Ширина вывода: 0.30±0.05mm; Ширина корпуса: 5.00mm; Длина вывода: 1.30±0.05mm (2x); Высота корпуса: 2.15±0.20mm; Длина корпуса: 6.90+0.06/-0.02mm; Peg spacing: 2.70±0.05mm; Peg diameter: 0.70±0.05mm; Общая ширина: 6.20mm; Общая высота: 3.50±0.10mm; Общая длина: 7.80mm; Высота установки: 1.45mm; Shell tab width: 0.60±0.04mm; Pcb edge to center: 3.35mm; Shell tab thickness: 0.28±0.06mm; Reference dimension 1: 2.40mm REF; Reference dimension 2: 5.20mm REF; Reference dimension 3: 8.00mm; Reference dimension 4: 7.40mm; Reference dimension 5: 3.00mm; Reference dimension 6: 0.60mm; Reference dimension 7: 1.90mm; Reference dimension 8: 1.20mm; Reference dimension 9: 1.40mm; Reference dimension 10: 0.70mm; Reference dimension 11: 0.65mm; Reference dimension 12: 0.40mm; Reference dimension 13: 0.48mm; Reference dimension 14: 0.51mm; Reference dimension 15: 3.80mm; Reference dimension 16: 2.55±0.10mm; Reference dimension 17: 1.30mm; Reference dimension 18: 4.75±0.05mm; Reference dimension 19: 3.45±0.05mm; Reference dimension 20: 3.80±0.05mm; Intersection dimension 1: 1.10±0.05mm; Intersection dimension 2: 5.40mm; Intersection dimension 3: 1.85±0.05mm |
| Approved by | Ken |
| Описание | Micro USB B Receptacle SMD Type |
| Цвет корпуса | Чёрный |
| Номер изделия | 207A-BBA0-R |
| Материал корпуса | Нержавеющая сталь |
| Покрытие контакта | 30u" Gold Plating, 40u" Min. Nickel Over Plated |
| Shell thickness | 0.25mm |
| Материал контакта | Медный сплав |
| Материал корпуса | High Temperature Thermal Plastic |
| Pcb layout scale | 4:1 |
| Contact thickness | 0.20mm |
| Solder area plating | Au 3u Min. |
| Contact area plating | Au 30u Min. |
| Mechanical tolerance | Angles: ±5°; Linear 0: ±0.3mm; Linear 0 0: ±0.25mm; Linear 0 00: ±0.20mm |
| Раб. температура | High Temperature |
| Кол-во контактов | 4 |
