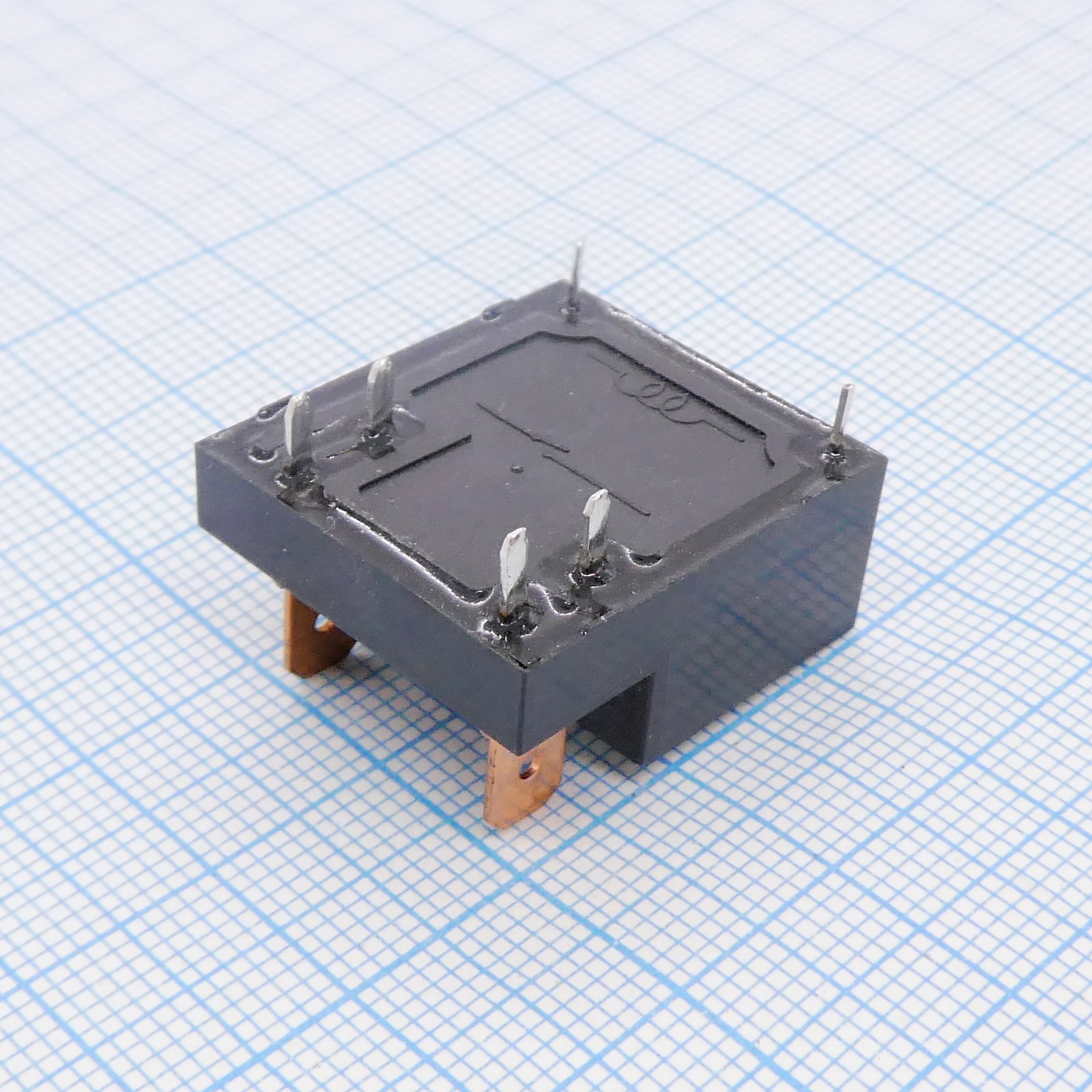

Реле, пайка в плату+ контакты 4.8 мм. Упр.: 24VDC, Потр. мощн.: 0.4W. Комм.:NO/NC 12А/8A 240VAC, конт.: 1 открытый, размер (LxWxH) мм: 25.1 х 22.2 х 11.0
У поставщика
ПроизводительSongChuan
У поставщиков
200 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,87 |
| от 9 | 41,79 |
| от 20 | 40,24 |
| от 40 | 38,42 |
| от 80 | 36,49 |
Описание
Реле SongChuan 201WP-1AC-F-C на 24 В постоянного тока с потребляемой мощностью 0,4 Вт. Коммутирует нагрузку до 12 А при 240 В переменного тока, имеет один переключающий контакт (SPDT). Выполнено в компактном корпусе для пайки в плату с дополнительными контактами 4,8 мм. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Мощность, Вт | 0.4W |
| Вес | 8g |
| Ток, А | 12A |
| Корпус | Flat pack miniature PCB relay |
| Герметизация | Flux tight |
| Напряжение, В | 24VDC |
| Тип монтажа | THT |
| Частота | 50/60Hz |
| Размеры | 25.1 x 22.2 x 11.0 mm |
| Rated load | NO/NC: 12A/8A 240VAC |
| Сопротивление | 1440Ω ±10% |
| Форма контакта | 1A (SPNO) |
| Время срабатывания | 10ms Max |
| Время отпускания | 10ms Max |
| Тип клемм | PCB terminals + quick terminals |
| Сопр. катушки | 1440Ω ±10% |
| Электрический ресурс | 100,000 operations |
| Мех. ресурс | 10,000,000 operations |
| Материал контакта | AgNi |
| Класс изоляции | Class F |
| Одобр. безоп. | UL/CUL, TUV |
| Темп. диапазон | -40°C to +70°C |
| Ном. ток катушки | 16.7mA |
| Coil rated voltage | 24VDC |
| Эл. прочность | Between open contact: AC 1000V, 50/60Hz 1 min; Between contact and coil: AC 2500V, 50/60Hz 1 min |
| Pick up voltage max | 75% of rated voltage |
| Drop out voltage min | 5% of rated voltage |
| Примечание | 24VDC 12A SPDT |
| Конфигурация контактов | SPNO |
| Сопр. изоляции | 1000MΩ Min (DC 500V) |
| Макс. коммутируемый ток | 12A |
| Макс. коммутируемое напряжение | 277VAC |
| Max continuous voltage | 150% of rated voltage at 70°C |
| Макс. коммутационная способность | 2880VA |
| Safety approval rating | NO: 16A 277VAC, NC: 10A 277VAC (UL/CUL); NO: 16A 250VAC, NC: 10A 250VAC (TUV) |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Удар при работе | 20G |
| Vibration resistance damage | 10-55Hz, amplitude 2mm |
| Vibration resistance operating | 10-55Hz, amplitude 1.6mm |
