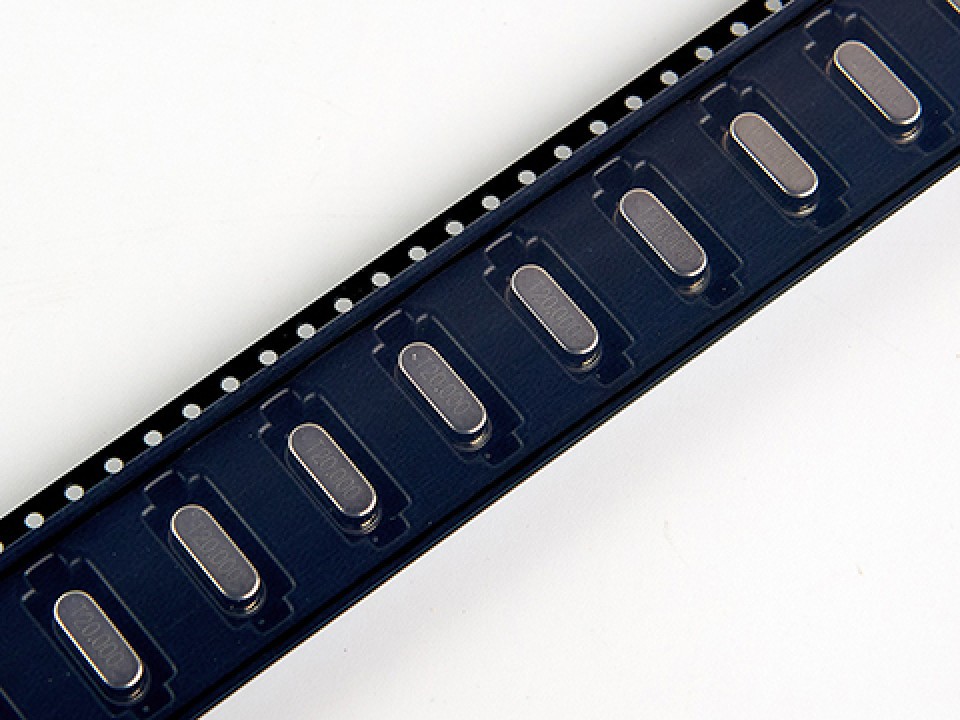

20,00000 МГц HC-49SMD 30ppm 16пф кварцевый резонатop, FRONTER FTX20.000M16SM-30/30DFF (арт. 284758)
У поставщика
ПроизводительFRONTER
КатегорияРезонаторы SMD
У поставщиков
44 955 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:44 955 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,09 |
Описание
Кварцевый резонатор FRONTER FTX20.000M16SM-30/30DFF с частотой 20 МГц предназначен для точной стабилизации тактовой частоты в электронных устройствах. Компонент выполнен в миниатюрном SMD-корпусе HC-49SMD, что удобно для автоматизированного монтажа на плату. Модель имеет нагрузочную ёмкость 16 пФ и стабильность частоты 30 ppm, обеспечивая надёжную работу в генераторах, микроконтроллерах и измерительной технике.
Технические характеристики
| Старение | ±5 ppm max first year at 25°C |
| Тип | кварцевый резонатор |
| Маркировка | Logo T, nominal frequency |
| Корпус | HC-49/SMD |
| Тип монтажа | SMD |
| Испытание на падение | 75 cm onto 3 cm hardwood, 6 times, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Частота | 20.000 MHz |
| Размеры | see datasheet page 4 |
| Ширина ленты | 24 ±0.2 mm |
| Уровень драйвера | 100 µW typical |
| Holder type | HC-49/SMD |
| Артикул | FTX20.000M16SM-30/30DFF |
| Вес ед. | не указано |
| Материал вывода | C7701 |
| Допуск | 30 ppm |
| Корпус | HC-49SMD |
| Монтаж | SMD |
| Испытание на влажность | 40°C ±3°C, 93% RH ±2% for 96h, recovery 2h, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Материал основания | SPCC-SD |
| Material lead | Kovar |
| Диаметр катушки | 330 ±2.0 mm |
| Паяемость | 230°C ±5°C for 5±0.5 sec, tin coverage ≥90%, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Термоудар | -40°C to +85°C, 30 min each, 10 cycles, 1°C/min ramp, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Leak test spec | 1×10^-8 Pa·m³/s max or IR≥500 MΩ |
| Material blank | SiO2 |
| Материал крышки | Au |
| Material glass | GLASS |
| Вибрационные испытания | 10-55 Hz, 1.5 mm amplitude, 1.5 min cycle, X/Y/Z 2h each, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Ёмкость | 16 пФ |
| Частота | 20 МГц |
| Емкость нагрузки | 16 pF |
| Mechanical tests | Влажность: 40°C ±3°C, 93% RH ±2% for 96 h, recovery 2 h, Δf ≤ ±5 ppm, ΔR ≤ ±15%; Испытание на падение: 75 cm onto 3 cm wood, 6 times, Δf ≤ ±5 ppm, ΔR ≤ ±15%; Leak test: 1×10^-8 Pa·m³/s max or IR≥500 MΩ under pressure; Паяемость: 230°C ±5°C for 5±0.5 s, tin coverage ≥90%, Δf ≤ ±5 ppm, ΔR ≤ ±15%; Термоудар: -40°C to +85°C, 30 min each, 10 cycles, 1°C/min ramp, Δf ≤ ±5 ppm, ΔR ≤ ±15%; Вибрационные испытания: 10-55 Hz, 1.5 mm amplitude, 1.5 min cycle, 2 hours per axis XYZ, Δf ≤ ±5 ppm, ΔR ≤ ±15%; Low temperature enduring: -40°C ±3°C for 96 h, recovery 2 h, Δf ≤ ±5 ppm, ΔR ≤ ±15%; High temperature enduring: +85°C ±3°C for 96 h, recovery 2 h, Δf ≤ ±5 ppm, ΔR ≤ ±15%; Термостойкость пайки: Reflow profile: preheat 160-180°C 120 s, primary 220°C 60 s, peak 260°C 10 s max, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Шунтирующая емкость | 7.0 pF max |
| Internal structure | Pin: C7701; Base: SPCC-SD; Lead: Kovar; Blank: SiO2; Cover: Au; Glass: glass; Electrode: Ag; Изоляция: PPA; Silver paste: 3301F |
| Material electrode | Ag |
| Стабильность частоты | ±30 ppm over -40°C to +85°C |
| Допуск частоты | ±30 ppm at 25°C |
| Материал изоляции | PPA |
| Mode of oscillation | AT Fundamental |
| Carrier tape and reel | 1000 pieces per reel, reel diameter 330±2 mm, tape width 24±0.2 mm |
| Сопр. изоляции | 500 MΩ min at 100 V DC |
| Material silver paste | 3301F |
| Low temperature enduring | -40°C ±3°C for 96h, recovery 2h, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| High temperature enduring | +85°C ±3°C for 96h, recovery 2h, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Термостойкость пайки | Reflow: preheat 160-180°C 120s, primary 220°C 60s, peak 260°C 10s max, Δf ≤ ±5 ppm, ΔR ≤ ±15% |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -40°C to +85°C |
| ЭПС | 40 Ω max |
