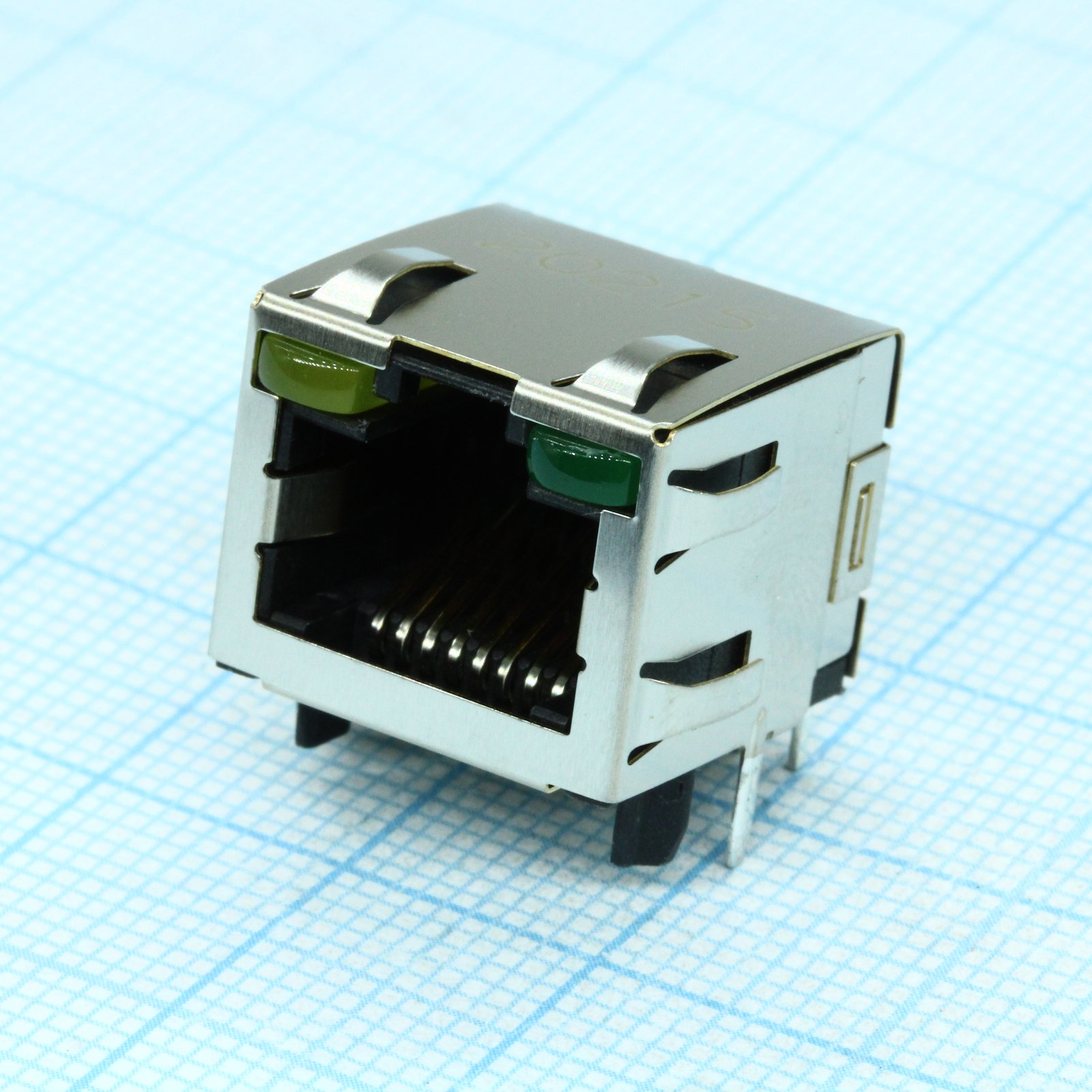

Гнездо 2-406549-1
У поставщика
У поставщиков
4 744 шт.
Норм. уп.: 63
Цены поставщиков
Склад 13
В наличии:3 556 шт
Срок поставки: до недели
Норм. уп.: 63
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,24 |
| от 9 | 162,82 |
| от 18 | 159,69 |
| от 35 | 155,38 |
| от 63 | 149,60 |
Склад 39
В наличии:1 188 шт.
Срок поставки: до недели
Норм. уп.: 63
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 245,30 |
| от 18 | 233,17 |
| от 30 | 226,54 |
| от 51 | 221,21 |
| от 84 | 216,51 |
Описание
Гнездо RJ от TE Connectivity — это стандартный разъем для сетевых и телекоммуникационных соединений. Модель рассчитана на надежный контакт и долгий срок службы в условиях частых подключений. Подходит для использования в компьютерных сетях, патч-панелях и оборудовании связи.
Технические характеристики
| Тип | RJ |
| Примечание | This modular jack with integrated LED is not IR reflow soldering process compatible |
| Шкала | 4:1 |
| Вес | 0.000000 |
| Ревизия | AD |
| Экранированный | Да |
| Упаковка | лоток |
| Позиции | 2 |
| Описание | Inverted Modular Jack Assembly, 1x1, Shielded, Panel Ground, LED |
| Led plating | 8.89um [.000350in] Tin/Copper over 2.03um [.000080in] Silver over 1.02um [.000040in] Nickel underplate over 1.02um [.000040in] Copper underplate |
| Монтаж на панель | Да |
| Артикул | 2-406549-1 |
| Led material | Diffused Epoxy Lens, 0.51 x 0.51mm [.020 x .020in] Carbon Steel Wireframe Leads |
| Panel ground | Да |
| Product spec | 108-1163-4 |
| Тип продукта | Modular Jack |
| Тип монтажа | THT |
| Дата редакции | 08NOV2017 |
| Dimension 0 51 | 0.51mm [.020in] |
| Dimension 0 89 | 0.89±0.08mm [.035±.003in] 8 PLC |
| Dimension 1 02 | 1.02mm [.040in] |
| Dimension 1 57 | 1.57±0.08mm [.062±.003in] 2 PLC |
| Dimension 1 78 | 1.78mm [.070in] |
| Dimension 2 03 | 2.03mm [.080in] |
| Dimension 2 29 | 2.29mm [.090in] |
| Dimension 2 54 | 2.54±0.25mm [.100±.010in] |
| Dimension 2 79 | 2.79mm [.110in] |
| Dimension 3 18 | 3.18mm [.125in] |
| Dimension 3 25 | 3.25mm +0.05/-0.08 [.128+.002/-.003in] |
| Dimension 3 43 | 3.43mm [.135in] |
| Dimension 3 44 | 3.44±0.25mm [.135±.010in] |
| Dimension 4 13 | 4.13mm [.163in] |
| Dimension 5 28 | 5.28±0.25mm [.208±.010in] |
| Dimension 9 14 | 9.14mm [.360in] |
| Dimension 9 15 | 9.15mm [.360in] |
| Номер чертежа | C-406549 |
| Led position 1 | Зелёный |
| Led position 2 | Жёлтый |
| Shield plating | 1.27um [.000050in] minimum Satin Nickel with 2.03um [.000080in] minimum Tin post dipped on PCB ground tabs |
| Dimension 12 70 | 12.70mm [.500in] |
| Dimension 13 35 | 13.35±0.25mm [.525±.010in] |
| Dimension 13 72 | 13.72mm [.540in] |
| Dimension 13 97 | 13.97mm [.550in] +0.25/-0.13 [+.010/-.005] |
| Dimension 15 75 | 15.75±0.25mm [.620±.010in] |
| Dimension 16 26 | 16.26±0.25mm [.640±.010in] |
| Dimension 21 71 | 21.71mm [.855in] |
| Dimension 22 10 | 22.10mm [.870in] |
| Материал экрана | 0.196mm [.0077in] thick Copper Zinc Alloy |
| Application spec | 114-2154 |
| Dimension 611 12 | 611.12mm [24.06in] |
| Материал корпуса | High Temperature Thermoplastic, Black, UL94V-0 |
| Покрытие выводов | Tin-Lead |
| Материал клеммы | 0.36mm [.014in] thick Phosphor Bronze |
| Количество в упаковке | 30 pieces per tube |
| Led indicator color | Жёлтый |
| Jack cavity standard | FCC Rules and Regulations Part 68, Subpart F |
| Panel opening clearance | 1.78mm [.070in] suggested clearance between top of connector and top panel opening |
| Dimension led position 1 | 6.64±0.25mm [.262±.010in] |
| Dimension led position 2 | 17.27±0.25mm [.680±.010in] |
| Reflow solder compatible | Нет |
| Terminal plating overall | 1.27um [.000050in] minimum Nickel |
| Terminal plating solder area | 3.81um [.000150in] minimum thick Tin-Lead |
| Terminal plating localized area | 1.27um [.000050in] minimum Gold |
| Тип разъема | RJ |
