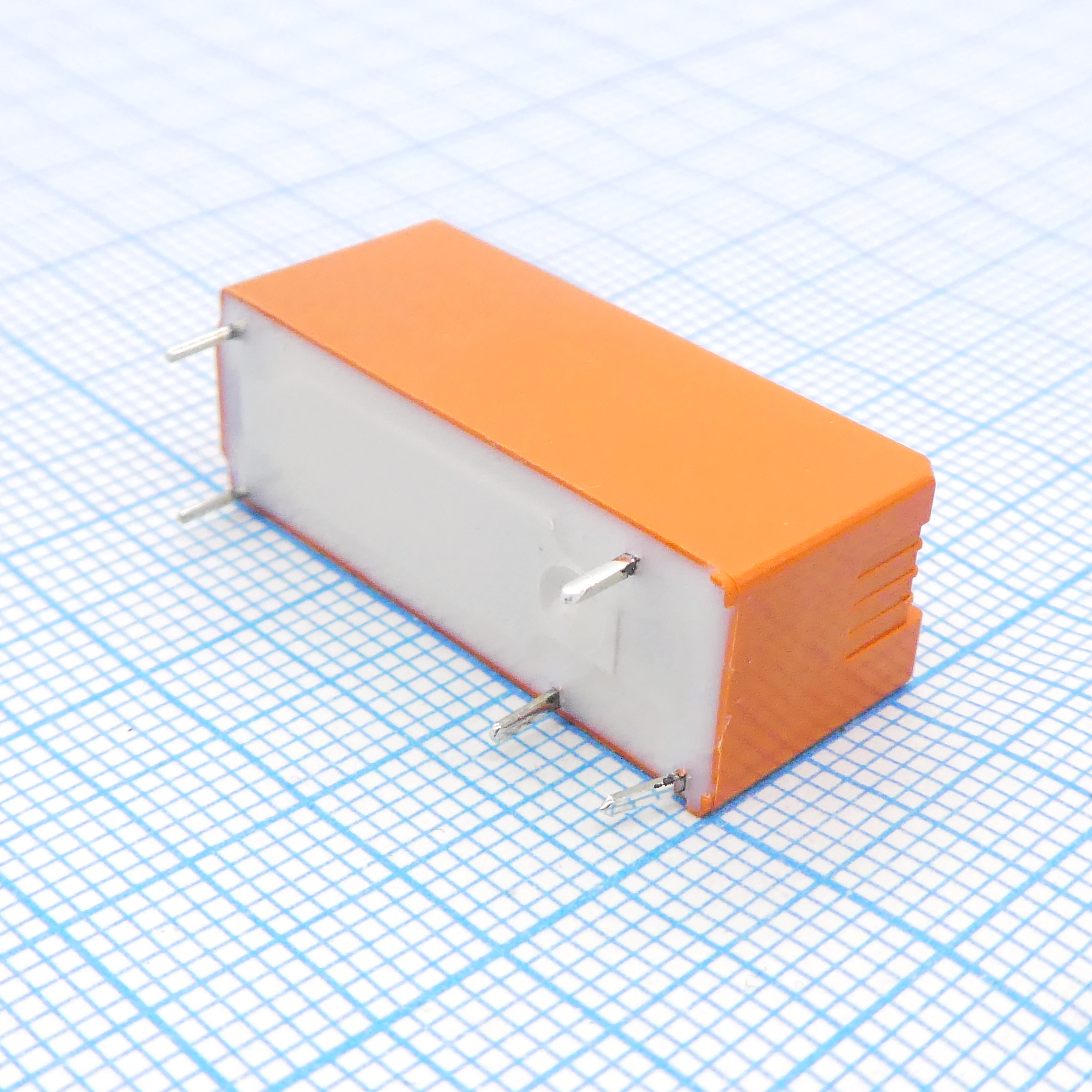

Реле 2-1393225-1
У поставщика
У поставщиков
7 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 384,35 |
| от 20 | 366,48 |
| от 60 | 354,52 |
| от 100 | 344,00 |
| от 180 | 336,89 |
Описание
Реле электромагнитное от TE Connectivity. Коммутирует цепи с напряжением до 250 В и током до 16 А, выпускается в компактном корпусе. Подходит для систем промышленной автоматики и управления бытовыми приборами.
Технические характеристики
| Тип | Реле электромагнитное |
| Серия | RYII |
| Вес | 8g |
| Цоколевка | 3.2mm |
| Тип монтажа | Выводной |
| Мощность катушки | 245mW |
| Описание | Miniature Power PCB Relay RYII, 1 form C (CO) contact, wash tight, pinning 3.2mm, AgNi 0.15 contact material, 24VDC coil |
| Артикул | 2-1393225-1 |
| Напряжение катушки | 24VDC |
| Ном. ток | 8A |
| Ном. напряжение | 250VAC |
| Тип клеммы | PCB-THT |
| Сопр. катушки | 2350ohm |
| Component height | 12.3mm |
| Материал контакта | AgNi 0.15 |
| Макс. время срабатывания | 9ms |
| Packaging reflow | reel/280 pcs., box/1120 pcs. (4 reels) |
| Макс. время отпускания | 5ms |
| Bounce time form a | 6ms |
| Bounce time form b | 10ms |
| Packaging standard | tube/20 pcs., box/500 pcs. |
| Soldering heat thr | 250°C, no infrared heating allowed |
| Температура окружающей среды | -40 to +70°C |
| Расположение контактов | 1 form C (CO) |
| Coil operate voltage | 16.8VDC |
| Coil release voltage | 2.4VDC |
| Механическая износостойкость | 30x10^6 operations |
| Breaking capacity max | 2000VA |
| Contact ratings ul508 | 10A, 250VAC, general purpose, 70°C, 30x10^3 cycles |
| Макс. коммутируемое напряжение | 400VAC |
| Contact ratings en60730 | 6(4)A, 250VAC, 85°C, 100x10^3 cycles |
| Soldering heat tht rtii | 270°C/10s |
| Contact ratings iec61810 | 8A, 250VAC, 70°C, 50x10^3 cycles |
| Защита окр. среды | RTIII - wash tight |
| Soldering heat tht rtiii | 260°C/5s |
| Группа материала изоляции | IIIa |
| Tracking index relay base | PTI250 |
| Vibration resistance form a | 20g |
| Vibration resistance form b | 5g |
| Ударопрочность разрушающая | 100g |
| Ambient temperature 85c at 6a | +85°C at 6A |
| Tracking index reflow version | PTI175 |
| Clearance creepage contact coil | 8mm |
| Dielectric strength contact coil | 5000Vrms |
| Frequency of operation with load | 6/min |
| Эл. прочность разомкнутых контактов | 1000Vrms |
| Shock resistance functional form a | 20g |
| Shock resistance functional form b | 5g |
| Frequency of operation without load | 1200/min |
