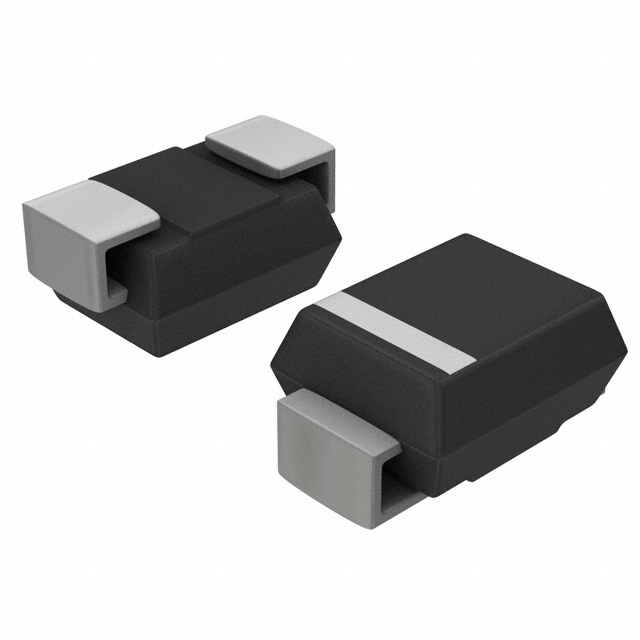

Стабилитрон 3Вт 47В 1SMB5941BT3G
У поставщика
ПроизводительON Semiconductor
У поставщиков
1 913 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 913 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,33 |
| от 61 | 15,24 |
| от 122 | 14,15 |
| от 244 | 13,28 |
| от 487 | 12,85 |
Описание
Стабилитрон от ON Semiconductor на напряжение 47 В и мощность 3 Вт. Выполнен в компактном корпусе DO-214AA (SMB) и работает в широком диапазоне температур от -65°C до 150°C. Подходит для защиты цепей и стабилизации напряжения в промышленной автоматике и блоках питания.
Технические характеристики
| Выводы | Modified L-Bend |
| Покрытие | All external surfaces are corrosion resistant and leads are readily solderable |
| Маркировка | 941B |
| Корпус | SMB (Case 403A) |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| ESD рейтинг | Class 3 (>16kV) per Human Body Model |
| Описание | Zener Voltage Regulator 3W 47V |
| Артикул | 1SMB5941BT3G |
| Производитель | onsemi |
| Корпус | DO-214AA |
| Материал корпуса | Void-free, transfer-molded plastic |
| Dc power rating | 3W |
| Test current izk | 0.25mA |
| Тестовый ток Izt | 8mA |
| Макс. U стабилитрона | 49.35V |
| Мин. U стабилитрона | 44.65V |
| Zener voltage nom | 47V |
| AEC-Q101 | SZ prefix devices only |
| Forward current if | 200mA |
| Прямое напряжение | 1.5V |
| Reverse voltage vr | 35.8V |
| Класс горючести | UL 94 V-0 |
| Примечание | 3Вт 47В |
| Derate power above ta25 | 4.4mW/°C |
| Derate power above tl75 | 40mW/°C |
| Zener voltage tolerance | ±5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Max dc zener current izm | 31mA |
| Power dissipation at ta25 | 550mW |
| Power dissipation at tl75 | 3W |
| Диап. темп. хр. | -65 to 150°C |
| Max zener impedance at izk | 1000Ω |
| Max zener impedance at izt | 67Ω |
| Обратный ток утечки Ir | 1µA |
| Zener voltage range series | 3.3V to 200V |
| Диап. раб. темп. | -65 to 150°C |
| Описание (англ.) | DIODE ZENER 47V 3W SMB |
| Max lead soldering temperature | 260°C for 10 seconds |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 226°C/W |
