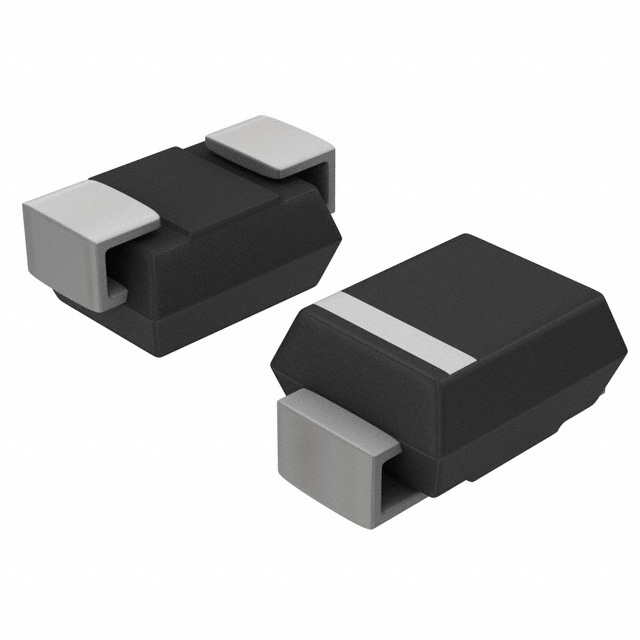

Супрессор 1SMB5940BT3G
У поставщика
У поставщиков
2 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 500 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,22 |
| от 95 | 18,19 |
| от 189 | 16,51 |
| от 378 | 15,24 |
| от 756 | 14,29 |
Описание
Супрессор 1SMB5940BT3G от ON Semiconductor защищает электронные схемы от перенапряжений. Компонент выполнен в корпусе SMB и рассчитан на работу с импульсными помехами высокой энергии. Применяется в блоках питания, промышленной автоматике и бытовой электронике для защиты цепей питания.
Технические характеристики
| Тип | супрессоры |
| Серия | 1SMB59xxBT3G Series, SZ1SMB59xxT3G Series |
| Корпус | SMB (CASE 403A) |
| Без свинца | Да |
| Полярность | Cathode indicated by polarity band |
| Упаковка | Tape & Reel |
| ESD рейтинг | Class 3 (>16 kV) Human Body Model |
| Leads type | Modified L-Bend |
| Описание | 3 Watt Plastic Surface Mount Zener Voltage Regulator |
| Покрытие выводов | Corrosion resistant, readily solderable |
| Артикул | 1SMB5940BT3G |
| PPAP | Да |
| Материал корпуса | Void-free, transfer-molded plastic |
| Тип монтажа | SMD |
| Тип компонента | Zener Voltage Regulator Diode |
| Device marking | 940B |
| Тестовый ток Izt | 8.7mA |
| Описание | Zener Diodes 43V 3W |
| Кол-во на катушке | 2500 |
| Макс. U стабилитрона | 45.15V |
| Мин. U стабилитрона | 40.85V |
| Zener voltage nom | 43V |
| AEC-Q101 | Да |
| Flamability rating | UL 94 V-0 |
| Forward current if | 200mA |
| Forward voltage vf max | 1.5V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Zener impedance zzk max | 950Ω |
| Zener impedance zzt max | 53Ω |
| Zener voltage tolerance | ±5% |
| Maximum dc zener current izm | 34mA |
| Lead temperature max soldering | 260°C for 10 seconds |
| Reverse leakage current ir max | 1µA |
| Zener voltage measurement temp | 25°C |
| Reverse leakage test voltage vr | 32.7V |
| Zener impedance zzk test current | 0.25mA |
| Zener impedance zzt test current | 8.7mA |
| Макс. темп. перехода | +150°C |
| Мин. темп. перехода | -65°C |
| Power dissipation derate above 25c | 4.4mW/°C |
| Power dissipation derate above 75c | 40mW/°C |
| Power dissipation steady state ta25 | 550mW |
| Power dissipation steady state tl75 | 3.0W |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Термосопротивление переход-среда | 226°C/W |
| Мощность, Вт | 3 |
| Напряжение, В | 43 |
