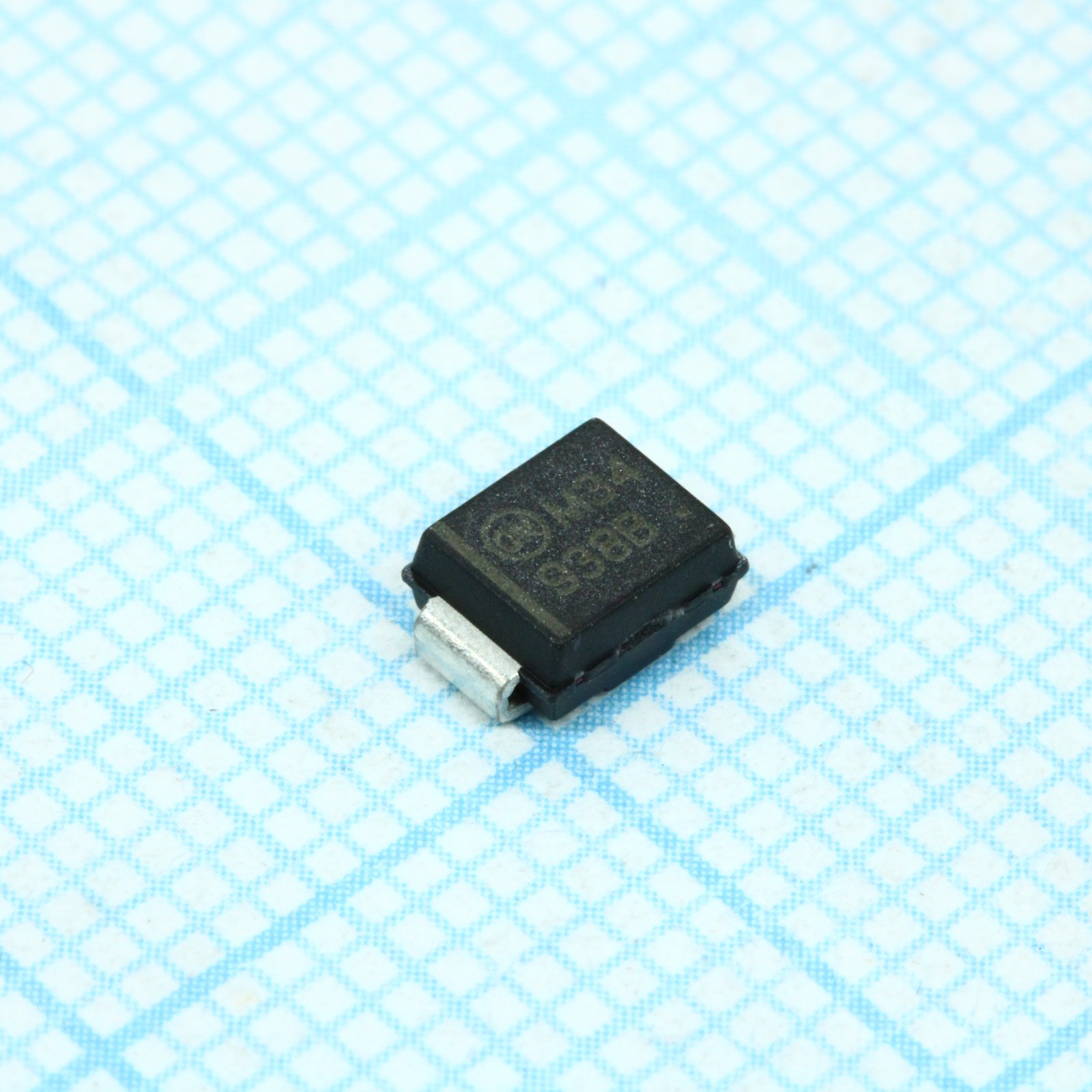

Стабилитрон 3Вт 36В 1SMB5938BT3G
У поставщика
ПроизводительON Semiconductor
У поставщиков
1 361 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 361 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,27 |
| от 47 | 13,55 |
| от 93 | 12,63 |
| от 185 | 11,53 |
| от 370 | 10,56 |
Описание
Стабилитрон от ON Semiconductor на напряжение стабилизации 36 В. Мощность рассеивания — 3 Вт, корпус SMB подходит для поверхностного монтажа. Работает в широком диапазоне температур от -65 до 150 °C. Применяется в цепях защиты и стабилизации напряжения в промышленной и бытовой электронике.
Технические характеристики
| Тип | Zener voltage regulator diode |
| Маркировка | 938B |
| Корпус | SMB |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| Компонент | 1SMB5938BT3G |
| Упаковка | Tape & Reel, 2500 |
| Тип корпуса | Void-free, transfer-molded plastic |
| ESD рейтинг | Class 3 (>16kV) per Human Body Model |
| Тип вывода | Modified L-Bend |
| Прямой ток | 200mA |
| Прямое напряжение | 1.5V |
| Снижение выше 25°C | 4.4mW/°C |
| Derate above 75c | 40mW/°C |
| Test current izk | 0.25mA |
| Тестовый ток Izt | 10.4mA |
| Макс. U стабилитрона | 37.8V |
| Мин. U стабилитрона | 34.2V |
| Reverse voltage vr | 27.4V |
| Класс горючести | UL 94 V-0 |
| Напряжение стабилизации номин. | 36V |
| Имп. стаб. при Izk | 850Ω |
| Имп. стаб. при Izt | 38Ω |
| Обратный ток утечки | 1µA |
| Zener voltage tolerance | ±5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Maximum dc zener current | 41mA |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -65°C to +150°C |
| Описание (англ.) | DIODE ZENER 36V 3W SMB |
| Maximum lead soldering temperature | 260°C for 10 seconds |
| Maximum power dissipation at ta 25c | 550mW |
| Maximum power dissipation at tl 75c | 3W |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 226°C/W |
