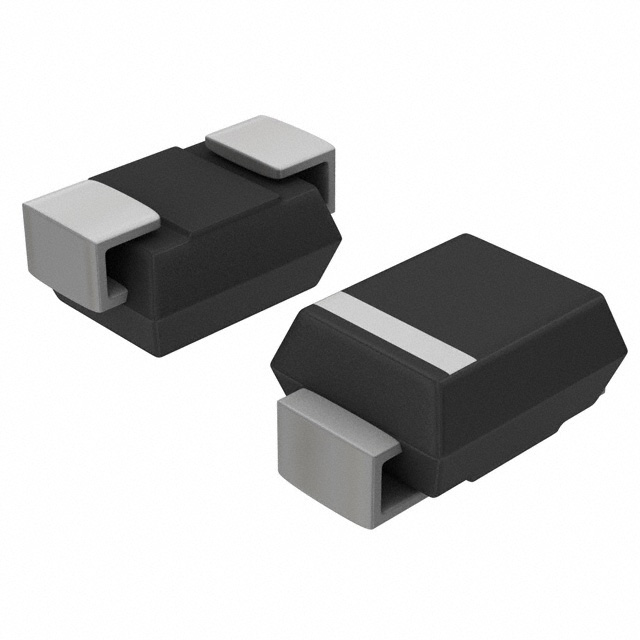

Стабилитрон SMD 1SMB5937BT3G
У поставщика
У поставщиков
2 031 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 031 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,24 |
| от 63 | 15,13 |
| от 126 | 14,04 |
| от 251 | 13,17 |
| от 501 | 12,73 |
Описание
Стабилитрон SMD от ON Semiconductor. Компонент рассчитан на мощность 1,5 Вт и выпускается в корпусе SMB. Подходит для защиты цепей и стабилизации напряжения в блоках питания и промышленной автоматике.
Технические характеристики
| Тип | стабилитрон |
| Тип | Zener diode |
| Маркировка | 937B |
| Монтаж | SMD |
| Корпус | SMB (Case 403A) |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| Кол-во выводов | 2 |
| ESD рейтинг | Class 3 (>16 kV) per Human Body Model |
| Описание | 3 W Plastic Surface Mount Zener Voltage Regulator Diode |
| Покрытие выводов | Pb-Free, corrosion resistant, solderable |
| Артикул | 1SMB5937BT3G |
| Материал корпуса | Void-free, transfer-molded plastic |
| Конфигурация | Single diode |
| Обратное напряжение | 25.1V |
| Zener tolerance | ±5% |
| Макс. U стабилитрона | 34.65V |
| Мин. U стабилитрона | 31.35V |
| AEC-Q101 | No; SZ-prefix version qualifies |
| Derating above 25c | 4.4mW/°C |
| Derating above 75c | 40mW/°C |
| Ток теста стабилитрона | 11.4mA |
| Класс горючести | UL 94 V-0 |
| Макс. прямое напряжение | 1.5V |
| Series power rating | 3W |
| Forward test current | 200mA |
| Sz variant available | SZ1SMB5937BT3G |
| Zener impedance at zk | 800Ω |
| Zener impedance at zt | 33Ω |
| Напряжение стабилизации номин. | 33V |
| Обратный ток утечки | 1μA |
| Zener knee test current | 0.25mA |
| Maximum dc zener current | 45mA |
| Диап. темп. хр. | -65°C to +150°C |
| Series zener voltage range | 3.3V to 200V |
| Power dissipation at ambient | 550mW |
| Zener impedance test conditions | IZ(ac)=0.1 IZ(dc), 60Hz |
| Maximum lead soldering temperature | 260°C for 10 seconds |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Диапазон темп. перехода | -65°C to +150°C |
| Power dissipation at lead temperature | 3W |
| Lead temperature for power dissipation | 75°C |
| Термосопротивление переход-среда | 226°C/W |
| Ambient temperature for power dissipation | 25°C |
