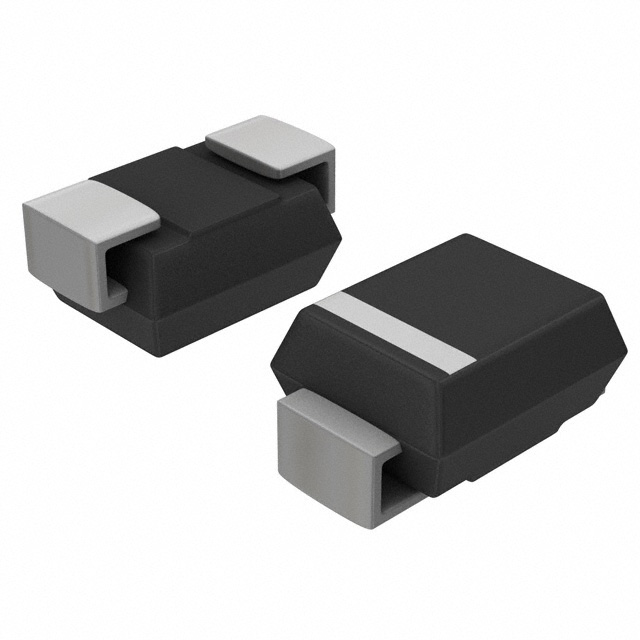

Стабилитрон 3.0Вт 24В 1SMB5934BT3G
У поставщика
ПроизводительON Semiconductor
У поставщиков
67 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:67 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,99 |
| от 99 | 18,86 |
| от 198 | 17,10 |
| от 396 | 15,76 |
| от 791 | 14,77 |
Описание
Стабилитрон (диод Зенера) от ON Semiconductor на напряжение стабилизации 24 В. Мощность рассеивания — 3 Вт, корпус SMB (DO-214AA). Работает в широком диапазоне температур от -65 до +150 °C. Применяется для защиты цепей и стабилизации напряжения в промышленной и бытовой электронике.
Технические характеристики
| Выводы | Modified L-Bend |
| Наименование изделия | 1SMB5934BT3G |
| Покрытие | Corrosion resistant, readily solderable |
| Серия | 1SMB59xxBT3G Series, SZ1SMB59xxT3G Series |
| Корпус | SMB (DO-214AA) |
| Без свинца | Да |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| Упаковка | Tape & Reel |
| ESD рейтинг | Class 3 (>16 kV) Human Body Model |
| Описание | 3 Watt Plastic Surface Mount Zener Voltage Regulators |
| PPAP | Да |
| Материал корпуса | Void-free, transfer-molded plastic |
| Device marking | 934B |
| Тестовый ток Izt | 15.6mA |
| Кол-во на катушке | 2500 |
| Макс. U стабилитрона | 25.2V |
| Мин. U стабилитрона | 22.8V |
| Zener voltage nom | 24V |
| AEC-Q101 | Да |
| Flamability rating | UL 94 V-0 |
| Forward current if | 200mA |
| Forward voltage vf max | 1.5V |
| Power dissipation ta25 | 550mW |
| Power dissipation tl75 | 3.0W |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Zener impedance zzk max | 700Ω |
| Zener impedance zzt max | 19Ω |
| Zener voltage tolerance | ±5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reverse leakage voltage vr | 18.2V |
| Max lead solder temperature | 260°C for 10 seconds |
| Maximum dc zener current izm | 62mA |
| Описание (англ.) | DIODE ZENER 24V 3W SMB |
| Reverse leakage current ir max | 1µA |
| Zener voltage measurement temp | 25°C |
| Zener impedance zzk test current | 0.25mA |
| Zener impedance zzt test current | 15.6mA |
| Макс. темп. перехода | +150°C |
| Мин. темп. перехода | -65°C |
| Power dissipation derate above 25c | 4.4mW/°C |
| Power dissipation derate above 75c | 40mW/°C |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 226°C/W |
