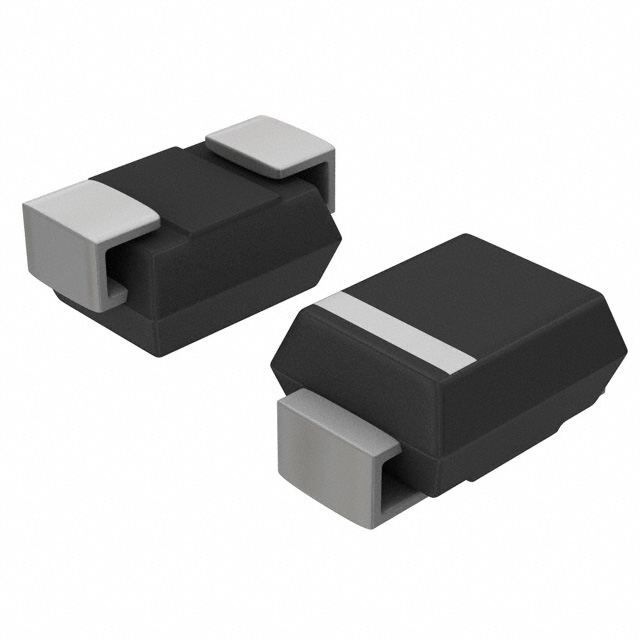

Стабилитрон SMD 1SMB5931BT3G
У поставщика
У поставщиков
1 325 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 325 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,62 |
| от 90 | 20,39 |
| от 180 | 18,54 |
| от 360 | 17,14 |
| от 720 | 16,09 |
Описание
Стабилитрон SMD 1SMB5931BT3G от ON Semiconductor — это компактный кремниевый стабилитрон для поверхностного монтажа. Компонент рассчитан на работу с напряжением стабилизации 18 В и рассеивает мощность до 3 Вт. Выпускается в стандартном корпусе SMB для автоматизированного монтажа. Применяется в цепях защиты от перенапряжения и стабилизации питания в промышленной и бытовой электронике.
Технические характеристики
| Тип | стабилитрон |
| Тип | Zener voltage regulator diode |
| Серия | 1SMB59xxBT3G |
| Маркировка | 931B |
| Монтаж | SMD |
| Корпус | SMB (CASE 403A) |
| Aec q101 | Yes (SZ-prefix) |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| Компонент | 1SMB5931BT3G |
| ESD рейтинг | Class 3 (>16kV) HBM |
| Прямой ток | 200mA |
| Прямое напряжение | 1.5V |
| Ток утечки | 1µA |
| Снижение выше 25°C | 4.4mW/°C |
| Derate above 75c | 40mW/°C |
| Test current izk | 0.25mA |
| Тестовый ток Izt | 20.8mA |
| Макс. U стабилитрона | 18.9V |
| Мин. U стабилитрона | 17.1V |
| Leakage voltage vr | 13.7V |
| Класс горючести | UL 94 V-0 |
| Max power at ta 25c | 550mW |
| Max power at tl 75c | 3W |
| Напряжение стабилизации номин. | 18V |
| Zener voltage tolerance | ±5% |
| Max dc zener current izm | 83mA |
| Температура пайки выводов | 260°C for 10 seconds |
| Max zener impedance at izk | 650Ω |
| Max zener impedance at izt | 12Ω |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Термосопротивление переход-среда | 226°C/W |
| Диапазон раб. и темп. хранения | -65°C to +150°C |
