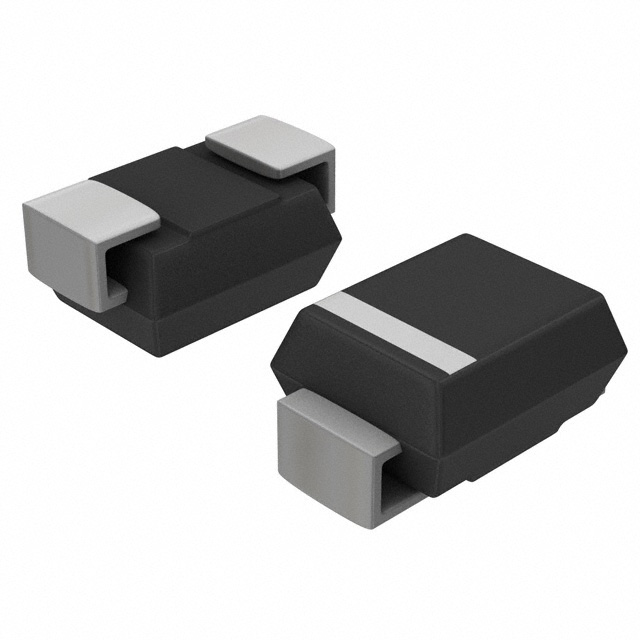

Стабилитрон SMD 1SMB5929BT3G
У поставщика
У поставщиков
351 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:351 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,95 |
| от 68 | 16,22 |
| от 135 | 15,28 |
| от 270 | 14,20 |
| от 539 | 13,25 |
Описание
Стабилитрон SMD 1SMB5929BT3G от ON Semiconductor. Работает при напряжении стабилизации 15 В и рассеивает мощность до 3 Вт. Выполнен в компактном корпусе SMB для поверхностного монтажа. Применяется в цепях защиты и стабилизации напряжения в промышленной и бытовой электронике.
Технические характеристики
| Тип | стабилитрон |
| Монтаж | SMD |
| Тип монтажа | SMD |
| Код корпуса | 403A |
| ESD рейтинг | Class 3 (>16kV) HBM |
| Артикул | 1SMB5929BT3G |
| Тип упаковки | SMB |
| Device marking | 929B |
| Прямой ток | 200mA |
| Прямое напряжение | 1.5V |
| Ток утечки | 1µA |
| Обратное напряжение | 11.4V |
| Снижение выше 25°C | 4.4mW/°C |
| Derate above 75c | 40mW/°C |
| Test current izk | 0.25mA |
| Тестовый ток Izt | 25mA |
| Макс. U стабилитрона | 15.75V |
| Мин. U стабилитрона | 14.25V |
| Класс горючести | UL 94 V-0 |
| Напряжение стабилизации номин. | 15V |
| Имп. стаб. при Izk | 600Ω |
| Имп. стаб. при Izt | 9Ω |
| Zener voltage tolerance | ±5% |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -65°C to +150°C |
| Power dissipation at ta 25c | 550mW |
| Power dissipation at tl 75c | 3W |
| Maximum dc zener current izm | 100mA |
| Lead temperature for soldering | 260°C for 10 seconds |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Термосопротивление переход-среда | 226°C/W |
