Документация

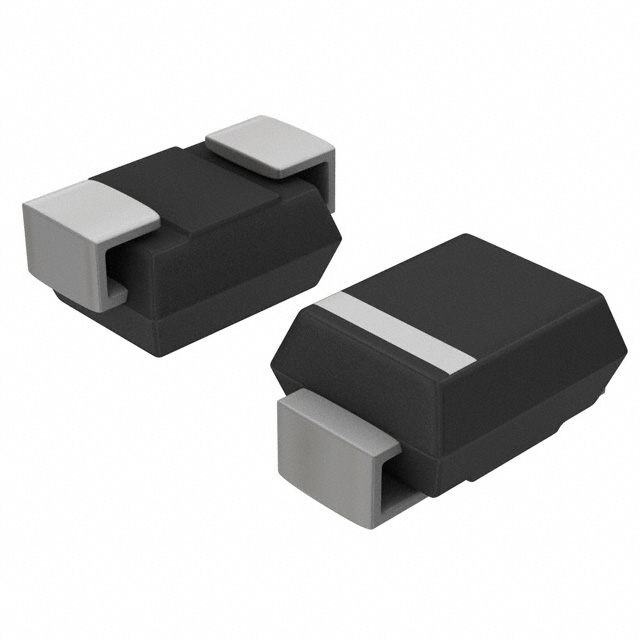

Стабилитрон SMD 1SMB5927BT3G
У поставщика
У поставщиков
1 390 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 390 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,03 |
| от 220 | 13,50 |
| от 440 | 12,28 |
| от 880 | 11,25 |
| от 1 759 | 10,56 |
Описание
Стабилитрон SMD от ON Semiconductor. Рабочее напряжение стабилизации 12 В, мощность рассеивания 3 Вт, корпус SMB. Применяется в цепях защиты от перенапряжения и стабилизации питания в промышленной и бытовой электронике.
Технические характеристики
| Тип | стабилитрон |
| Тип | Zener Diode |
| Монтаж | SMD |
| Корпус | SMB (Case 403A) |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by band |
| Допуск | ±5% |
| ESD рейтинг | Class 3 (>16kV) HBM |
| Покрытие выводов | Corrosion resistant, solderable |
| Артикул | 1SMB5927BT3G |
| Класс горючести | UL 94 V-0 |
| Derating lead | 40mW/°C above 75°C |
| Квалификация | AEC-Q101 (SZ version only) |
| Прямой ток | 200mA |
| Прямое напряжение | 1.5V |
| Обратное напряжение | 9.1V |
| Derating ambient | 4.4mW/°C above 25°C |
| Test current IZK | 0.25mA |
| Test current IZT | 31.2mA |
| Макс. U стабилитрона | 12.6V |
| Мин. U стабилитрона | 11.4V |
| Zener voltage nom | 12V |
| Дополнительные функции | Pb-free, void-free transfer-molded plastic |
| Zener impedance IZK | 550Ω |
| Zener impedance IZT | 6.5Ω |
| Power dissipation lead | 3W |
| Обратный ток утечки | 1µA |
| Maximum dc zener current | 125mA |
| Power dissipation ambient | 550mW |
| Диап. темп. хр. | -65 to +150°C |
| Диап. раб. темп. | -65 to +150°C |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Термосопротивление переход-среда | 226°C/W |
