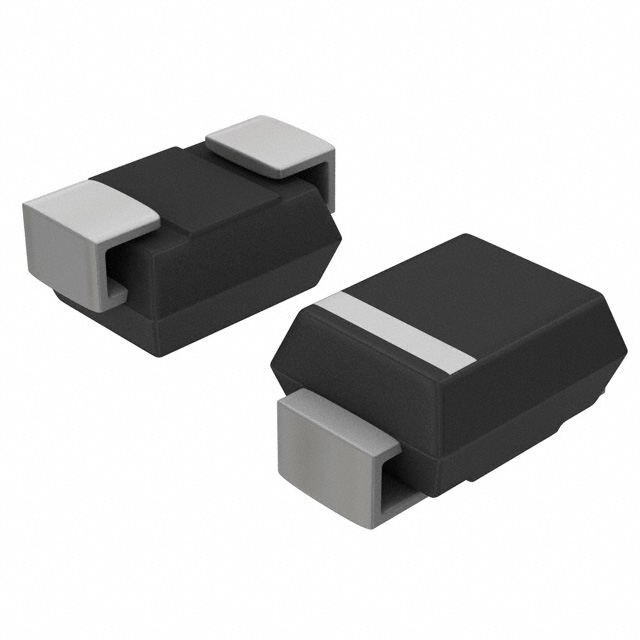

Стабилитрон SMD 1SMB5925BT3G
У поставщика
У поставщиков
2 274 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 274 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,95 |
| от 102 | 17,91 |
| от 204 | 16,22 |
| от 407 | 14,93 |
| от 814 | 13,98 |
Описание
Стабилитрон SMD 1SMB5925BT3G от ON Semiconductor — это прецизионный кремниевый стабилитрон для поверхностного монтажа. Компонент рассчитан на мощность 3 Вт и доступен в компактном корпусе SMB. Обеспечивает точную стабилизацию опорного напряжения в цепях питания. Применяется в промышленной автоматике, блоках питания и защитных схемах электроники.
Технические характеристики
| Тип | стабилитрон |
| Выводы | Modified L-Bend |
| Наименование изделия | 1SMB5925BT3G |
| Серия | 1SMB59xxBT3G Series, SZ1SMB59xxT3G Series |
| Маркировка | 925B |
| Корпус | SMB (DO-214AA) |
| Без свинца | Да |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| ESD рейтинг | Class 3 (>16kV) per Human Body Model |
| Описание | 3 Watt Plastic Surface Mount Zener Voltage Regulators |
| Покрытие выводов | Corrosion resistant, readily solderable |
| PPAP | Да |
| Материал корпуса | Void-free, transfer-molded plastic |
| Снижение выше 25°C | 4.4mW/°C |
| Derate above 75c | 40mW/°C |
| Test current izk | 0.25mA |
| Тестовый ток Izt | 37.5mA |
| Макс. U стабилитрона | 10.5V |
| Мин. U стабилитрона | 9.5V |
| Zener voltage nom | 10V |
| AEC-Q101 | Да |
| Flamability rating | UL 94 V-0 |
| Forward current if | 200mA |
| Прямое напряжение | 1.5V |
| Reverse voltage vr | 8V |
| Power dissipation ta25 | 550mW |
| Power dissipation tl75 | 3.0W |
| Max zener impedance zzk | 500Ω |
| Max zener impedance zzt | 4.5Ω |
| Zener voltage tolerance | ±5% |
| Max dc zener current izm | 150mA |
| Диап. темп. хр. | -65°C to +150°C |
| Обратный ток утечки Ir | 5µA |
| Диап. раб. темп. | -65°C to +150°C |
| Max lead temperature soldering | 260°C for 10 seconds |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Термосопротивление переход-среда | 226°C/W |
| Напряжение, В | 10 |
