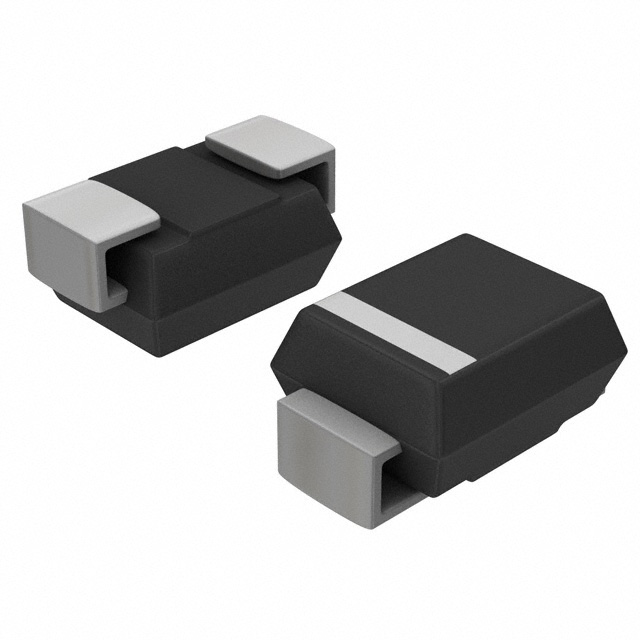

Стабилитрон 3Вт 6.2В 1SMB5920BT3G
У поставщика
ПроизводительON Semiconductor
У поставщиков
2 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 500 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,62 |
| от 99 | 17,63 |
| от 197 | 15,99 |
| от 394 | 14,73 |
| от 787 | 13,80 |
Описание
Стабилитрон (диод Зенера) от ON Semiconductor на напряжение стабилизации 6,2 В. Мощность рассеивания — 3 Вт, корпус — SMB (DO-214AA), подходит для поверхностного монтажа. Работает в широком диапазоне температур от -65 до 150 °C. Применяется в цепях защиты и стабилизации напряжения в промышленной и бытовой электронике.
Технические характеристики
| Тип | Zener Diode |
| Наименование изделия | 1SMB5920BT3G |
| Маркировка | 920B |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| ESD рейтинг | Class 3 (>16kV) Human Body Model |
| Покрытие выводов | Corrosion resistant, solderable |
| Прямое напряжение | 1.5V max at IF=200mA |
| Derate above 25C | 4.4mW/°C |
| Derate above 75C | 40mW/°C |
| Test current IZT | 60.5mA |
| Макс. U стабилитрона | 6.51V |
| Мин. U стабилитрона | 5.89V |
| AEC-Q101 | Yes (SZ prefix devices) |
| Класс горючести | UL 94 V-0 |
| Max dc zener current | 241mA |
| Напряжение стабилизации номин. | 6.2V |
| Обратный ток утечки | 5uA at VR=4V |
| Zener voltage tolerance | +/-5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to +150°C |
| Температура пайки выводов | 260°C for 10 seconds |
| Max zener impedance at IZK | 200ohm |
| Max zener impedance at IZT | 2ohm |
| Диап. раб. темп. | -65°C to +150°C |
| Описание (англ.) | DIODE ZENER 6.2V 3W SMB |
| Zener impedance test current IZK | 1mA |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 226°C/W |
| Max steady state power dissipation at TA 25C | 550mW |
| Max steady state power dissipation at TL 75C | 3.0W |
