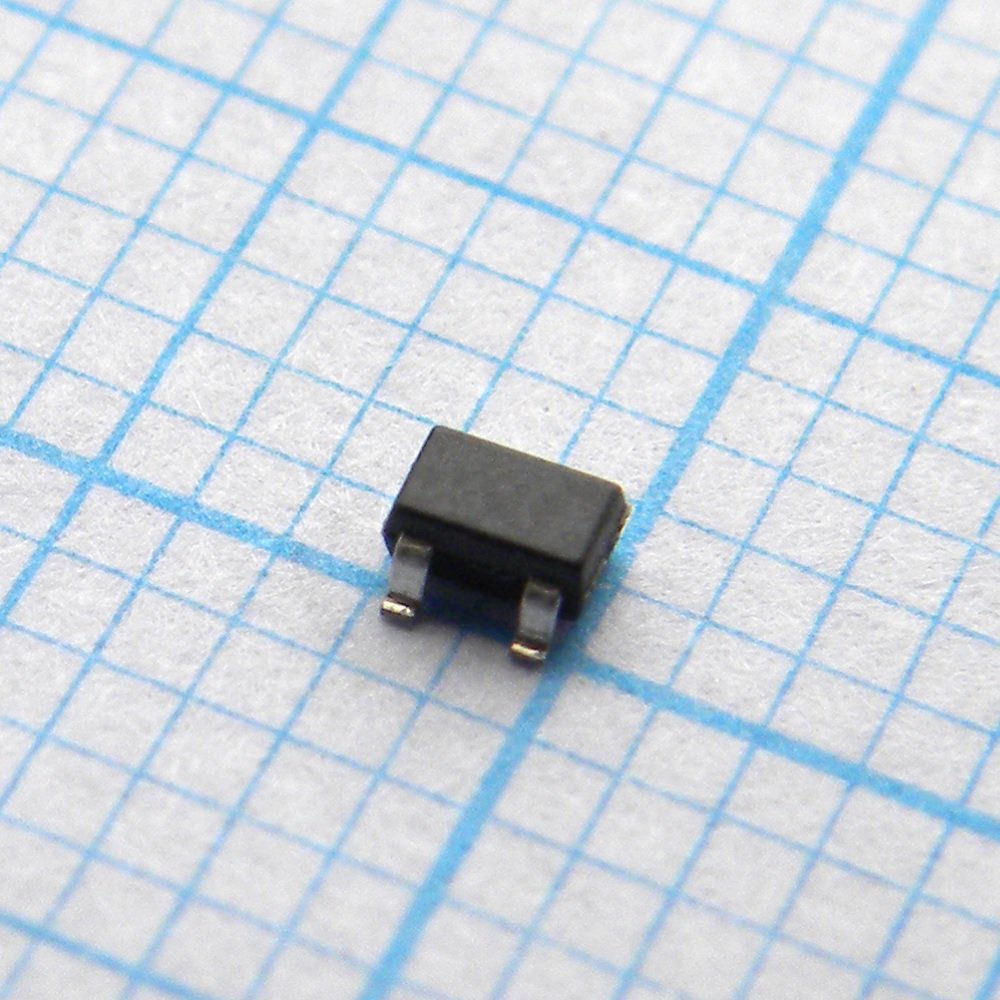

Диод Шоттки х2 30V 0.2A 0.8V общ. катод
У поставщика
ПроизводительNEXPERIA
У поставщиков
894 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:894 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 316 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,19 |
| от 159 | 1,91 |
| от 240 | 1,68 |
| от 480 | 1,54 |
| от 960 | 1,43 |
Описание
Диод Шоттки сдвоенный от Nexperia с общим катодом. Рабочее напряжение до 30 В, ток до 0,2 А, прямое падение напряжения 0,8 В. Выполнен в компактном корпусе SOT-323. Применяется в высокочастотных цепях и защите от обратной полярности в бытовой электронике.
Технические характеристики
| Тип | Dual Schottky barrier diode |
| Цоколевка | 1=A1 (anode diode 1), 2=A2 (anode diode 2), 3=K1,K2 (common cathode) |
| Корпус | SOT-323 |
| Тип монтажа | SMD |
| Артикул | 1PS70SB15 |
| Применение | ultra high-speed switching, line termination, voltage clamping |
| Код маркировки | 7%5 (% = manufacturing site code) |
| Конфигурация | dual common cathode |
| Код заказа | 1PS70SB15,115 |
| AEC-Q101 | Да |
| Размеры упаковки | 1.8-2.2 x 1.15-1.35 x 0.8-1.1mm (approx, SOT323/SC-70) |
| Общая рассеиваемая мощность | 200mW (Tamb < 25C) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150C |
| Диапазон темп. окр. | -55C to 150C |
| Limiting values per diode | Прямой ток: 200mA; Обратное напряжение: 30V; Повторяющийся пиковый прямой ток: 300mA (tp <= 1s, duty cycle <= 0.5); Неповторяющийся импульсный ток: 600mA (t < 10ms, Tj(init) = 25C) |
| Диап. темп. хр. | -65C to 150C |
| Описание (англ.) | DIODE ARRAY SCHOTTKY 30V SOT323 |
| Electrical characteristics per diode | Прямое напряжение при 1мА: 320mV max (Tamb = 25C); Обратный ток при 25В: 2uA max (pulsed tp = 300us, duty cycle = 0.02, Tamb = 25C); Diode capacitance at 1V: 10pF max (VR = 1V, f = 1MHz, Tamb = 25C); Прямое напр. при 10мА: 400mV max (Tamb = 25C); Прямое напряжение при 30 мА: 500mV max (Tamb = 25C); Прямое напряжение при 0.1мА: 240mV max (Tamb = 25C); Прямое напряжение при 100мА: 800mV max (Tamb = 25C) |
| Термосопротивление переход-среда | 625 K/W (max, FR4 PCB standard footprint) |
