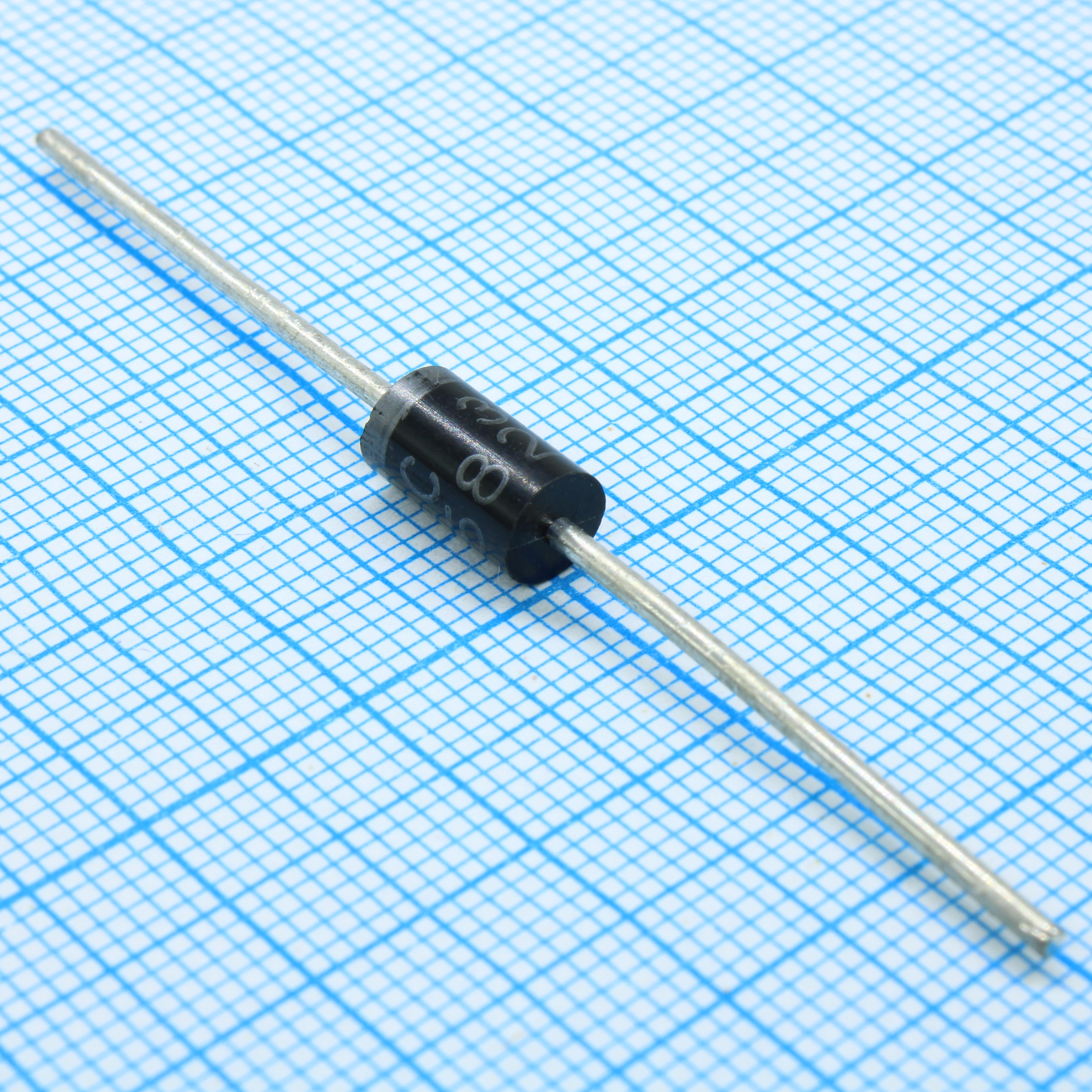

Диод Шоттки 30В 3А 1N5821-AP
У поставщика
ПроизводительMCC
У поставщиков
713 шт.
Норм. уп.: 1200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7,75 ₽
Сумма775,00 ₽
+ доплата 490,00 ₽
В наличии713 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 152 — 7,11 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 775,00 ₽. До заказа без доплаты не хватает 16 525,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 775,00 ₽
Описание
Диод Шоттки 1N5821-AP от MCC на 30 В и 3 А. Выполнен в прочном корпусе DO-201AD, упаковка — лента в коробке. Подходит для цепей защиты от обратной полярности и высокочастотных выпрямителей в блоках питания.
Технические характеристики
| Серия | 1N5820 THRU 1N5822 |
| Маркировка | 1N5821 |
| Корпус | DO-201 |
| Упаковка | AP: Ammo Packing, 1.2Kpcs/Ammo Box |
| Особенности | Halogen free available upon request, Lead free finish/RoHS compliant, Low forward voltage drop and high current capability, High surge current capability, Epoxy meets UL 94 V-0 flammability rating, Moisture Sensitivity Level 1 |
| Тип монтажа | THT |
| Размеры | A: 7.30-9.50mm; B: 4.80-5.30mm; C: 1.20-1.30mm; D: 25.40mm min |
| Тип диода | Выпрямитель с барьером Шоттки |
| Артикул | 1N5821-AP |
| Метка катода | Да |
| Макс. среднекв. напряжение | 21V |
| Примечание | Шоттки 30В 3А |
| Max dc reverse current | 0.1mA at TJ=25°C; 20mA at TJ=100°C |
| Средний прямой ток | 3.0A at T=85°C |
| Макс. DC блокирующее напряжение | 30V |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диап. темп. хр. | -55°C to +125°C |
| Maximum thermal resistance | 28°C/W junction to ambient |
| Имп. прямой ток | 80A at 8.3ms half sine |
| Тип. емкость перехода | 200pF at 1.0MHz, VR=4.0V |
| Описание (англ.) | DIODE SCHOTTKY 30V 3A DO201AD |
| Макс. мгновенное прямое напряжение | 0.500V at IFM=3.0A, TJ=25°C |
| Макс. импульсное обратное напряжение | 30V |
| Диапазон темп. перехода | -55°C to +125°C |
