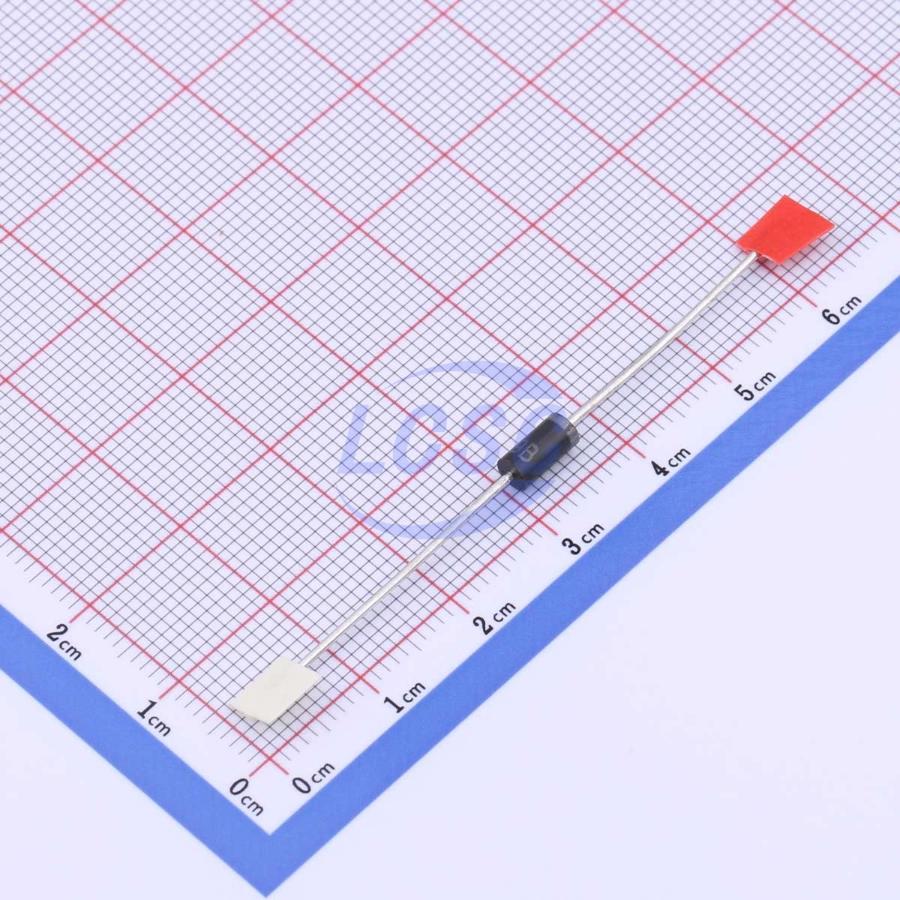

Стабилитрон 1N5339B / 5.6В, 5Вт
У поставщика
ПроизводительEIC
КатегорияСтабилитрон SMD
У поставщиков
7 616 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:7 237 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,53 |
| от 190 | 18,97 |
| от 310 | 17,52 |
| от 520 | 16,37 |
| от 860 | 15,56 |
Склад 13
В наличии:379 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,32 |
| от 101 | 19,15 |
| от 202 | 17,34 |
| от 404 | 15,97 |
| от 808 | 14,96 |
Описание
Стабилитрон 1N5339B от производителя EIC — это кремниевый стабилитрон средней мощности. Компонент обеспечивает номинальное напряжение стабилизации 5,6 В при рассеиваемой мощности 5 Вт. Применяется для стабилизации напряжения и защиты цепей в блоках питания и силовой электронике.
Технические характеристики
| Вес | 0.4g |
| Корпус | DO-201 |
| Тип монтажа | Выводной |
| Полярность | Color band denotes cathode end |
| Размеры | Длина корпуса: 7.6mm; Длина вывода: 25.4mm; Диаметр корпуса: 3.6mm; Диаметр вывода: 0.86mm |
| Покрытие выводов | Pb / RoHS Free |
| Артикул | 1N5339B |
| Epoxy rating | UL94V-0 |
| Материал корпуса | Molded plastic |
| Тип компонента | Silicon Zener Diode |
| Test current izk | 1.0mA |
| Тестовый ток Izt | 220mA |
| Положение монтажа | Any |
| Dc power dissipation | 5.0W |
| Номинальное напряжение стабилитрона | 5.6V |
| Lead length to heatsink | 9.5mm |
| Zener voltage tolerance | ±5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65 to +200°C |
| Диапазон темп. перехода | -65 to +200°C |
| Maximum forward voltage vf | 1.2V |
| Maximum zener impedance zzk | 400Ω |
| Maximum zener impedance zzt | 1.0Ω |
| Maximum dc zener current izm | 865mA |
| Описание (англ.) | Zener Diode 5.6V 5W Through Hole DO-15 |
| Forward voltage test current if | 1A |
| Reverse leakage test voltage vr | 2.0V |
| Maximum reverse leakage current ir | 1.0μA |
| Power dissipation test temperature | 75°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Допуск, % | 5 |
