Диод выпрямительный общего применения 600В 1А
У поставщика
ПроизводительVishay
У поставщиков
917 шт.
Норм. уп.: 5500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,68 ₽
Сумма868,00 ₽
+ доплата 490,00 ₽
В наличии917 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 125 — 8,00 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 868,00 ₽. До заказа без доплаты не хватает 16 432,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 868,00 ₽
Описание

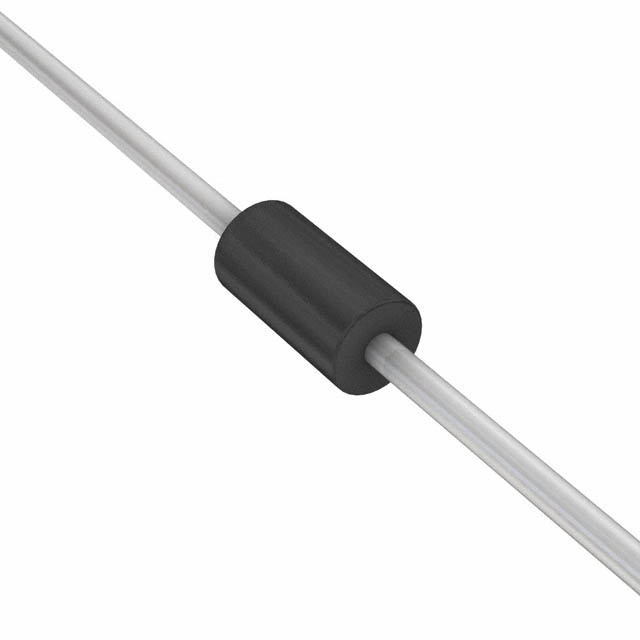

Выпрямительный диод Vishay 1N4937-E3/54 рассчитан на обратное напряжение 600 В и прямой ток до 1 А. Компонент выполнен в стандартном цилиндрическом корпусе DO-204AL (DO-41) и поставляется на ленте для автоматизированного монтажа. Подходит для блоков питания, выпрямителей и схем защиты в бытовой и промышленной электронике.
Технические характеристики
| Корпус | DO-204AL (DO-41) |
| Тип монтажа | Выводной |
| Полярность | цветная полоса обозначает катод |
| Тип диода | fast switching rectifier |
| Описание | Fast switching plastic rectifier, general purpose |
| Артикул | 1N4937-E3/54 |
| Соотв. RoHS | Yes (E3 suffix) |
| Макс. длина корпуса | 0.205in (5.2mm) |
| Мин. длина корпуса | 0.160in (4.1mm) |
| Длина вывода мин. | 1.0in (25.4mm) |
| Макс. диаметр корпуса | 0.107in (2.7mm) |
| Мин. диаметр корпуса | 0.080in (2.0mm) |
| Макс. диаметр вывода | 0.034in (0.86mm) |
| Мин. диаметр вывода | 0.028in (0.71mm) |
| Класс горючести | UL 94 V-0 |
| Макс. RMS напряжение | 420V |
| Solder dip max time | 10s |
| Стандарт пайки погружением | JESD 22-B106 |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -50°C |
| Условие импульсного тока | 8.3ms single half sine-wave superimposed on rated load |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Условие обратного тока | at rated DC blocking voltage |
| Имп. прямой ток | 30A |
| Solder dip max temperature | 275°C |
| Макс. DC блокирующее напряжение | 600V |
| Условия теплового сопротивления | 0.375" (9.5mm) lead length, P.C.B. mounted |
| Тип. емкость перехода | 12pF |
| Описание (англ.) | DIODE GEN PURP 600V 1A DO204AL |
| Макс. время обратного восстановления | 200ns |
| Условия измерения прямого напряжения | 1.0A |
| Условия теста обратного восстановления | I_F=1.0A, V_R=30V, dI/dt=50A/µs, I_rr=10% I_RM |
| Maximum reverse recovery current | 2.0A |
| Условия среднего прямого тока | 0.375" (9.5mm) lead length at T_A=75°C |
| Макс. обратный постоянный ток при 25 °C | 5.0µA |
| Макс. обратный ток пост. при 100 °C | 100µA |
| Макс. темп. перехода | +150°C |
| Мин. темп. перехода | -50°C |
| Условия измерения ёмкости перехода | 4.0V, 1MHz |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Макс. мгновенное прямое напряжение | 1.2V |
| Термосопротивление переход-среда | 55°C/W |
| Макс. повторяющееся импульсное обратное напряжение | 600V |
| Макс. средний выпрямленный ток | 1.0A |
