Диод выпрямительный общего применения 400В 1А
У поставщика
ПроизводительYangjie
У поставщиков
1 050 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт3,40 ₽
Сумма1 020,00 ₽
+ доплата 490,00 ₽
В наличии1 050 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
от 558 — 2,79 ₽ (−18%)
Заказ со склада «Склад 13» с этой позицией — 1 020,00 ₽. До заказа без доплаты не хватает 16 280,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
300 шт · Склад 13 · 1 020,00 ₽
Описание

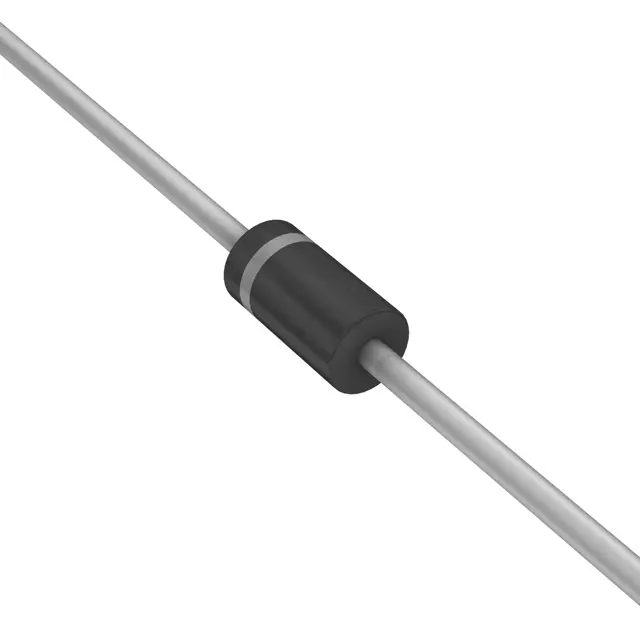

Выпрямительный диод Yangjie 1N4936G в корпусе DO-41 рассчитан на обратное напряжение до 400 В и прямой ток 1 А. Отличается быстрым восстановлением (150 нс), что снижает потери при переключении. Подходит для импульсных блоков питания и бытовой электроники.
Технические характеристики
| RoHS | Да |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Полярность | Цветная полоса обозначает конец катода |
| Клеммы | Лужёные выводы, паяемые по J-STD-002 и JESD22-B102 |
| Размеры | A: Max: 5.21mm; Min: 4.22mm; B: Max: 2.72mm; Min: 2.03mm; C: Max: —; Min: 25.4mm; D: Max: 0.86mm; Min: 0.69mm |
| Пайка погружением | 275°C макс, 7с по JESD 22-B106 |
| Описание | Fast Recovery Rectifier, general purpose |
| Артикул | 1N4936G |
| Вес ед. | 0.30g |
| Маркировка | 1N4936G |
| Макс. RMS напряжение | 280V |
| Packaging available | Tape (5000 pcs), Bulk (1000 pcs) |
| I²t | 3.735 A²s |
| Примечание | Диод 400V 1A 150ns Fast |
| Средний прямой ток | 1.0A |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Диап. темп. хр. | -55°C to +150°C |
| Условия измерения емкости | 1MHz, reverse voltage 4.0V DC |
| Диапазон темп. перехода | -55°C to +150°C |
| Макс. DC блокирующее напряжение | 400V |
| Тип. емкость перехода | 10pF |
| Описание (англ.) | DIODE GEN PURP 400V 1A DO41 |
| Макс. время обратного восстановления | 150ns |
| Горючесть компаунда | UL 94 V-0 |
| Current squared time condition | 1ms ≤ t ≤ 8.3ms, Tj=25°C |
| Условия измерения прямого напряжения | IFM=1.0A |
| Условия испытания обратного тока | rated DC blocking voltage |
| Условия теста обратного восстановления | IF=0.5A, IR=1.0A, Irr=0.25A |
| Условия среднего прямого тока | 60Hz sine wave, resistive load, Ta=75°C |
| Макс. обратный постоянный ток при 25 °C | 2.5µA |
| Макс. обратный ток при 125 °C | 100µA |
| Термосопротивление переход-среда | 60°C/W |
| Forward surge current square 1ms 1cycle | 60A |
| Макс. повторяющееся импульсное обратное напряжение | 400V |
| Макс. импульсное падение прямого напряжения | 1.2V |
| Forward surge current half sine 60hz 1cycle | 30A |
