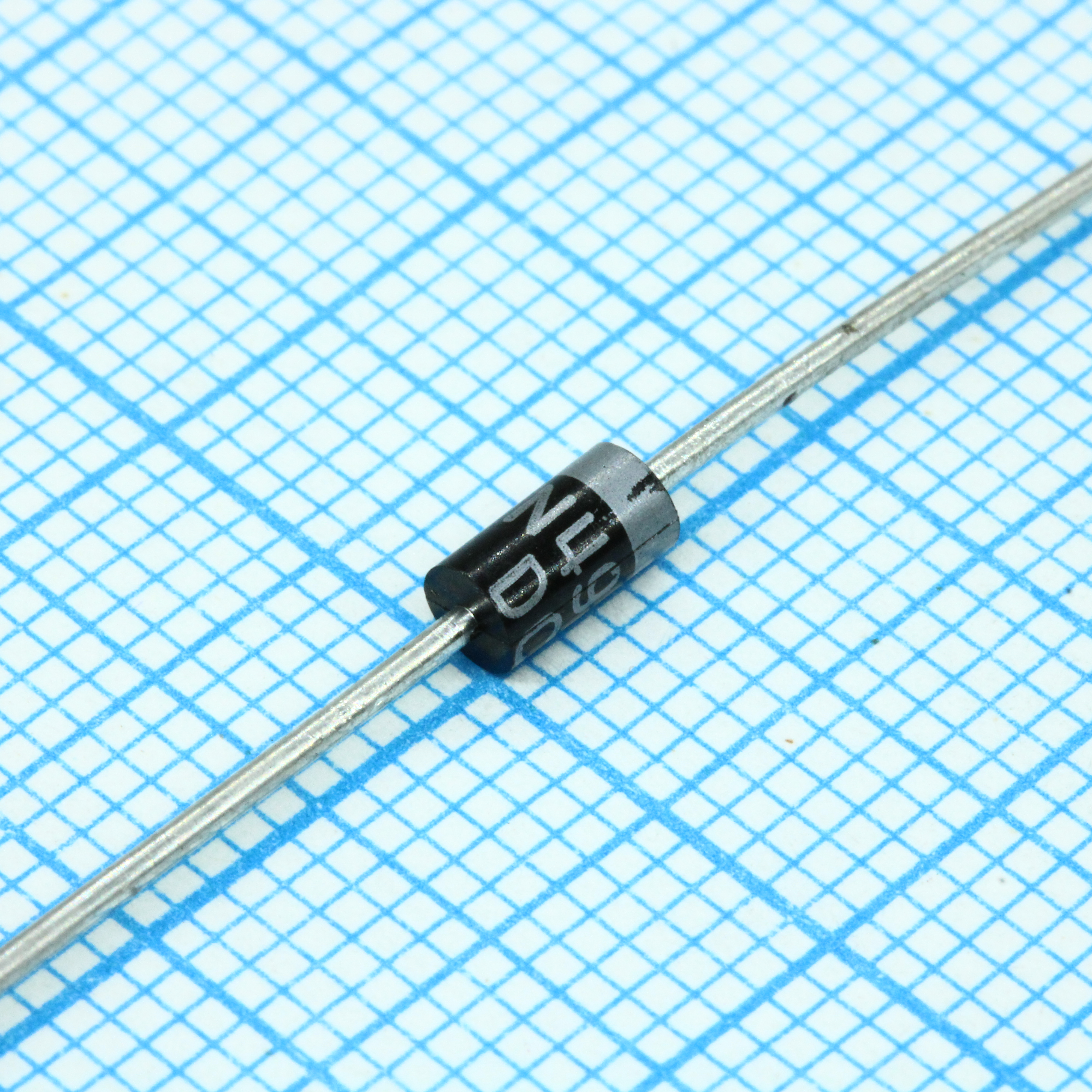

Диод 1N4935 T/B
У поставщика
У поставщиков
14 724 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:14 724 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 488 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,41 |
| от 500 | 1,17 |
| от 1 000 | 0,98 |
| от 2 500 | 0,86 |
| от 5 000 | 0,82 |
Описание
Диод 1N4935 T/B от DC Components — это выводной выпрямительный диод. Он рассчитан на средние токи и обратное напряжение до 200 В, обеспечивая быстрое переключение. Компонент подходит для блоков питания, импульсных преобразователей и цепей защиты в бытовой и промышленной электронике.
Технические характеристики
| Корпус | Molded plastic |
| Серия | 1N4933 THRU 1N4937 |
| Вес | 0.33 grams |
| Корпус | DO-41 |
| Особенности | Fast switching, Low forward voltage drop, High current capability, High current surge, High reliability |
| Тип монтажа | Выводной |
| Полярность | Color band denotes cathode end |
| Размеры | Диаметр корпуса: 0.107(2.7) to 0.166(4.2) inches(mm); Диаметр вывода: 0.024(0.6) to 0.031(0.8) inches(mm); Длина вывода мин.: 1.0(25.4) inches(mm) |
| Артикул | 1N4935 |
| Производитель | DC COMPONENTS CO., LTD. |
| Тип компонента | Fast Recovery Rectifier |
| Макс. RMS напряжение | 140V |
| Прямое напряжение | at 1.0A DC |
| Reverse current condition | at Rated DC Blocking Voltage, TA=25°C |
| Maximum dc reverse current | 5.0mA |
| Имп. прямой ток | 30A |
| Макс. DC блокирующее напряжение | 200V |
| Peak forward surge condition | 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) |
| Тип. емкость перехода | 15pF |
| Maximum reverse recovery time | 150ns |
| Junction capacitance condition | Measured at 1MHz and applied reverse voltage of 4.0 volts |
| Reverse recovery test conditions | IF = 0.5A, IR = 1.0A, IRR = 0.25A |
| Average forward current condition | at TA = 55°C |
| Full load reverse current condition | Full Cycle, .375"(9.5mm) lead length at TL = 55°C |
| Maximum instantaneous forward voltage | 1.3V |
| Maximum recurrent peak reverse voltage | 200V |
| Диапазон раб. и темп. хранения | -65 to +150°C |
| Maximum average forward rectified current | 1.0A |
| Maximum full load reverse current average | 100mA |
