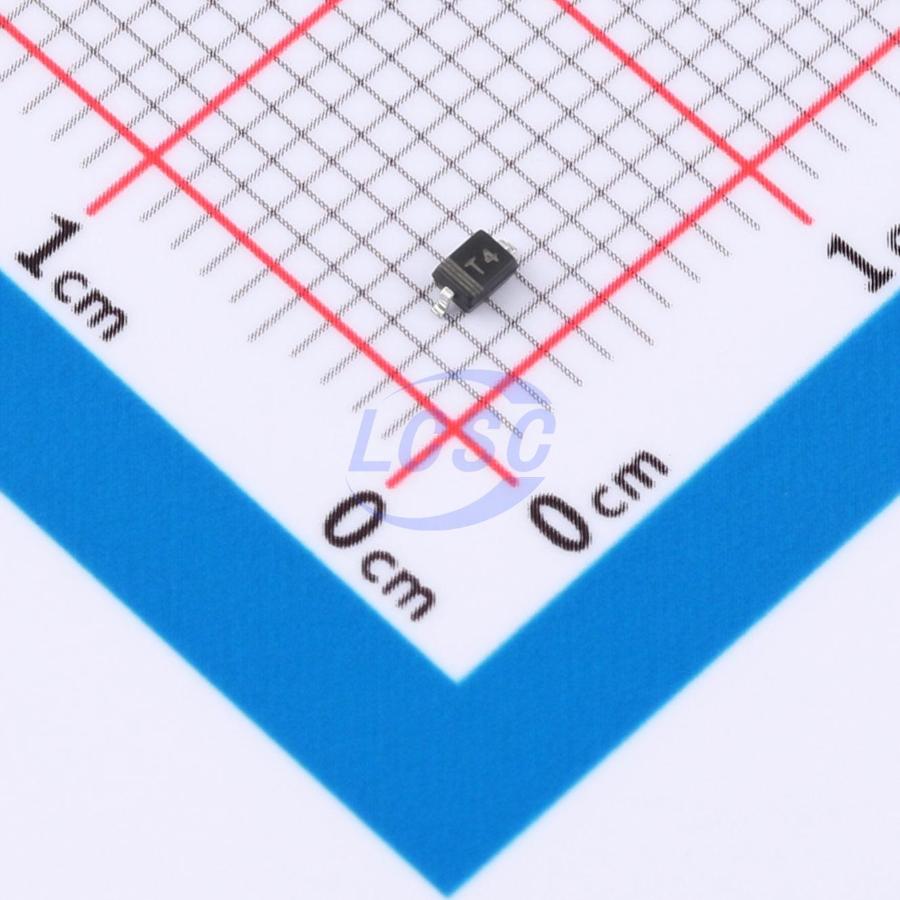

Диод SMD 1N4148WX-TP
У поставщика
У поставщиков
12 944 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,37 |
| от 200 | 2,27 |
| от 400 | 2,21 |
| от 1 000 | 2,18 |
Цены поставщиков
Склад 13
В наличии:12 944 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 414 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,67 |
| от 962 | 1,32 |
| от 1 924 | 1,05 |
| от 6 000 | 0,86 |
| от 9 000 | 0,76 |
Описание
Диод SMD 1N4148WX-TP от Micro Commercial Components (MCC) — это высокоскоростной переключательный диод в миниатюрном корпусе для поверхностного монтажа. Предназначен для быстрой коммутации в цепях постоянного и импульсного тока, обеспечивая малое время восстановления. Широко применяется в защите цепей, логических схемах и высокочастотных блоках питания.
Технические характеристики
| Корпус | SOD-323 |
| Особенности | Fast Switching Speed, Surface Mount Package Ideally Suited for Automatic Insertion, 200mW, Halogen Free. Green Device, Moisture Sensitivity Level 1 High Speed, Epoxy Meets UL 94 V-0 Flammability Rating, Lead Free Finish/RoHS Compliant |
| Тип монтажа | SMD |
| Тип устройства | Switching Diode |
| Артикул | 1N4148WX-TP |
| Размеры мм | A: 2.30-2.70; B: 1.60-1.80; C: 1.15-1.35; D: 0.80-1.15; E: 0.25-0.40; G: 0.10-0.45; H: 0.10-0.25; J: 0.15 max |
| Прямое напряжение | If 1ma: 0.715V max; If 10ma: 0.855V max; If 50ma: 1V max; If 150ma: 1.25V max |
| Обратный ток | Vr 20v 25c: 25nA max; Vr 75v 25c: 1μA max; Vr 75v 150c: 50μA max |
| Рассеиваемая мощность | 200mW |
| Dc reverse voltage | 100V |
| Ср.кв. обратное напряжение | 71V |
| Емкость перехода | 2pF max at 0V, 1MHz |
| Время обратного восстановления | 4ns max, I_F=I_R=10mA, I_rr=0.1*I_R, R_L=100Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Непрерывный прямой ток | 300mA |
| Раб. имп. обратное напряжение | 100V |
| Описание (англ.) | DIODE GEN PURP 75V 150MA SOD323 |
| Peak forward surge current 1s | 1A |
| Peak forward surge current 1us | 2A |
| Suggested solder pad layout mm | Pad gap: 0.69; Pad width: 1.88; Pad length: 0.56 |
| Средний выпрямленный выходной ток | 150mA |
| Диапазон темп. перехода | -55°C to +150°C |
| Термосопротивление переход-среда | 625°C/W |
