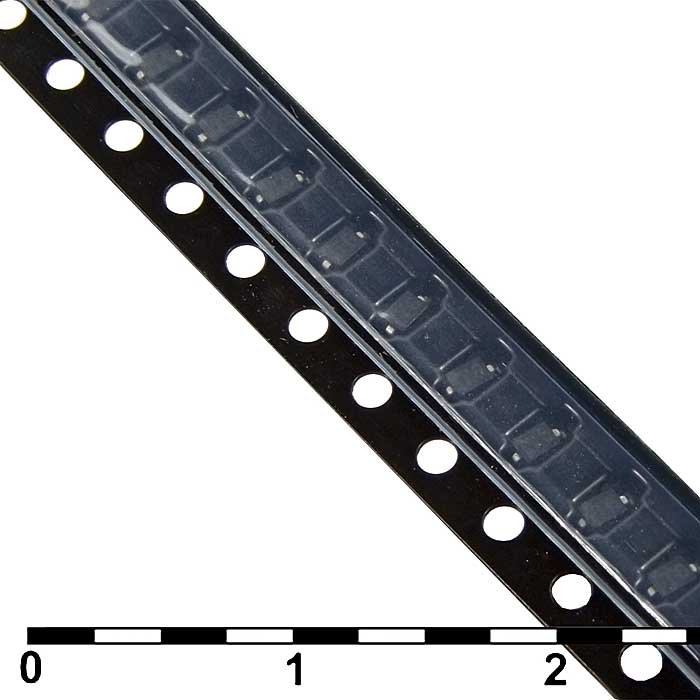

Диод выводной 1N4148WS
У поставщика
У поставщиков
1 373 234 шт.
Норм. уп.: 300
Цены поставщиков
Склад 13
В наличии:1 151 990 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 822 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,84 |
| от 6 000 | 0,65 |
| от 9 000 | 0,53 |
| от 18 000 | 0,44 |
| от 33 000 | 0,40 |
Склад 39
В наличии:205 414 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,25 |
| от 3 000 | 0,62 |
| от 9 000 | 0,48 |
| от 12 000 | 0,41 |
| от 21 000 | 0,37 |
Склад 14
В наличии:13 930 шт.
Срок поставки: до 7 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 000 | 0,52 |
Склад 12
В наличии:1 900 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,04 |
| от 300 | 0,39 |
| от 3 000 | 0,35 |
Описание
Диод HOTTECH 1N4148WS в корпусе SOD-323 для поверхностного монтажа. Выдерживает обратное напряжение до 100 В и прямой ток до 150 мА. Подходит для высокоскоростного переключения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | switching_diode |
| Вес | 0.008 grams |
| Ток, А | Прямой ток: 300mA; Средний выпрямленный выходной ток: 150mA; Non rep peak forward surge current: 2A@8.3ms |
| В упаковке | 3000 |
| Монтаж | SMD |
| Корпус | SOD-323 |
| Напряжение, В | Ср.кв. обратное напряжение: 70V; Dc blocking reverse voltage: 100V; Non rep peak reverse voltage: 100V |
| Тип монтажа | SMD |
| Корпус | SOD-323 |
| Компонент | 1N4148WS |
| Размеры | L: 0.475mm ref; A max: 1.000mm; A min: 1.000mm; B max: 0.350mm; B min: 0.250mm; C max: 0.150mm; C min: 0.080mm; D max: 1.400mm; D min: 1.200mm; E max: 1.800mm; E min: 1.600mm; Theta: 0° to 8°; A1 max: 0.100mm; A1 min: 0.000mm; A2 max: 0.900mm; A2 min: 0.800mm; E1 max: 2.750mm; E1 min: 2.250mm; L1 max: 0.400mm; L1 min: 0.250mm |
| Описание | Fast switching diode |
| Температура | Темп. перехода: 150°C; Диап. темп. хр.: -55~+150°C |
| Корпус | SOD-323 |
| Материал корпуса | Molded Plastic, UL flammability 94V-0 |
| Лента и катушка | Reel 7inch: D: 178mm; G: R78mm; H: R25.60mm; I: R6.50mm; D1: 54.40mm; D2: 13.00mm; W1: 9.50mm; W2: 12.30mm; Carrier tape: A: 1.48mm; B: 3.3mm; C: 1.25mm; D: 1.50mm; E: 1.75mm; F: 3.50mm; P: 4.00mm; W: 8.00mm; P0: 4.00mm; P1: 2.00mm |
| Тестовая частота | 1MHz |
| Прямой ток | 300mA |
| Прямое напряжение | 1V |
| Емкость диода | 2pF |
| Рассеиваемая мощность | 200mW |
| Ср.кв. обратное напряжение | 70V |
| Темп. перехода | 150°C |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Время обратного восстановления | 4ns |
| Обратный ток утечки | 1uA |
| Диап. темп. хр. | -55°C to +150°C |
| Электрические характеристики | Прямое напряжение: 1V max at IF=50mA; Емкость диода: 2pF at VR=0V, f=1MHz; Время обратного восстановления: 4ns (IF=IR=10mA, IRR=0.1×IR, RL=100Ω); Обратный ток утечки: 1uA max at VR=75V |
| Dc blocking reverse voltage | 100V |
| Non rep peak reverse voltage | 100V |
| Средний выпрямленный выходной ток | 150mA |
| Non rep peak forward surge current | 2.0A |
| Термосопротивление переход-среда | 625°C/W |
