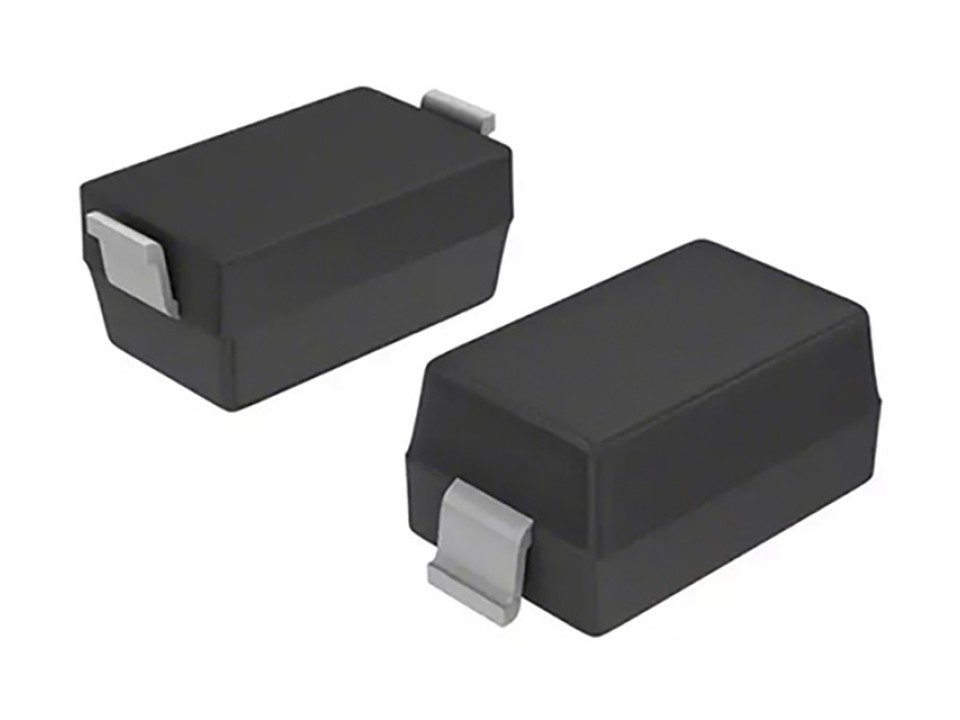

1N4148WS (150mA,75В) SOD-323 диод SMD (лента) RUME (арт. 309397)
У поставщика
У поставщиков
53 600 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:53 600 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,37 |
Описание
1N4148WS — это кремниевый эпитаксиальный импульсный диод от производителя RUME в миниатюрном корпусе SOD-323 для поверхностного монтажа. Компонент предназначен для высокоскоростного переключения в цепях с малыми токами, обеспечивая типичное прямое напряжение и обратный ток. Широко применяется в защите входов, демпфировании и логических схемах благодаря быстрому восстановлению. Поставляется на ленте для автоматизированного монтажа.
Технические характеристики
| Тип | silicon rectifier diode |
| Тип | Switching Diode |
| Feature | fast switching speed, high conductance, surface mount for automatic insertion |
| Маркировка | T4, T6 |
| Корпус | SOD-323 |
| Тип монтажа | SMD |
| Компонент | 1N4148WS |
| Применение | general purpose switching |
| Корпус | SOD-323 |
| Монтаж | SMD |
| Voltage max rms | 70V |
| Прямой ток | 150 mA |
| Емкость перехода | 2pF |
| Dimensions case max mm | A: 1.1mm; C: 0.15mm; D: 1.4mm; E: 1.8mm; B: 0.4mm; A1: 0.2mm; E1: 2.75mm; L1: 0.45mm |
| Dimensions case min mm | A: 0.8mm; C: 0.08mm; D: 1.2mm; E: 1.4mm; B: 0.25mm; E1: 2.55mm; L1: 0.2mm |
| Обратный ток при 25°C | 1µA |
| Power dissipation total | 400mW |
| Voltage max dc blocking | 100V |
| Forward voltage at 0.15A | 1.25V |
| Диап. темп. хр. | -55 to 150°C |
| Диап. раб. темп. | -55 to 150°C |
| Current peak forward surge 1s | 1.0A |
| Reverse recovery time typical | 8ns |
| Current peak forward surge 1us | 2.0A |
| Current average forward rectified | 0.15A |
| Прямое напряжение | 1.0 V |
| Voltage max repetitive peak reverse | 100V |
| Обратное напряжение | 75 V |
