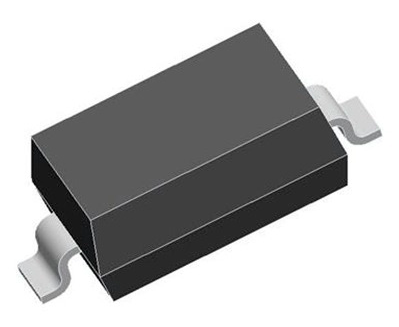

Диод 1N4148W
У поставщика
У поставщиков
342 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,45 |
| от 800 | 0,42 |
| от 2 000 | 0,41 |
| от 4 000 | 0,40 |
Цены поставщиков
РадиоЧип
В наличии:342 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,45 |
| от 800 | 0,42 |
| от 2 000 | 0,41 |
| от 4 000 | 0,40 |
Описание
Диод 1N4148W от MERRYELC — это кремниевый эпитаксиально-планарный переключающий диод в корпусе SOD-123. Отличается быстрым восстановлением (всего 4 нс) и малым прямым падением напряжения до 1,25 В при токе 150 мА. Максимальное обратное напряжение — 75 В, рассеиваемая мощность — 400 мВт. Применяется в высокоскоростных цепях переключения, защите от перенапряжений и импульсных блоках питания.
Технические характеристики
| Корпус | SOD-123 |
| Цоколевка | { "pin_1": "Cathode", "pin_2": "Anode" } |
| Особенности | [ "SOD-123 package", "Fast switching", "Available in other case styles: DO-35 (1N4148), MiniMELF (LL4148), MicroMELF (MCL4148)" ] |
| Название компонента | 1N4148W |
| Тип компонента | Silicon Epitaxial Planar Switching Diode |
| Characteristics at 25c | { "forward_voltage_vf_at_1ma": "0.715V", "reverse_recovery_time_trr": "4ns", "forward_voltage_vf_at_10ma": "0.855V", "forward_voltage_vf_at_50ma": "1V", "forward_voltage_vf_at_150ma": "1.25V", "peak_reverse_current_ir_at_20v": "25nA", "peak_reverse_current_ir_at_75v": "1μA", "total_capacitance_ct_at_0v_1mhz": "2pF", "reverse_breakdown_voltage_v_br_ir_1ua": "75V", "peak_reverse_current_ir_at_25v_tj_150c": "30μA", "peak_reverse_current_ir_at_75v_tj_150c": "50μA" } |
| Предельные значения | { "reverse_voltage_vr": "75V", "power_dissipation_ptot": "400mW", "thermal_resistance_rja": "312°C/W", "junction_temperature_tj": "150°C", "peak_reverse_voltage_vrm": "100V", "storage_temperature_range_tstg": "-65 to +150°C", "average_rectified_forward_current_if_av": "150mA", "non_repetitive_peak_forward_surge_current_ifsm_1s": "0.5A", "non_repetitive_peak_forward_surge_current_ifsm_1ms": "1A", "non_repetitive_peak_forward_surge_current_ifsm_1us": "4A" } |
