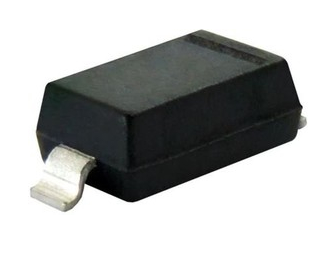

Диод выводной 1N4148W
У поставщика
У поставщиков
38 094 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:38 083 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 188 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,70 |
| от 526 | 3,06 |
| от 1 052 | 2,53 |
| от 2 104 | 2,14 |
| от 6 000 | 1,91 |
Склад 16
В наличии:11 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,75 |
Описание
Диод 1N4148W от DIOTEC — компактный кремниевый выпрямитель в корпусе SOD-123. Рассчитан на ток до 200 мА и обратное напряжение 75 В, отличается высокой скоростью переключения. Применяется в бытовой электронике, цепях защиты и маломощных выпрямителях.
Технические характеристики
| Вес | 0.04 |
| В упаковке | 3000 |
| Маркировка | Date Code only or Date Code and Type Code |
| Корпус | SOD-123 |
| Тип монтажа | Выводной |
| Полярность | Cathode Band |
| Компонент | 1N4148W |
| Type code | T4 |
| Описание | Surface Mount Switching Diode |
| Материал корпуса | Molded Plastic |
| Dimension A max | 3.85mm |
| Dimension A min | 3.55mm |
| Dimension B max | 2.85mm |
| Dimension B min | 2.55mm |
| Dimension C max | 1.70mm |
| Dimension C min | 1.40mm |
| Dimension D max | 1.35mm |
| Dimension G min | 0.25mm |
| Dimension J max | 0.10mm |
| Рассеиваемая мощность | 350mW |
| Напряжение блокировки DC | 75V |
| Dimension E typical | 0.55mm |
| Dimension H typical | 0.15mm |
| Ср.кв. обратное напряжение | 53V |
| Емкость перехода | 2.0pF |
| Время обратного восстановления | 4.0ns |
| Непрерывный прямой ток | 300mA |
| Maximum forward voltage 1mA | 0.715V |
| Maximum forward voltage 10mA | 0.855V |
| Maximum forward voltage 50mA | 1.0V |
| Раб. имп. обратное напряжение | 75V |
| Maximum forward voltage 150mA | 1.25V |
| Имп. обратное напряжение | 75V |
| Средний выпрямленный выходной ток | 150mA |
| Maximum peak reverse current 20V | 25nA |
| Maximum peak reverse current 25V | 5uA |
| Maximum peak reverse current 75V | 2.5uA |
| Неповторяющееся импульсное обратное напряжение | 100V |
| Operating storage temperature range | -65 to +150°C |
| Maximum peak reverse current 25V 150C | 50uA |
| Maximum peak reverse current 75V 150C | 30uA |
| Термосопротивление переход-среда | 357K/W |
| Non repetitive peak forward surge current 1s | 1.0A |
| Non repetitive peak forward surge current 1us | 2.0A |
