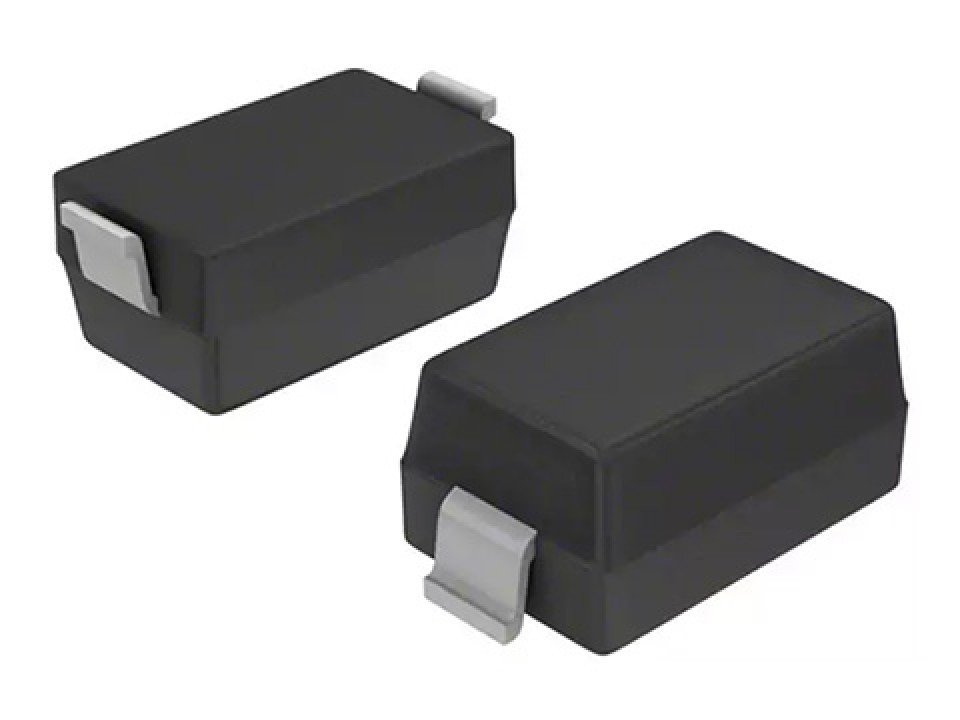

1N4148W (150mA,75В) SOD-123 диод SMD (лента) TRR (арт. 281257)
У поставщика
У поставщиков
281 995 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:281 995 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,38 |
Описание
1N4148W — это высокоскоростной переключательный диод в SMD-исполнении (корпус SOD-123) от производителя TRR. Компонент предназначен для цепей с малым током до 150 мА и обратным напряжением до 75 В, обеспечивая быстрое время восстановления (TRR). Широко применяется в схемах защиты, выпрямления и коммутации сигналов в компактных электронных устройствах.
Технические характеристики
| Тип | Switching Diode |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Ширина корпуса | 1.55 to 1.65 mm |
| Ширина вывода | 0.5 to 0.6 mm |
| Высота корпуса | 1.05 to 1.15 mm |
| Длина корпуса | 2.6 to 2.7 mm |
| Корпус | SOD-123 |
| Монтаж | SMD |
| Lead thickness | 0.100 to 0.135 mm |
| Общая высота | 3.55 to 3.85 mm |
| Обратное напряжение | 75 V |
| Рассеиваемая мощность | 400 mW |
| Общая емкость | 2 pF |
| Прямой ток | 150 mA |
| Темп. перехода | 150 °C |
| Макс. обратное напряжение | 100 V |
| Время обратного восстановления | 4 ns |
| Forward voltage at 1ma | 0.715 V |
| Forward voltage at 10ma | 0.855 V |
| Forward voltage at 50ma | 1 V |
| Forward voltage at 150ma | 1.25 V |
| Обратное пробивное напряжение | 75 V |
| Диап. темп. хр. | -65 to +150 °C |
| Peak reverse current at 20v | 25 nA |
| Peak reverse current at 75v | 1 µA |
| Peak reverse current at 25v 150c | 30 µA |
| Peak reverse current at 75v 150c | 50 µA |
| Средний выпрямленный прямой ток | 150 mA |
| Прямое напряжение | 1.0 V |
| Обратное напряжение | 75 V |
| Термосопротивление переход-среда | 312 °C/W |
| Неповтор. импульсный ток | 2 A |
