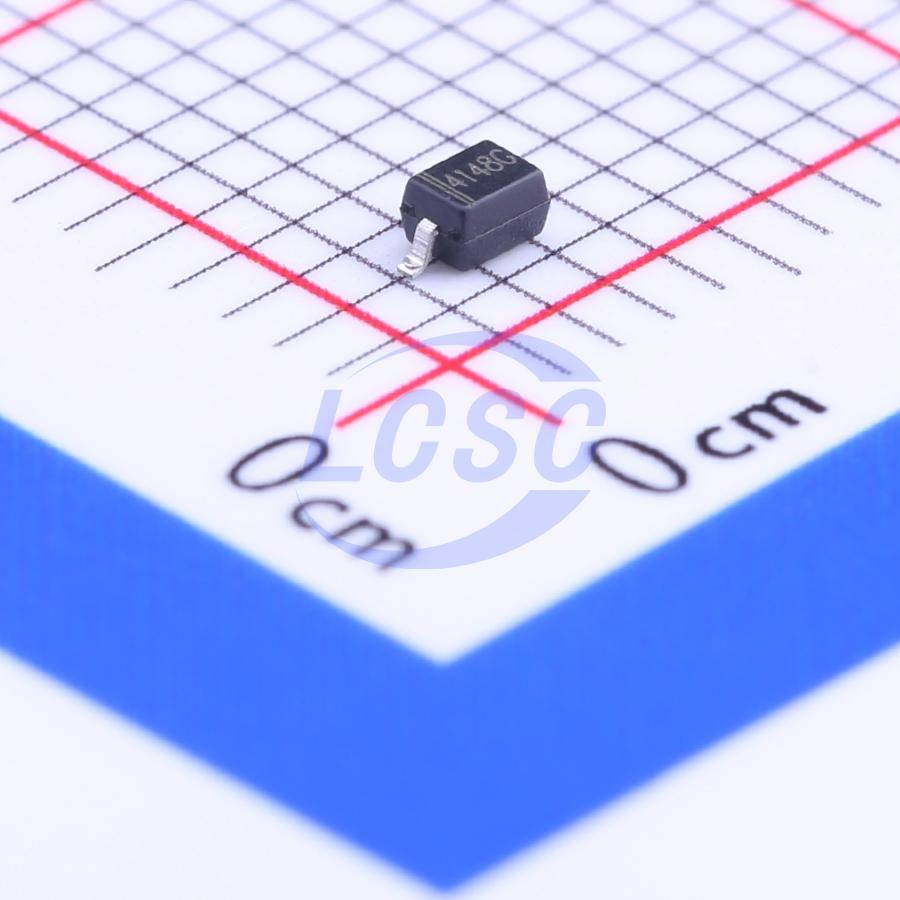

1N4148G-CB2-R
У поставщика
У поставщиков
17 443 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:17 443 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,96 |
Описание
Диод 1N4148G-CB2-R от производителя UTC — это компактный кремниевый быстродействующий диод в SMD-исполнении для поверхностного монтажа. Компонент предназначен для высокоскоростной коммутации сигналов в электронных схемах. Благодаря малым габаритам и надежности, диод широко применяется в цепях защиты, логических схемах и в качестве выпрямительного элемента в маломощных узлах.
Технические характеристики
| Маркировка | 1N4148G-CB2-R |
| Корпус | SOD-323 |
| Тип монтажа | SMD |
| Технология | Silicon epitaxial planar |
| Применение | High-speed switching |
| Pin assignment | A: Anode, C: Cathode |
| Макс. прямое напряжение | 1.0V |
| Макс. обратный ток | 25nA |
| Мин. пробойное напр. | 100V |
| Reverse current max 2 | 5.0μA |
| Total capacitance max | 4.0pF |
| Breakdown voltage min 2 | 75V |
| Power dissipation sot23 | 350mW |
| Макс. темп. перехода | 175°C |
| Power dissipation sod123 | 400mW |
| Power dissipation sot323 | 270mW |
| Макс. время обрат. восстановления | 4.0ns |
| Диап. темп. хр. | -65°C to +200°C |
| Условия измерения прямого напряжения | IF=10mA |
| Max repetitive reverse voltage | 100V |
| Reverse current test condition | VR=20V |
| Power dissipation sod323 sod523 | 200mW |
| Breakdown voltage test condition | IR=100μA |
| Reverse current test condition 2 | VR=75V |
| Total capacitance test condition | VR=0V, f=1MHz |
| Средний выпрямленный прямой ток | 200mA |
| Breakdown voltage test condition 2 | IR=5μA |
| Reverse recovery time test condition | IF=10mA, VR=6V, IRR=60mA, RL=100Ω |
| Non repetitive peak forward surge current 1s | 1.0A |
| Thermal resistance junction to ambient sot23 | 357°C/W |
| Non repetitive peak forward surge current 1ms | 4.0A |
| Thermal resistance junction to ambient sod123 | 312°C/W |
| Thermal resistance junction to ambient sot323 | 460°C/W |
| Thermal resistance junction to ambient sod323 sod523 | 500°C/W |
