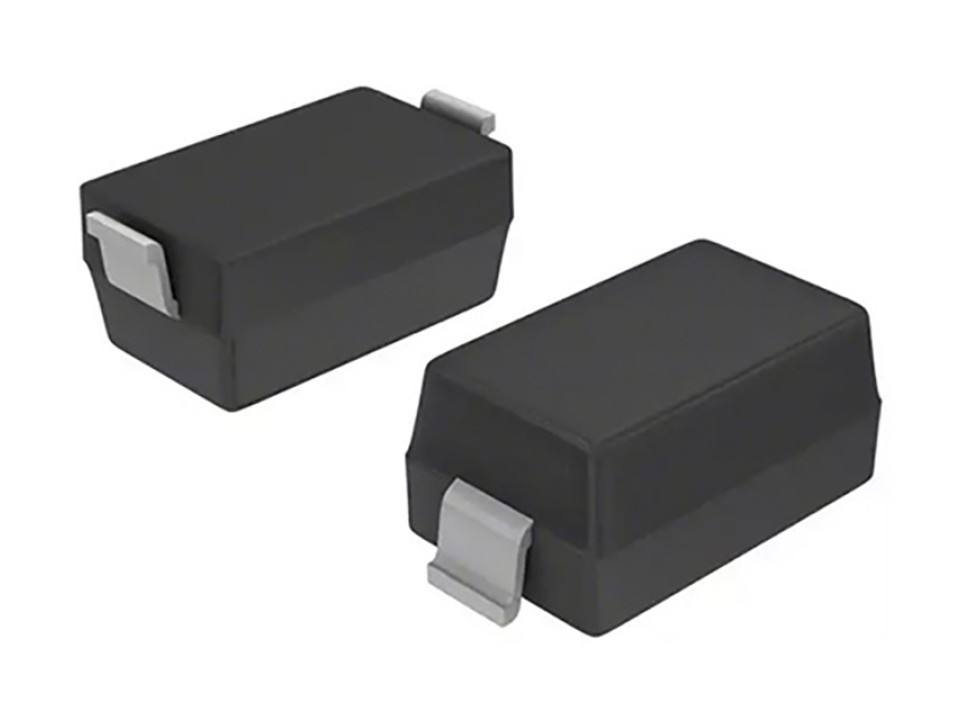

Диод SMD 1N4148 (150mA,75В) SOD-123 (лента)
У поставщика
У поставщиков
326 300 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,43 |
| от 800 | 0,40 |
| от 2 000 | 0,39 |
| от 4 000 | 0,39 |
Цены поставщиков
Склад 2
В наличии:5 900 шт
Срок поставки: до 2 недель
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,43 |
| от 800 | 0,40 |
| от 2 000 | 0,39 |
| от 4 000 | 0,39 |
Склад 29
В наличии:320 400 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,37 |
Описание
Диод SMD 1N4148 от производителя RUME — это высокоскоростной переключательный диод в компактном корпусе SOD-123. Компонент предназначен для цепей быстрой коммутации, защиты от обратного напряжения и выпрямления в маломощных электронных схемах. Поставляется на ленте для автоматизированного монтажа.
Технические характеристики
| Тип | diode |
| Вес | 0.016g |
| Тип | Switching Diode |
| Маркировка | T4 |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Полярность | Cathode bar |
| Клеммы | Plated leads solderable per MIL-STD-750 Method 2026 |
| Артикул | 1N4148W-E |
| Среднеквадратичное напряжение | 75V |
| Корпус | SOD-123 |
| Монтаж | SMD |
| Материал корпуса | Molded plastic |
| Тип компонента | Fast switching diode |
| Fast switching | Да |
| Lead width max | 0.70mm |
| Lead width min | 0.45mm |
| Рассеиваемая мощность | 400mW |
| Forward current avg | 150mA |
| Макс. обратное напряжение | 100V |
| Reverse voltage rms | 75V |
| Прямой ток | 150 mA |
| Емкость перехода | 2pF |
| Время обратного восстановления | 4ns |
| Прямое напряжение при 1мА | 0.715V |
| Forward voltage at 1ma | 0.715V |
| Прямое напр. при 10мА | 0.855V |
| Forward voltage at 10ma | 0.855V |
| Forward voltage at 50mA | 1.00V |
| Forward voltage at 50ma | 1.00V |
| Общая рассеиваемая мощность | 400mW |
| Forward voltage at 150mA | 1.25V |
| Forward voltage at 150ma | 1.25V |
| Average rectified current | 150mA |
| Диап. темп. хр. | -55°C to +125°C |
| Reverse current at 20V 25C | 0.025µA |
| Reverse current at 20v 25c | 0.025µA |
| Reverse current at 75V 25C | 3µA |
| Reverse current at 75v 25c | 3µA |
| Диап. раб. темп. | -55°C to +125°C |
| Reverse current at 75V 150C | 50µA |
| Reverse current at 75v 150c | 50µA |
| Package dimensions width max | 2.80mm |
| Package dimensions width min | 2.50mm |
| Package dimensions height max | 1.80mm |
| Package dimensions height min | 1.40mm |
| Package dimensions length max | 3.90mm |
| Package dimensions length min | 3.50mm |
| Reverse breakdown voltage at 1ua | 75V |
| Прямое напряжение | 1.0 V |
| Тепловое сопротивление переход-среда | 280°C/W |
| Non repetitive peak surge current 1s | 0.5A |
| Non repetitive peak surge current 1ms | 1A |
| Non repetitive peak surge current 1us | 4A |
| Обратное напряжение | 75 V |
