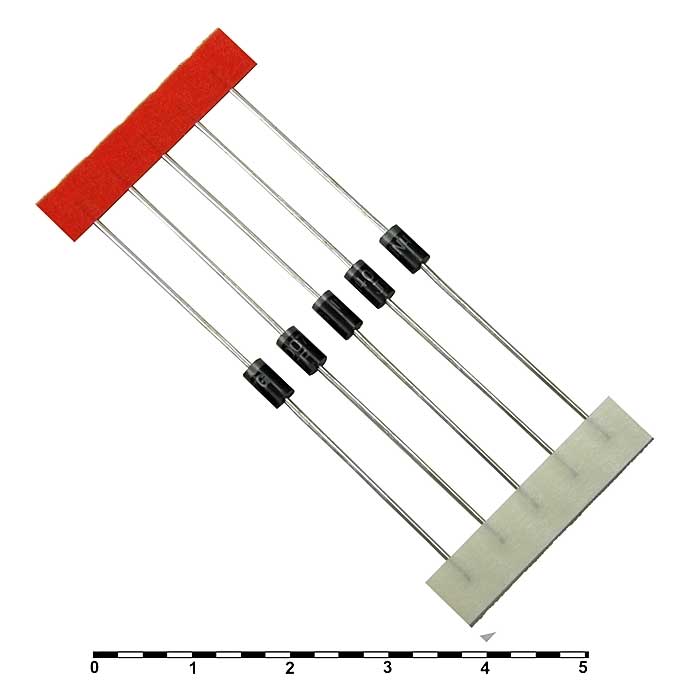

Диод 1N4007
В наличии
На своём складе
120 шт.
Норм. уп.: 5000
У поставщиков
6 216 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,32 |
| от 200 | 1,26 |
| от 400 | 1,23 |
| от 1 000 | 1,21 |
Цены поставщиков
Склад 2
В наличии:613 шт
Срок поставки: до 2 недель
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,32 |
| от 200 | 1,26 |
| от 400 | 1,23 |
| от 1 000 | 1,21 |
Склад 13
В наличии:5 603 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 192 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,61 |
| от 531 | 2,99 |
| от 1 062 | 2,46 |
| от 2 123 | 2,08 |
| от 5 000 | 1,86 |
Описание
Выпрямительный диод 1N4007 от Yangjie в корпусе DO-41. Рассчитан на обратное напряжение до 1000 В и прямой ток до 1 А, выдерживает импульсный ток до 30 А. Работает в диапазоне температур от -55 до +150 °С. Применяется в блоках питания, бытовой электронике и промышленной автоматике.
Технические характеристики
| Вес | 0.18 |
| Ток, А | 1.0 A |
| В упаковке | 5000 |
| Монтаж | выводные |
| Корпус | DO-41 |
| Напряжение, В | 1000 V |
| Тип монтажа | THT |
| Корпус | DO-41 |
| Полярность | Color band denotes cathode end |
| Обратное напряжение | 1000 |
| Прямой ток | 1 |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Рабочая температура | -55…+150 °С |
| Тип диодов | выпрямительный |
| Ёмкость | 15 pF |
| Описание | General Purpose Rectifier Diode |
| Артикул | 1N4007 |
| Производитель | Yangzhou Yangjie Electronic Technology |
| Through hole | Да |
| Chip junction | Glass passivated |
| Размеры мм | A: Max: 5.21; Min: 4.22; B: Max: 2.72; Min: 2.03; C: Min: 25.4; D: Max: 0.86; Min: 0.69 |
| Импульсный ток | 30 A |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.0 В |
| Макс. среднекв. напряжение | 700V |
| Обратный ток | 5.0 µA |
| Solder dip time | 7s |
| Ед. тока | А |
| Ul94 flammability | V-0 |
| Тепловое сопротивление | 50 K/W |
| Напряжение блокировки DC | 1000 В |
| Device marking code | 1N4007 |
| Ср.кв. обратное напряжение | 700 В |
| Емкость перехода | 6pF |
| Раб. температура | -65 to +150 °C |
| Температура пайки погружением | 275°C |
| Средний прямой ток | 1.0A |
| Макс. DC блокирующее напряжение | 1000V |
| Maximum forward voltage | 1.0V |
| Current squared time i2t | 3.735A²s |
| Диап. темп. хр. | -65 to +150 °C |
| Диапазон темп. перехода | -55°C to +150°C |
| Диап. раб. темп. | -65 to +150 °C |
| Имп. обр. ток при 25°C | 5.0 мкА |
| Имп. обр. ток при 100°C | 50 мкА |
| Тип. емкость перехода | 15 пФ |
| Раб. имп. обратное напряжение | 1000 В |
| Maximum reverse current at 25c | 2.5μA |
| Maximum reverse current at 125c | 50μA |
| Имп. обратное напряжение | 1000 В |
| Средний выпрямленный выходной ток | 1.0 A |
| Forward surge current 1ms square | 60A |
| Junction capacitance test condition | 1MHz, reverse voltage 4V |
| Макс. импульсное обратное напряжение | 1000V |
| Forward surge current 60hz half sine | 30A |
| Average forward current test condition | 60Hz sine wave, resistance load, Ta=85°C |
| Maximum forward voltage test condition | IFM=1.0A |
| Термосопротивление переход-среда | 60°C/W |
| Неповтор. импульсный ток | 30 A |
| Тип. тепловое сопротивление переход-среда | 50 K/W |
