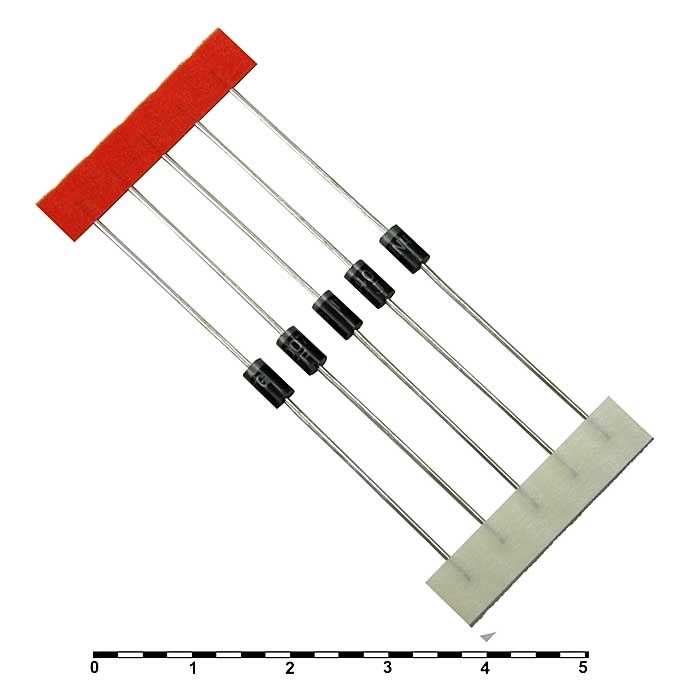

Диод 1N4007
У поставщика
У поставщиков
197 130 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2,39 ₽
Сумма499,51 ₽
В наличии185 906 шт
от 209 штюрлицам и ИП
от 1 575 — 1,93 ₽ (−19%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии11 224 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 250 штюрлицам и ИП
продаётся от 250 штпри 250 — 2,77 ₽
209 шт · Склад 39 · 499,51 ₽
Описание
Выпрямительный диод 1N4007 от MIC в корпусе DO-41 рассчитан на обратное напряжение до 1000 В и прямой ток 1 А. Устройство выдерживает импульсный ток до 30 А и работает в диапазоне температур от -55 до +150 °С. Применяется в блоках питания, бытовой электронике и промышленной автоматике.
Технические характеристики
| Вес | 0.18 |
| Ток, А | 1.0 A |
| В упаковке | 5000 |
| Маркировка | 1N4007G |
| Корпус | DO-41 |
| Напряжение, В | 1000 V |
| Материал | Стекло пассивированный переход чипа |
| Тип монтажа | Выводной |
| Полярность | Цветная полоса обозначает конец катода |
| Обратное напряжение | 1000 |
| Прямой ток | 1 |
| Рабочая температура | -55…+150 °С |
| Размеры | A:4.22-5.21mm, B:2.03-2.72mm, D:0.69-0.86mm, C:25.4mm min |
| Тип диодов | выпрямительный |
| Ёмкость | 15 pF |
| Импульсный ток | 30 A |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.0 В |
| Обратный ток | 5.0 µA |
| Тепловое сопротивление | 50 K/W |
| Напряжение блокировки DC | 1000 В |
| Ср.кв. обратное напряжение | 700 В |
| Емкость перехода | 12pF |
| Раб. температура | -65 to +150 °C |
| Импульсный прямой ток | 30A |
| Обратный ток при 25°C | 2.5uA |
| Температура пайки погружением | 275°C макс, 7с |
| Средний прямой ток | 1.0A |
| Обратный ток при 125°C | 50uA |
| Диап. темп. хр. | -65 to +150 °C |
| Диапазон темп. перехода | -55°C to +150°C |
| Диап. раб. темп. | -65 to +150 °C |
| Имп. обр. ток при 25°C | 5.0 мкА |
| Имп. обр. ток при 100°C | 50 мкА |
| Тип. емкость перехода | 15 пФ |
| Раб. имп. обратное напряжение | 1000 В |
| Имп. обратное напряжение | 1000 В |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 1.0 A |
| Термосопротивление переход-среда | 60°C/W |
| Неповтор. импульсный ток | 30 A |
| Тип. тепловое сопротивление переход-среда | 50 K/W |
