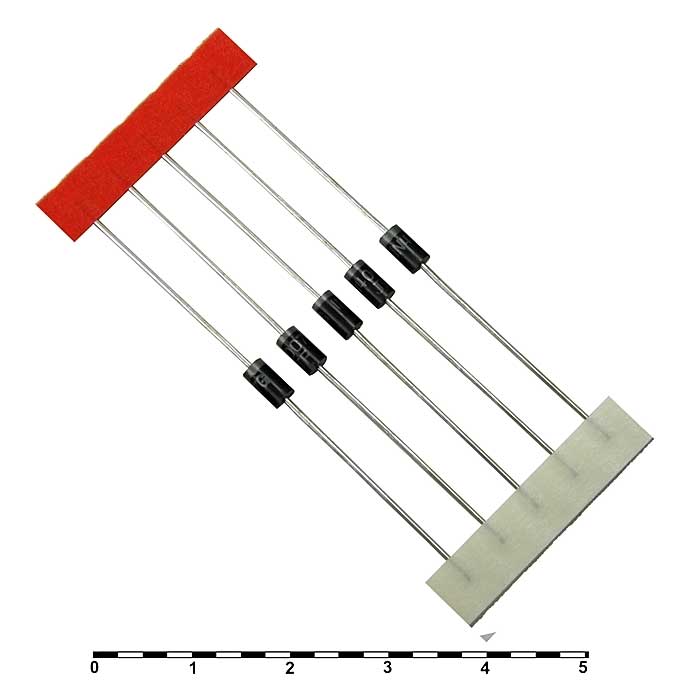

Диод 1N4007
У поставщика
У поставщиков
550 шт.
Норм. уп.: 200
Описание
Выпрямительный диод 1N4007 от KLS Electronic. Рассчитан на обратное напряжение до 1000 В и прямой ток 1 А, выпускается в корпусе DO-41 для сквозного монтажа. Подходит для блоков питания и бытовой электроники.
Технические характеристики
| Тип | Выпрямительные |
| RoHS | Соответствует |
| Вес | 0.18 |
| Ток, А | 1.0 A |
| В упаковке | 5000 |
| Корпус | DO-41 |
| Напряжение, В | 1000 V |
| Тип монтажа | Выводной |
| Полярность | Цветная полоса обозначает конец катода |
| Обратное напряжение | 1000 |
| Компонент | 1N4007 |
| Прямой ток | 1 |
| Клеммы | Лужёные выводы, паяемые по J-STD-002 и JESD22-B102 |
| Рабочая температура | -55…+150 °C |
| Тип диода | General Purpose Rectifier |
| Пайка погружением | 275°C max 7s, per JESD 22-B106 |
| Технология | Стекло пассивированный переход чипа |
| Тип диодов | выпрямительный |
| Ёмкость | 15 pF |
| Материал корпуса | Molding compound meets UL 94 V-0 flammability rating, RoHS-compliant |
| Размеры мм | A: 4.22 to 5.21; B: 2.03 to 2.72; C: 25.4 min; D: 0.69 to 0.86 |
| Импульсный ток | 30 A |
| Маркировка | 1N4007 |
| Прямое напряжение | 1.0 В |
| Обратный ток | 5.0 µA |
| Тип диода | общего применения |
| Тепловое сопротивление | 50 K/W |
| Напряжение блокировки DC | 1000 В |
| Макс. RMS напряжение | 700V |
| Ср.кв. обратное напряжение | 700 В |
| I²t | 3.735 A²s @1ms≤t≤8.3ms, Tj=25°C |
| Емкость перехода | 6pF @1MHz, applied reverse voltage 4.0V DC |
| Средний прямой ток | 1A @ Ta=85°C, 60Hz sine wave, Resistance load |
| Диап. темп. хр. | -65 to +150 °C |
| Диапазон темп. перехода | -55°C to +150°C |
| Макс. DC блокирующее напряжение | 1000V |
| Имп. обр. ток при 25°C | 5.0 мкА |
| Имп. обр. ток при 100°C | 50 мкА |
| Тип. емкость перехода | 15 пФ |
| Раб. имп. обратное напряжение | 1000 В |
| Имп. обратное напряжение | 1000 В |
| Средний выпрямленный выходной ток | 1.0 A |
| Неповторяющийся импульсный прямой ток | 30A @60Hz half-sine wave, 1 cycle, Tj=25°C; 60A @1ms square wave, 1 cycle, Tj=25°C |
| Термосопротивление переход-среда | 60°C/W |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Неповтор. импульсный ток | 30 A |
| Тип. тепловое сопротивление переход-среда | 50 K/W |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
