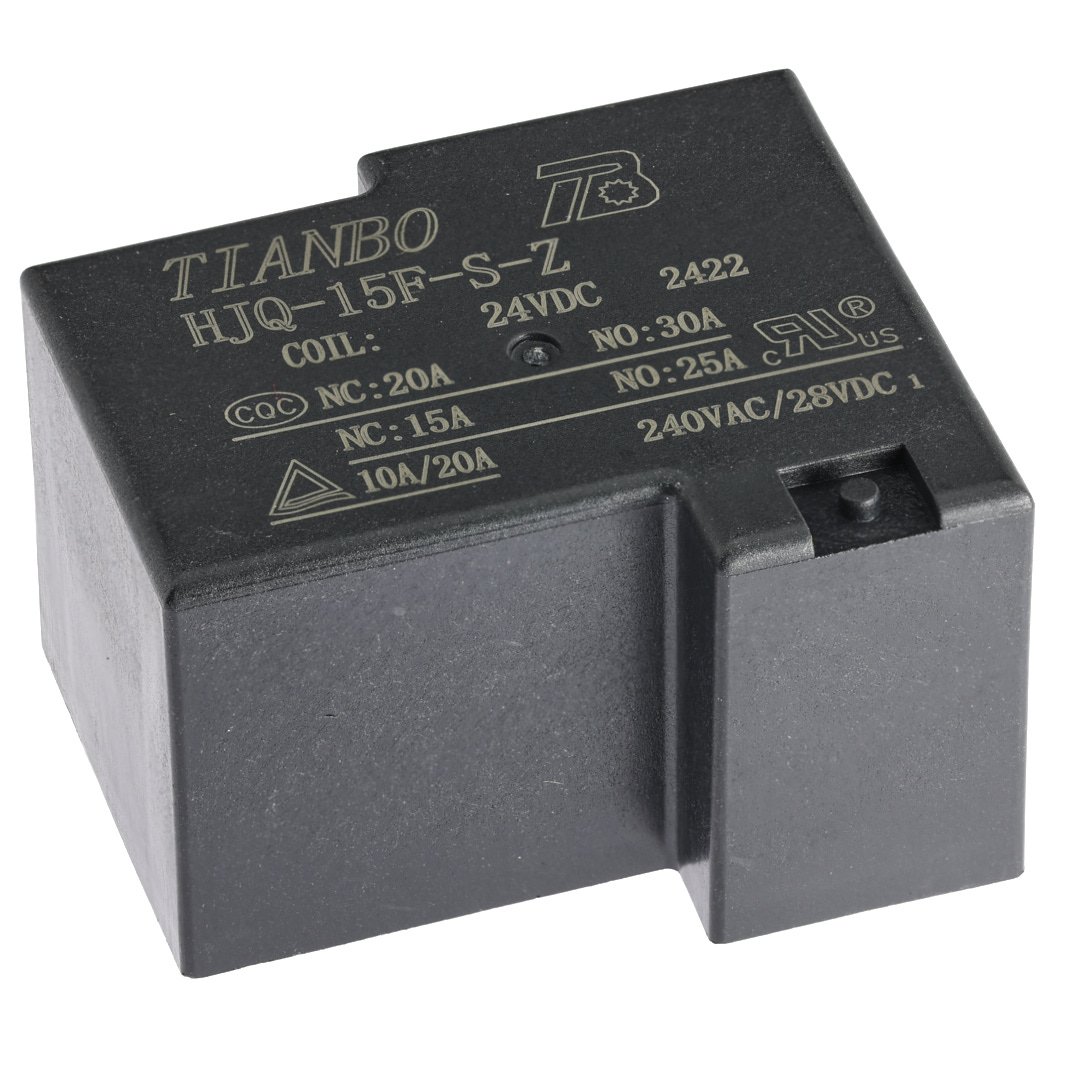

Реле HJQ-15F-24VDC-S-Z
Нет в наличии
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 131,99 |
| от 6 | 128,45 |
| от 12 | 126,67 |
| от 25 | 124,02 |
Описание
Электромагнитное реле Tianbo Relay серии HJQ-15F с катушкой на 24 В постоянного тока. Коммутирует нагрузку до 30 А, мощность до 7200 ВА, имеет одну переключающую группу контактов (1C) и усиленную изоляцию 1500 В. Корпус 32×27,4×19,3 мм предназначен для монтажа в отверстия на плату. Применяется в промышленной автоматике и силовых цепях.
Технические характеристики
| Тип | Реле электромагнитное |
| AC/DC | DC |
| Модель | HJQ-15F-24VDC-S-Z |
| Мощность, Вт | 0,93 |
| Ширина | 27.4 |
| Высота | 19.3 |
| Изоляция | 1500 |
| Длина | 32 |
| Серия | HJQ-15F |
| Вес | ок. 36 г |
| Ток, А | 30A |
| Корпус | Герметичное реле |
| Напряжение, В | 5, 6, 9, 12, 18, 24, 48, 110 В(пост.) |
| Влажность | 40-85% |
| Отрасль | силовое реле |
| Магнитный | Моностабильная |
| Монтаж (доп.) | в отверстия на плату |
| Тип монтажа | Выводной |
| Напр. катушки | 24 |
| Схема соед. | 1C |
| Макс. мощность | 7200 ВА / 560 Вт |
| Мощн. упр. | 0.93 |
| Вибрация | 10-55Hz, 1.5mm |
| Рабочая температура | -40…+70 °C |
| Мощность катушки | 0.93W |
| Ток макс., А | 20 |
| Макс. напряжение | 28 |
| Тип герметизации | герметичный |
| Макс. напряжение | 250В(перем.)/30В(пост.) |
| Ток катушки | 39mA |
| Напряжение катушки | 24VDC |
| Форма контакта | 1Z (форма C) |
| Минимальная нагрузка | 500mA 5VDC |
| Время срабатывания | 15ms |
| Время отпускания | 10ms |
| Удар при повреждении | 100G |
| Тип компонента | реле |
| Макс. AC напр. | 240 |
| Сопр. катушки | 620Ω ±10% |
| Электрический ресурс | 100000 |
| Мех. ресурс | 10000000 |
| Рабочий удар | 10G |
| Материал контакта | сплав серебра |
| Станд. безоп. | UL, cUL, CQC, TÜV |
| Номинал контакта NC | 10A 240VAC / 10A 28VDC |
| Номинал контакта NO | 20A 240VAC / 20A 28VDC |
| Темп. диапазон | -40°C to +70°C |
| Ном. ток катушки | 39mA |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 18VDC |
| Макс. коммутируемая мощность | 7200VA / 560W |
| Мин. напряжение отпускания | 2.4VDC |
| Номинальное напряжение катушки | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемая мощность DC, Вт | 560 |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Макс. коммутируемая мощность, В·А | 7200 |
| Удар без поврежд. | 100G |
| Макс. напряжение срабатывания катушки | 18VDC |
| Мин. напряжение отпускания катушки | 2.4VDC |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 30VDC |
| Макс. рабочее напряжение, 23 °C | 40.8VDC |
| Макс. рабочее напряжение, 70 °C | 31.2VDC |
| Удар при работе | 10G |
| Номинал контакта активной нагрузки, НЗ | 10A at 240VAC / 10A at 28VDC |
| Номинал контакта активной нагрузки, НО | 20A at 240VAC / 20A at 28VDC |
| Макс. напряжение катушки 23 °C | 40.8VDC |
| Макс. напряжение катушки 70 °C | 31.2VDC |
| Эл. прочность катушка-контакты | 1500 В AC в течение одной минуты |
| Эл. прочность разомкнутых контактов | 1500 В AC в течение одной минуты |
| Макс. частота переключения | 1,800 операций/ч |
| Макс. мех. частота | 18,000 операций/ч |
| Герметизация | герметичное |
| Конфигурация контактов | 1C |
| Напряжение контактов AC, В | 240 |
| Напряжение контактов DC, В | 28 |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 18 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление катушки, Ом | 620 |
| Сопротивление контакта, мОм | 100 |
| Тип катушки | DC |
| Ток контактов, А | 20 |
| Электропрочность катушка–контакты, В | 1500 |
Аналоги
- TR90-24VDC-SC-C-R
- 832-1C-S-24VDC
- HF105F-1/024D6-1ZS
- SLA-24VDC-S-D-C
- HK15F-DC24V-SH1C
