Соединитель электрический 1943270000 SC 3.81/11/180F 3.2SN OR BX
В наличии
На своём складе
30 шт.
Норм. уп.: 30
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 13,68 |
| от 20 | 13,30 |
| от 40 | 12,91 |
| от 80 | 12,63 |
Описание

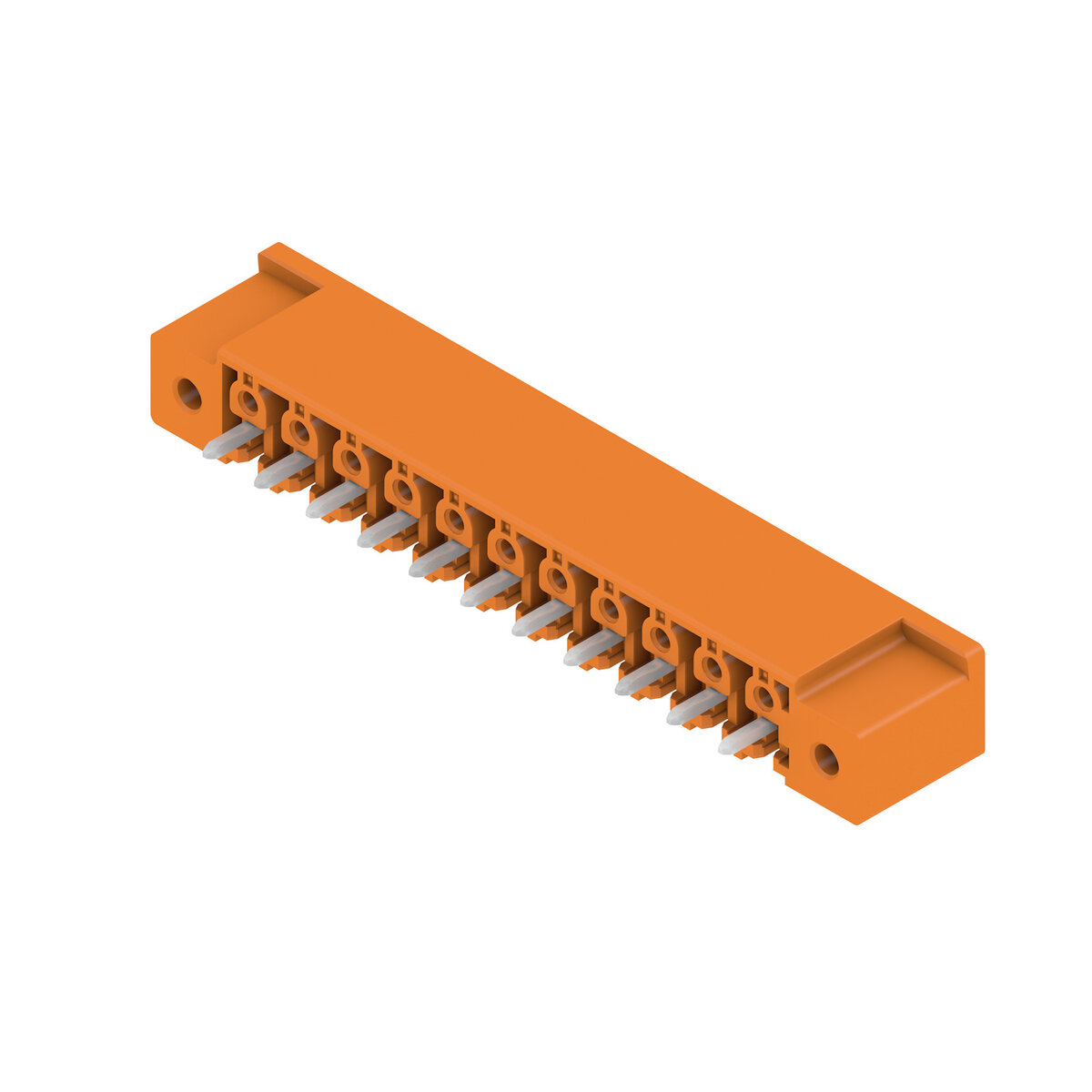

Соединитель электрический Weidmuller — это 11-контактный вилочный разъем для печатных плат с шагом 3,81 мм. Компонент рассчитан на ток до 10 А, имеет THT-монтаж и оранжевый корпус (RAL 2000). Применяется в промышленной автоматике и системах управления.
Технические характеристики

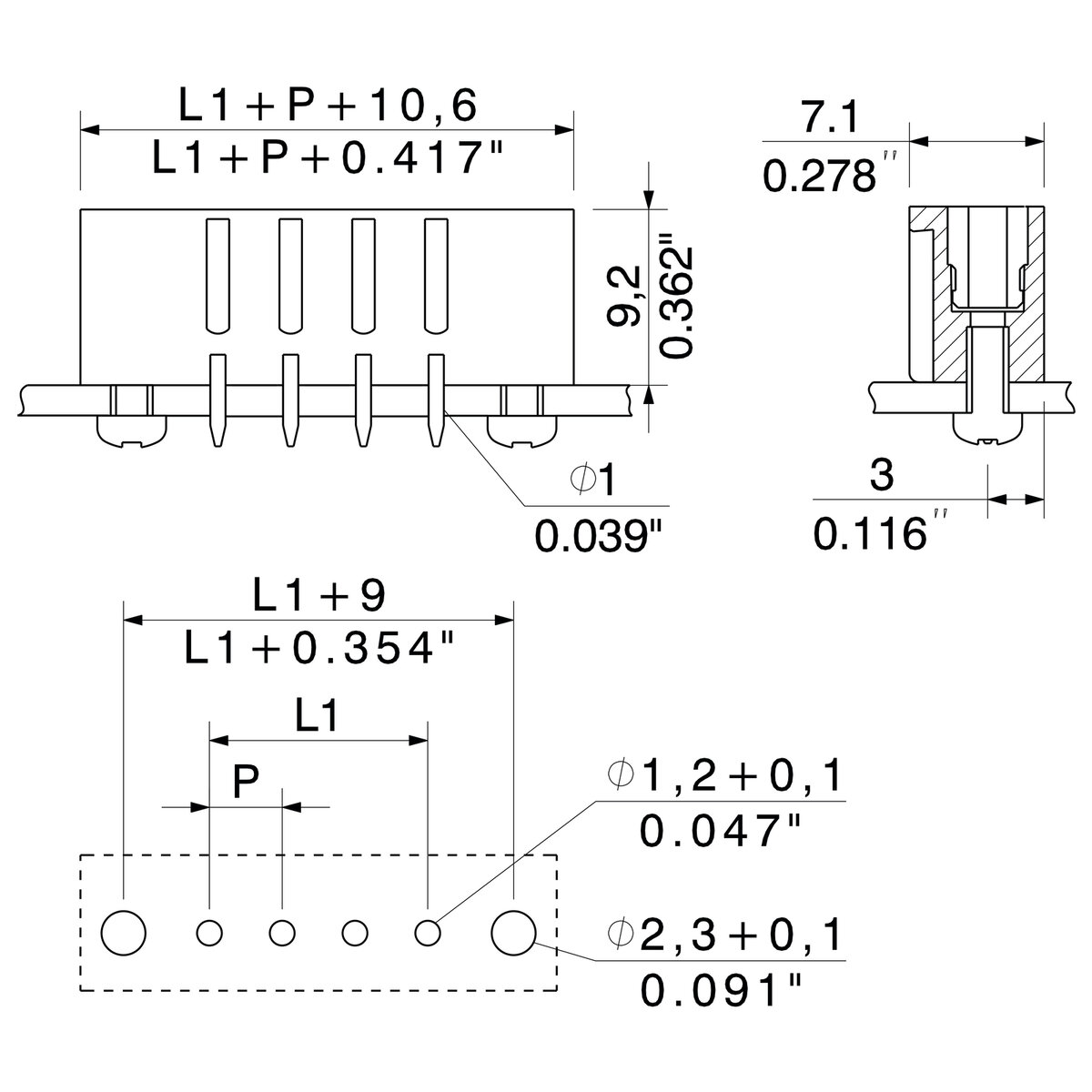

| L1 | 38.1 mm |
| CTI | ≥550 |
| RoHS | Соответствует |
| Тип | SC 3.81/11/180F 3.2SN OR BX |
| Цвет | orange (RAL 2000) |
| Глубина | 7.1 mm |
| Шаг | 3.81 mm |
| Ширина | 48.7 mm |
| Высота | 12.4 mm |
| Тип монтажа | THT |
| Количество | 30 |
| Сертификаты | cURus (E60693), CSA, UL |
| Упаковка | коробка |
| Нетто вес | 3.82 g |
| Номер заказа | 1943270000 |
| Тип продукта | PCB plug-in connector, male header, Flange, THT solder connection |
| Возможность кодировки | Да |
| Число полюсов | 11 |
| Материал контакта | Медный сплав, лужёный |
| Ном. ток UL | 10 A |
| Ном. напр. UL | 300 V |
| Макс. усилие вытягивания | 5 N |
| Ном. ток CSA | 8 A |
| Ном. напряжение CSA | 300 V |
| Ном. напр. IEC | 320 V |
| Рекомендуемый винт | PTSC KA 2.2x4.5 |
| Длина вывода | 3.2 mm |
| Профиль пайки | Wave solder, single/double wave, max contact time 10s, preheat ~150°C, peak 255-260°C |
| Объемное сопротивление | ≤5 mΩ |
| Макс. усилие вставки | 7 N |
| Класс горючести | V-0 |
| Материал изоляции | PA GF |
| Диам. паяльного вывода | 1.0 mm |
| Макс. момент затяжки | 0.15 Nm |
| Мин. момент затяжки | 0.1 Nm |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 120 °C |
| Мин. раб. темп. | -50 °C |
| Ном. импульсное напряжение II/2 | 2.5 kV |
| Ном. ток IEC макс. полюсов | 17.1 A |
| Ном. ток IEC мин. полюсов | 17.5 A |
| Ном. импульсное напряжение III/2 | 2.5 kV |
| Ном. импульсное напряжение III/3 | 2.5 kV |
| Диам. монтаж. отверстия | 1.2 mm |
| Макс. темп. установки | 120 °C |
| Мин. темп. установки | -25 °C |
| Краткосрочный выдерживаемый ток | 76 A for 1s |
| Защита при подключении | IP20 |
| Защита при отключении | IP10 |
