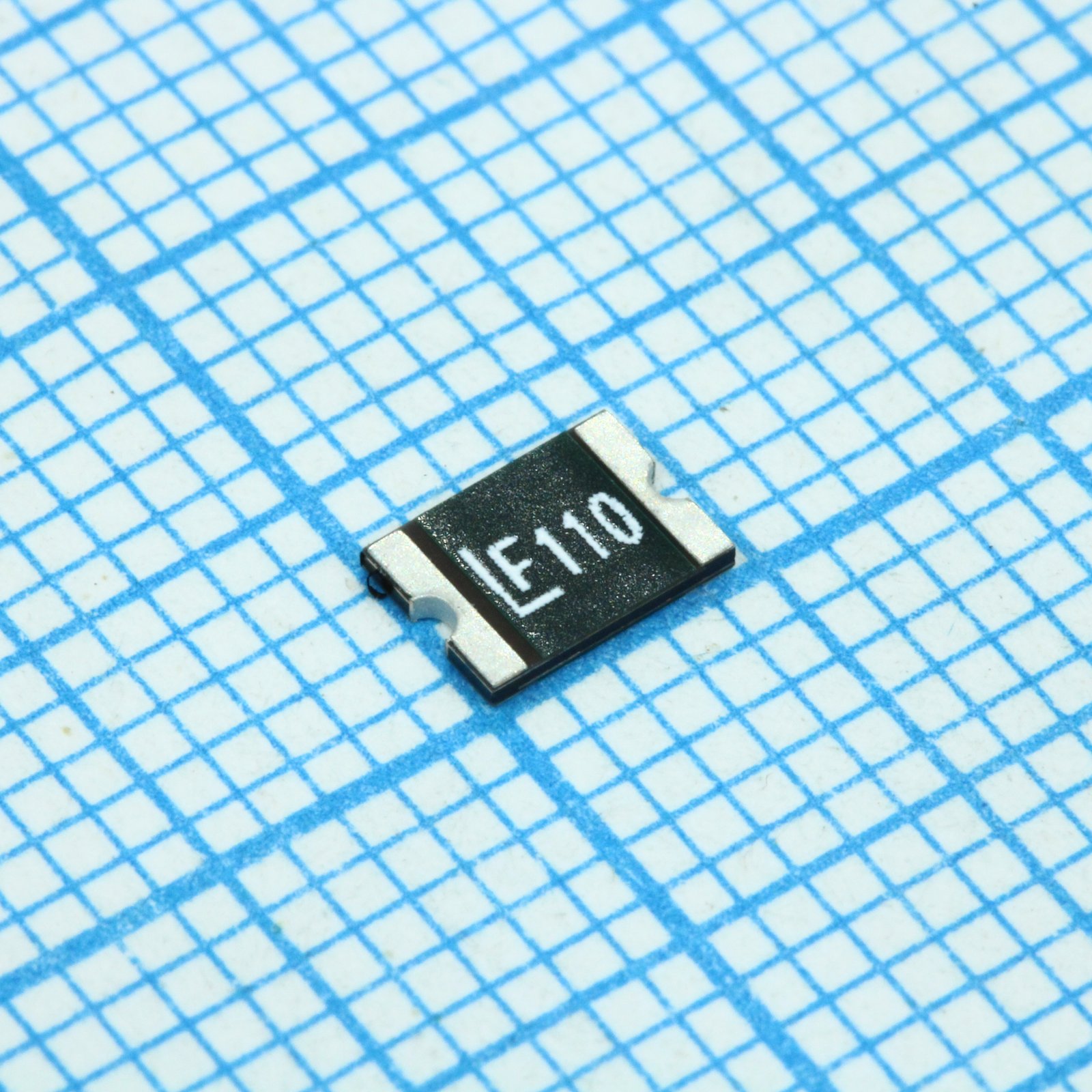

Самовосстанавливающийся предохранитель PTC 6В 1.1А для поверхностного монтажа 1812 серия POLYFUSE®
У поставщика
ПроизводительLITTELFUSE
КатегорияПредохранители
У поставщиков
1 239 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 239 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,43 |
| от 74 | 8,79 |
| от 147 | 8,05 |
| от 293 | 7,28 |
| от 585 | 6,64 |
Описание
Самовосстанавливающийся предохранитель PTC от Littelfuse из серии POLYFUSE®. Компонент рассчитан на напряжение до 6 В и ток срабатывания 1,1 А, выпускается в компактном корпусе 1812 для поверхностного монтажа. Подходит для защиты цепей в портативной и бытовой электронике.
Технические характеристики
| Серия | 1812L Series |
| Корпус | 1812 |
| Тип монтажа | SMD |
| Описание | PTC resettable fuse, surface mount, 1812 package |
| Макс. напряжение | 8V |
| Артикул | 1812L110PR |
| Ток удержания | 1.1A |
| Ток срабатывания | 2.2A |
| Паяемость | Meets EIA Specification RS186-9E, ANSI/J-STD-002 Category 3 |
| Typical power | 0.8W |
| Max resistance | 0.210Ω |
| Min resistance | 0.040Ω |
| Max time to trip | 0.30s |
| Max fault current | 100A |
| Материал клеммы | Solder-Plated Copper (Matte Tin (Sn)) |
| Параметры пайки | Preheat time: 60-180 seconds; Profile feature: Pb-Free Assembly; Average ramp up rate: 3°C/second max; Preheat temperature max: 200°C; Preheat temperature min: 150°C; Time within 5°C of peak: 20-40 seconds; Peak classification temperature: 260+0/-5°C; Time maintained above temperature: 217°C for 60-150 seconds |
| Temperature rerating | 0°C: 1.26A; 20°C: 1.10A; 40°C: 0.95A; 50°C: 0.87A; 60°C: 0.80A; 70°C: 0.71A; 85°C: 0.60A; -20°C: 1.43A; -40°C: 1.59A |
| Trip current for time | 8A |
| Max device surface temp | 125°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +85°C |
| Environmental specifications | Вибрация: MIL-STD-883, Method 2007, Condition A, No change; Passive aging: +85°C, 1000 hours, -/+5% typical resistance change; Термоудар: MIL-STD-202, Method 107, +85°C/-40°C 20 times, -30% typical resistance change; Humidity aging: +85°C, 85% R.H., 1000 hours, -/+5% typical resistance change; Уровень влажности: Level 1, J-STD-020; Solvent resistance: MIL-STD-202, Method 215, No change |
| Описание (англ.) | 1812L Series 1812 6 V 1.1 A Surface Mount POLYFUSEВ® Resettable PTC |
| Тип предохранителя | самовосстанавливающийся |
