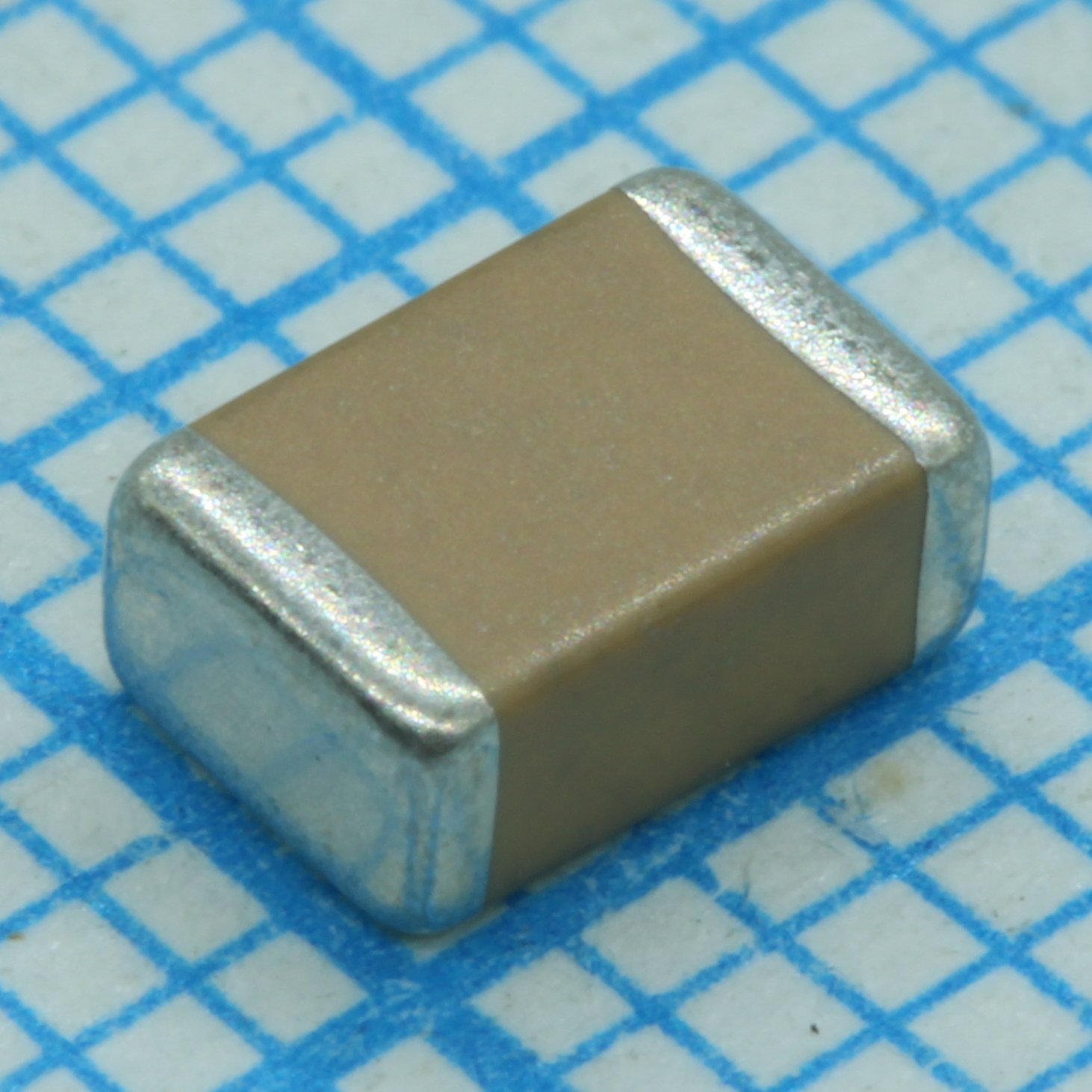

Конденсатор керамический SMD 1812 X7R 1мкФ ±10% 100В
У поставщика
ПроизводительKYOCERA-AVX
КатегорияКонденсаторы
У поставщиков
1 435 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 435 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,74 |
| от 37 | 55,92 |
| от 74 | 51,99 |
| от 148 | 49,04 |
| от 295 | 46,82 |
Описание
Керамический SMD-конденсатор от KYOCERA-AVX в корпусе 1812. Рассчитан на напряжение 100 В и ёмкость 1 мкФ с точностью ±10%, выполнен по технологии X7R. Подходит для применения в промышленной автоматике и силовой электронике.
Технические характеристики
| Ширина | 3.20 ± 0.20 mm |
| Длина | 4.50 ± 0.30 mm |
| Корпус | 1812 |
| Монтаж | SMD |
| Компонент | 18121C105KAT2A |
| Упаковка | 7" Reel |
| Код размера | 1812 |
| Толщина | 1.60 ± 0.20 mm |
| Диэлектрик | X7R |
| Ёмкость | 1uF |
| Описание | Ceramic SMD Capacitor 1812 X7R 1uF ±10% 100V |
| Выводы | Plated Ni and Sn |
| Интенсивность отказов | A = Not Applicable |
| Special code | A = Std. Product |
| Испытательное напряжение | 1.0 Vrms ± 0.2V |
| Код напряжения | 1 = 100V |
| Код упаковки | 2 = 7" Reel |
| Тестовая частота | 1.0 kHz ± 10% |
| Код допуска | K = ±10% |
| Ном. напряжение | 100V |
| Код емкости | 105 = 1uF |
| Метод пайки | Reflow/Wave |
| Termination code | T = Plated Ni and Sn |
| Темп. диапазон | -55°C to +125°C |
| Коэффициент рассеяния | ≤12.5% |
| Эл. прочность | No breakdown or visual defects |
| Solder heat duration | 60 seconds |
| Thermal shock cycles | 5 cycles |
| Примечание | чип 1812 X7R 1uF ±10% 100V |
| Допуск емкости | ±10% |
| Сопр. изоляции | 10000 MΩ or 100 MΩ-uF (whichever is less) |
| Раб. температура | -55°C to +125°C |
| Humidity test duration | 1000 hours (+48, -0) |
| Humidity test humidity | 85% ± 5% RH |
| Load life test voltage | 2x rated voltage (if RV > 10V) |
| Solderability duration | 5.0 ± 0.5 seconds |
| Load life test duration | 1000 hours (+48, -0) |
| Solder heat temperature | 260°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Humidity test temperature | 85°C ± 2°C |
| Температура пайки | 230°C ± 5°C |
| Load life test temperature | 125°C ± 2°C |
| Thermal shock temperatures | -55°C to +125°C |
| Dissipation factor humidity | ≤ Initial Value x 2.0 |
| Изменение емкости от температуры | ±15% |
| Dissipation factor load life | ≤ Initial Value x 2.0 |
| Описание (англ.) | Cap Ceramic 1uF 100V X7R 10% Pad SMD 1812 125C T/R |
| Capacitance variation humidity | ≤ ±5.0% or ±0.5 pF, whichever is greater |
| Insulation resistance humidity | ≥ Initial Value x 0.3 |
| Capacitance variation load life | ≤ ±5.0% or ±0.5 pF, whichever is greater |
| Insulation resistance load life | ≥ Initial Value x 0.3 |
| Capacitance variation solder heat | ≤ ±2.5% or ±0.25 pF, whichever is greater |
| Capacitance variation thermal shock | ≤ ±3.0% or ±0.3 pF, whichever is greater |
