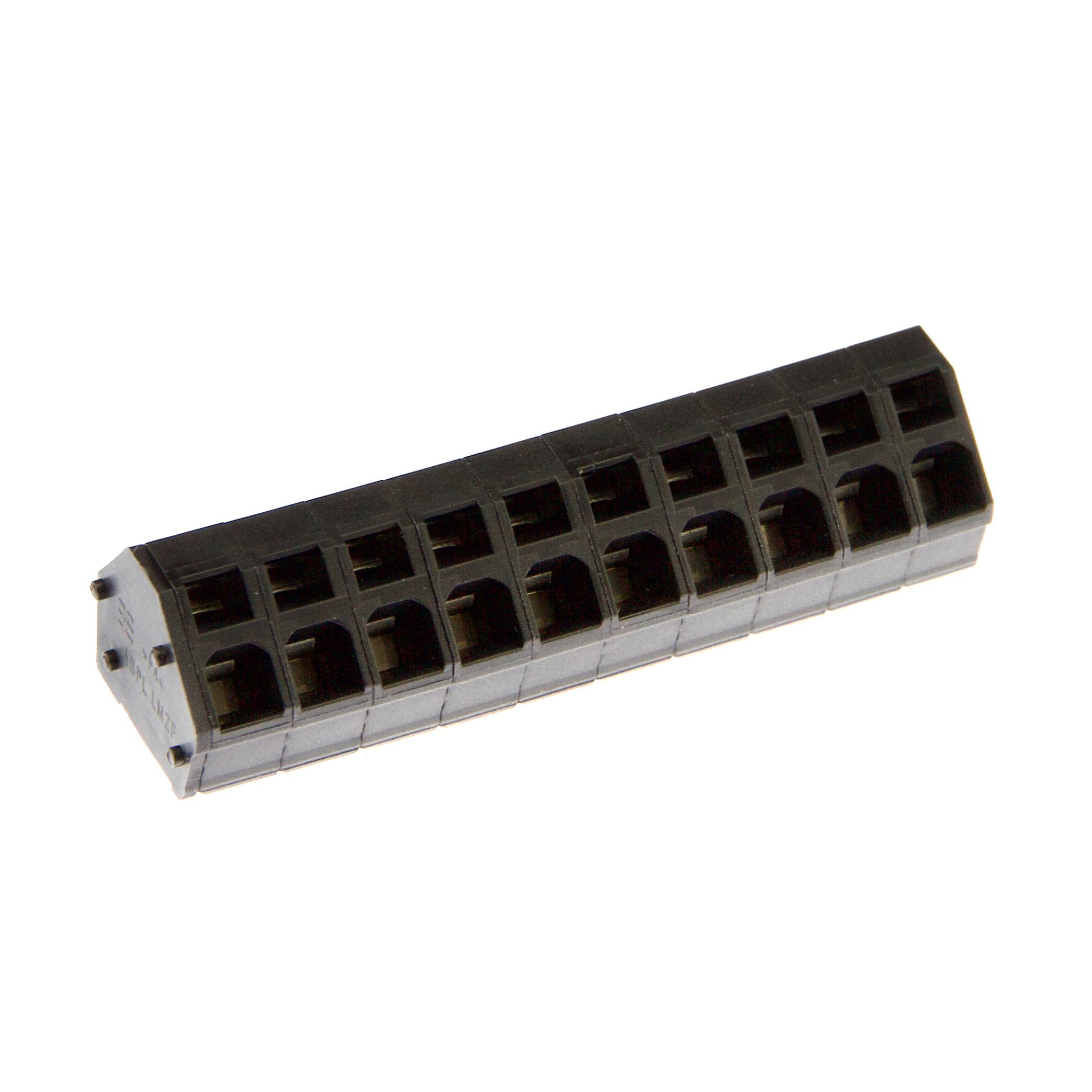

Соединитель электрический 1811920000 LMZF 5/10/135 3.5SW
В наличии
На своём складе
99 шт.
Норм. уп.: 26
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 38,05 |
| от 20 | 36,98 |
| от 40 | 35,92 |
| от 80 | 35,12 |
Описание
Соединитель электрический 1811920000 LMZF 5/10/135 3.5SW от производителя Weidmuller представляет собой клеммник для монтажа на печатную плату. Эта модель из серии LMZF рассчитана на 10 контактов с шагом 3.5 мм и углом подключения проводов 135 градусов. Конструкция с винтовым зажимом (SW) обеспечивает надежное и виброустойчивое соединение проводников. Клеммник предназначен для применения в промышленной автоматике и распределительных устройствах.
Технические характеристики
| Тип | клемма для печатной платы |
| Цвет | чёрный |
| Глубина | 14.5 mm |
| Модель | LMZF 5/10/135 3.5SW |
| Шаг, мм | 5 |
| Ширина | 52.5 mm |
| Высота | 16.4 mm |
| Вес | 13.02 g |
| Упаковка | box of 100 pc(s) |
| Шаг в дюймах | 0.197 inch |
| Артикул | 1811920000 |
| Производитель | Weidmüller Interface GmbH & Co. KG |
| Тип монтажа | THT |
| Соответствие IPC | IPC-A-610 Class 2 |
| Семейство продукта | OMNIMATE Signal - series LMZF |
| Макс. моножила | 2.5 mm² |
| Мин. моножила | 0.13 mm² |
| Тип соединения | пружинный зажим |
| Поверхность контакта | Лужёный |
| Число полюсов | 10 |
| Материал контакта | медный сплав |
| Ном. ток UL | 15A |
| Ном. напряжение UL | 300V |
| Толщина покрытия | 5-8 μm SN |
| Ном. ток IEC | 24A |
| Макс. гибкий провод | 2.5 mm² |
| Мин. гибкий провод | 0.13 mm² |
| Лезвие отвертки | 0.4 x 2.5 mm |
| Длина вывода | 3.5 mm |
| Ном. напряжение IEC | 630V |
| Макс. размер AWG | AWG 14 |
| Мин. размер AWG | AWG 26 |
| Сертификация ATEX | optional (Ex II 2GD / Ex e II KEMA07 ATAEX0047U) |
| Диапазон фиксации макс. | 2.5 mm² |
| Диапазон фиксации мин. | 0.13 mm² |
| Класс горючести | V-0 |
| Материал изоляции | Wemid (PA) |
| Высота (мин. версия) | 12.9 mm |
| Номин. импульсное напряжение | 4kV |
| Слой паяного соединения | 4-6 µm Sn matt |
| Размеры паяльного вывода | 0.8 x 0.8 mm |
| Защита от прикосновения | IP20 |
| Макс. темп. хр. | 70°C |
| Мин. темп. хр. | -40°C |
| Ном. ток при 20°C IEC | 24A |
| Ном. ток при 40°C IEC | 24A |
| Длина зачистки наконечника | 8 mm |
| Ном. длина зачистки | 6 mm |
| Группа материала изоляции | I |
| Макс. раб. темп. | 120°C |
| Мин. раб. темп. | -50°C |
| Направление выхода | 135° |
| Макс. смежных полюсов в ряду | 48 |
| Ном. данные CSA группа B | 300V / 10A |
| Ном. данные CSA группа D | 300V / 10A |
| Стандарт лезвия отвертки | DIN 5264-A |
| Диам. монтаж. отверстия | 1.3 mm |
| Макс. темп. установки | 120°C |
| Мин. темп. установки | -25°C |
| Сравнительный индекс трекинга CTI | ≥ 600 |
| Паек на полюс | 2 |
| Ном. данные UL 1059 группа B | 300V / 15A |
| Ном. данные UL 1059 группа D | 300V / 10A |
| Ном. напряжение класс перенапр. II/2 | 630V |
| Макс. гильза с пласт. воротн. | 1.5 mm² |
| Мин. гильза с пласт. воротн. | 0.25 mm² |
| Ном. напряжение класс перенапр. III/2 | 320V |
| Ном. напряжение класс перенапр. III/3 | 250V |
| Макс. гильза без пласт. воротн. | 1.5 mm² |
| Мин. гильза без пласт. воротн. | 0.25 mm² |
| Допуск диам. люверса | +0.1 mm |
| Количество полюсов | 10.0 |
| Материал корпуса | Wemid |
| Напряжение, В | 630 |
| Покрытие контакта | Лужёный |
| Степень IP | IP20 |
| Ток, А | 24 |
| Рабочая температура | -50…+120 °C |
