Соединитель электрический 1811850000 LMZF 5/3/135 3.5SW
В наличии
На своём складе
289 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 12,21 |
| от 60 | 11,72 |
| от 120 | 11,39 |
| от 200 | 11,15 |
Описание

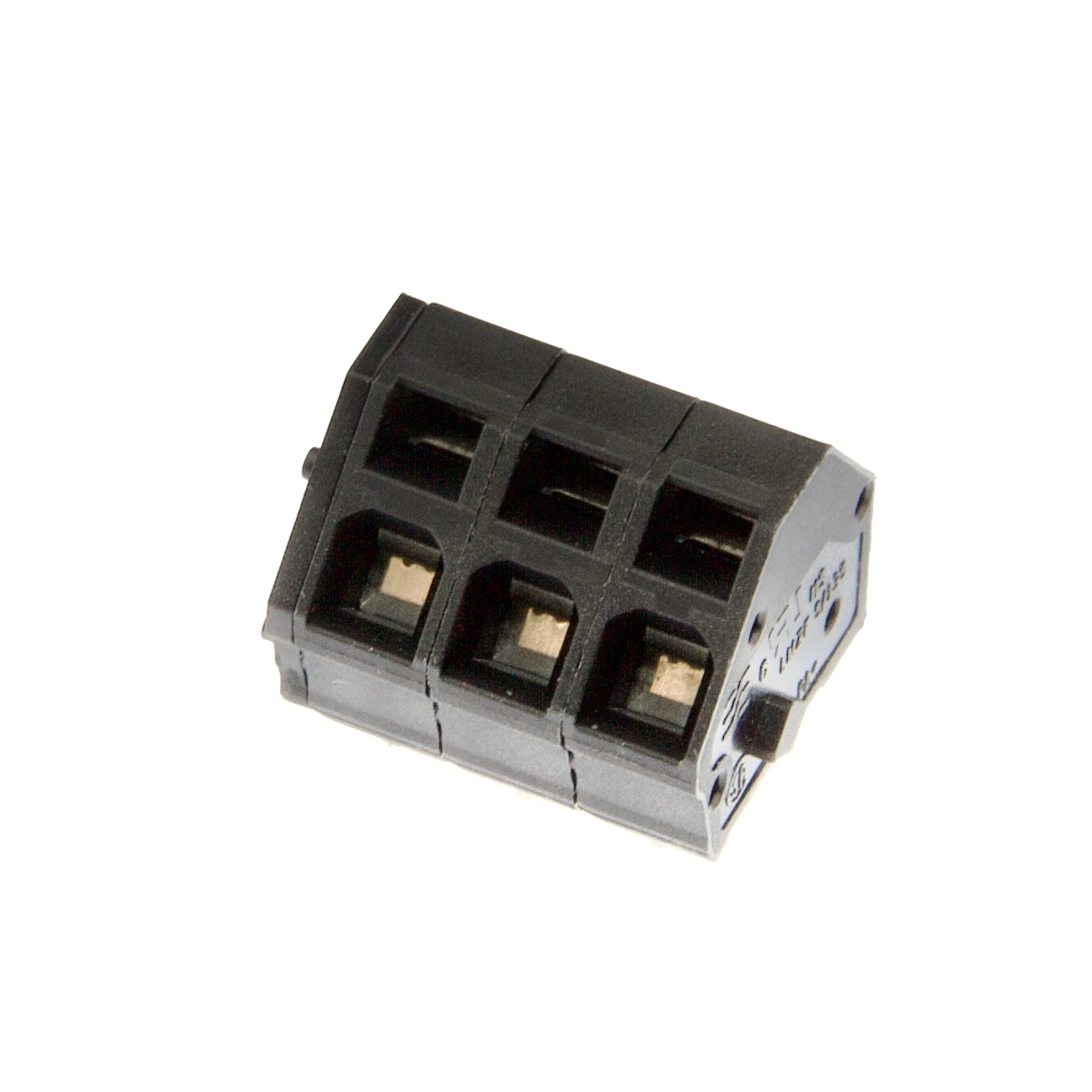

Клемник на печатную плату Weidmuller серии LMZF 5/3/135 3.5SW. Компонент рассчитан на ток до 24 А (IEC) и напряжение до 630 В (IEC), имеет 3 полюса с шагом 5.00 мм и выходом под углом 135°. Подходит для промышленной автоматики и распределительных устройств.
Технические характеристики
| GTIN | 4032248291021 |
| Тип | LMZF 5/3/135 3.5SW |
| Цвет | чёрный |

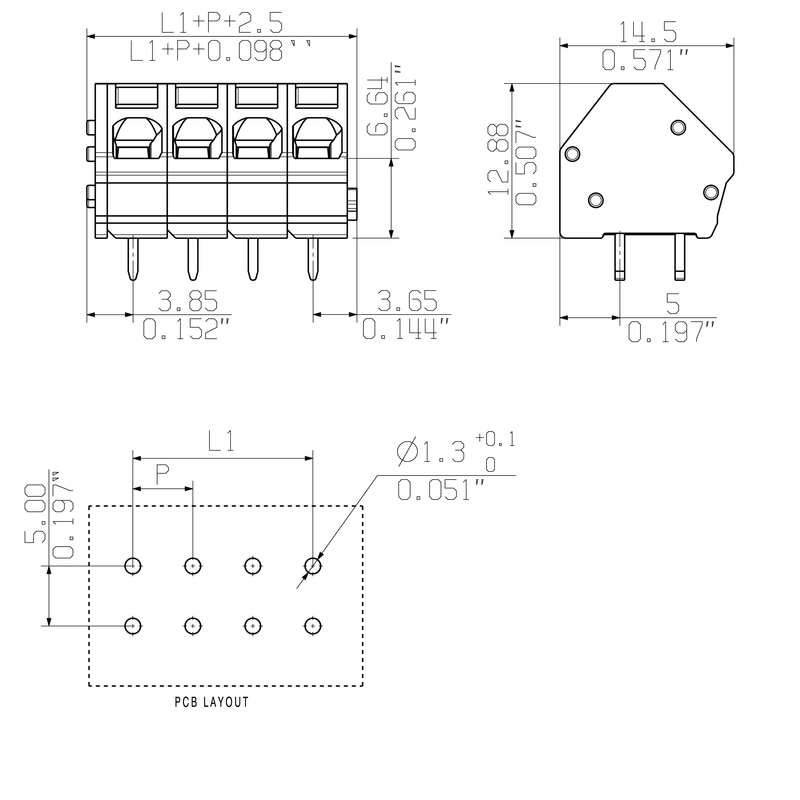

| Глубина | 14.5 mm |
| Шаг, мм | 5 |
| Ширина | 17.5 mm |
| Высота | 16.4 mm |
| Корпус | коробка |
| Тип монтажа | Выводной |
| Цветовой код | RAL 9011 |
| Ток UL | 15A |
| Нетто вес | 3.75 g |
| Напряжение UL | 300V |
| Ток IEC | 24A |
| Описание | Printed circuit board terminal, tension-clamp connection, 3 poles, 5.00 mm pitch, 135° outlet direction, solder pin length 3.5 mm, black |
| Артикул | 1811850000 |
| Напряжение CSA | 300V |
| Напряжение по IEC | 630V |
| Глубина в дюймах | 0.571 inch |
| Шаг в дюймах | 0.197 inch |
| Ширина (дюймы) | 0.689 inch |
| Макс. сечение AWG | 14 AWG |
| Мин. сечение AWG | 26 AWG |
| Высота (дюймы) | 0.646 inch |
| Количество рядов | 1 |
| Семейство продукта | OMNIMATE Signal - series LMZF |
| Поверхность контакта | Лужёный |
| Число полюсов | 3 |
| Материал контакта | медный сплав |
| Длина зачистки | 6 mm |
| Толщина покрытия | 5-8 μm SN |
| Степень защиты | IP20 |
| Лезвие отвертки | 0.4 x 2.5 mm |
| Длина вывода | 3.5 mm |
| Диапазон фиксации макс. | 2.5 mm² |
| Диапазон фиксации мин. | 0.13 mm² |
| Класс горючести | V-0 |
| Ток CSA группа B | 10A |
| Ток CSA группа D | 10A |
| Материал изоляции | Wemid (PA) |
| Макс. моножила | 2.5 mm² |
| Мин. моножила | 0.13 mm² |
| Кол-во в упаковке | 100 |
| Стандарт отвертки | DIN 5264-A |
| Высота (мин. версия) | 12.9 mm |
| Номин. импульсное напряжение | 4 kV |
| Размеры паяльного вывода | 0.8 x 0.8 mm |
| Защита от прикосновения | IP20 |
| Макс. гибкий проводник | 2.5 mm² |
| Мин. гибкий проводник | 0.13 mm² |
| Толщина слоя пайки | 4...6 µm Sn matt |
| Способ подключения | пружинное соединение |
| Макс. темп. хр. | 70 °C |
| Мин. темп. хр. | -40 °C |
| Макс. раб. темп. | 120 °C |
| Мин. раб. темп. | -50 °C |
| Направление выхода | 135° |
| Макс. смежных полюсов в ряду | 48 |
| Диам. монтаж. отверстия | 1.3 mm |
| Макс. темп. установки | 120 °C |
| Мин. темп. установки | -25 °C |
| Сравнительный индекс трекинга CTI | ≥ 600 |
| Паек на полюс | 2 |
| Макс. гильза с пласт. воротн. | 1.5 mm² |
| Мин. гильза с пласт. воротн. | 0.25 mm² |
| Макс. гильза без пласт. воротн. | 1.5 mm² |
| Мин. гильза без пласт. воротн. | 0.25 mm² |
| Имп. напряжение степень загр. II/2 | 630V |
| Имп. напряжение степень загр. III/2 | 320V |
| Имп. напряжение степень загр. III/3 | 250V |
| Количество полюсов | 3.0 |
| Материал корпуса | Wemid |
| Напряжение, В | 630 |
| Покрытие контакта | Лужёный |
| Степень IP | IP20 |
| Ток, А | 24 |
| Рабочая температура | -50…+120 °C |
